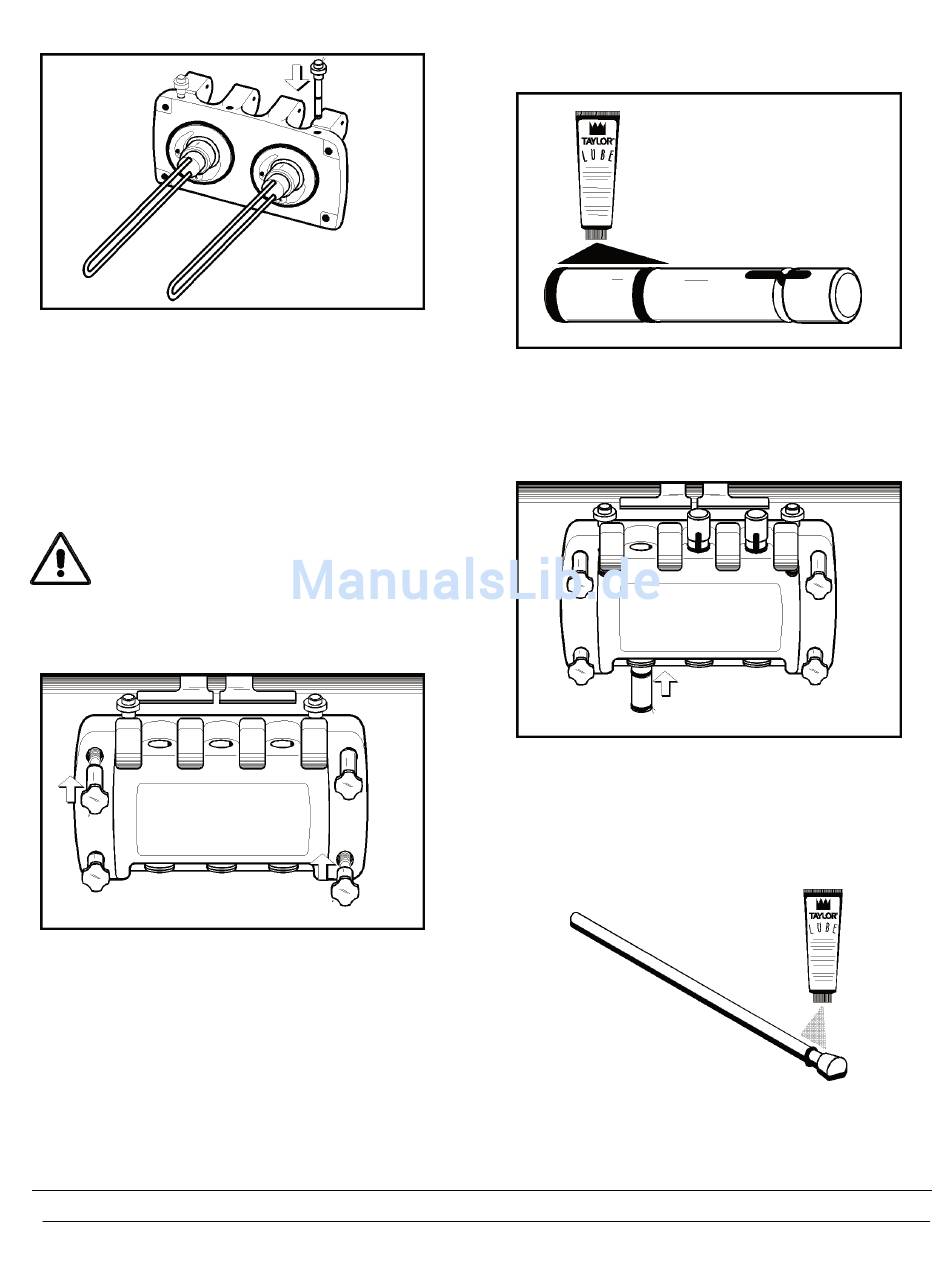

Die Vorfüllstöpsel in die Aussparungen oben am Front-
verschluss hineinschieben und nach unten drücken.
Abbildung 9
Schritt 4
Frontverschluss anmontieren: Die U-Stangen jeweils
durch die Rührwerke hindurch in die Gefrierzylinder
hineinschieben, bis der Frontverschluss mit den
Gefrierzylindern abschließt. Frontverschluss auf die vier
Handschrauben aufsetzen und diese über Kreuz
anziehen, bis der Frontverschluss ganz dicht anliegt.
Hinweis: Die beiden kurzen Handschrauben an
den unteren Gewindebolzen festschrauben, die beiden
langen Handschrauben auf den oberen Bolzen.
Abbildung 10
Modelle 336, 338 & 339
Schritt 5
Die drei Zapfventile einbauen: Zunächst jeweils zwei
Runddichtringe in die Rillen auf den Zapfventilen
einsetzen und schmieren.
Die Innenseiten der Frontverschluss-Auslässe oben und
unten schmieren. Dann die Zapfventile jeweils von unten
hineinschieben, bis oben der jeweilige Ventilschlitz zum
Vorschein kommt.
Schritt 6
Einbau der justierbaren Zapfhebel: Runddichtringe in die
Rillen auf dem Drehzapfen einsetzen und schmieren.
9
Abbildung 11
Abbildung 12
Abbildung 13
Hinweise zur Installation
