Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS W1
5.1.3. Schaltungsvorschläge zur Anbindung an Ihre Anlage
Variante 1, wenn Ihre Anlage digitale Eingänge frei hat.
WD auf Eingang 1. Dieser muss High sein, sonst ist der Funkverkehr gestört.
D02 auf Eingang 2. Wenn dieser High ist, ist der Druck nicht ausreichend.
Software der Anlage bitte so anpassen, dass die Spindel nur drehen kann, wenn
E1= High und E2= Low ist. Weiterhin bei jedem Zyklus prüfen, dass E2= High werden
muss, wenn das Futter geöffnet wird. So kann die Funktion der Ein- und Ausgänge
sichergestellt werden.

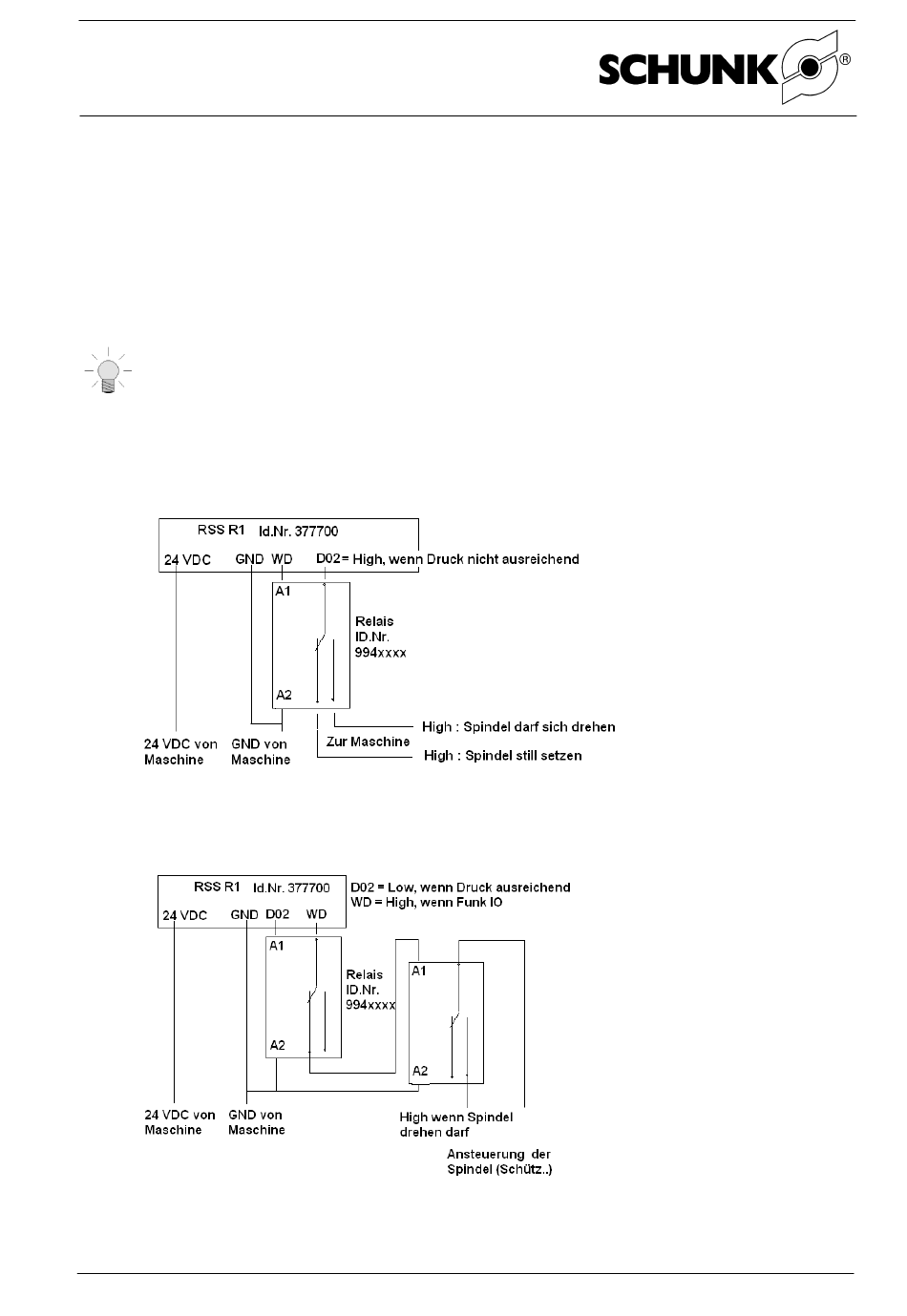

Variante 2, wenn Ihre Anlage nur den vorprogrammierten Eingang ‚Freigabe Spindel' hat.
Abbildung 2: Schaltplan - Variante 2
Variante 3, wenn Ihre Maschine keine Eingänge frei hat.
Abbildung 3: Schaltplan - Variante 3
10 Druckdatum 14.06.2010
