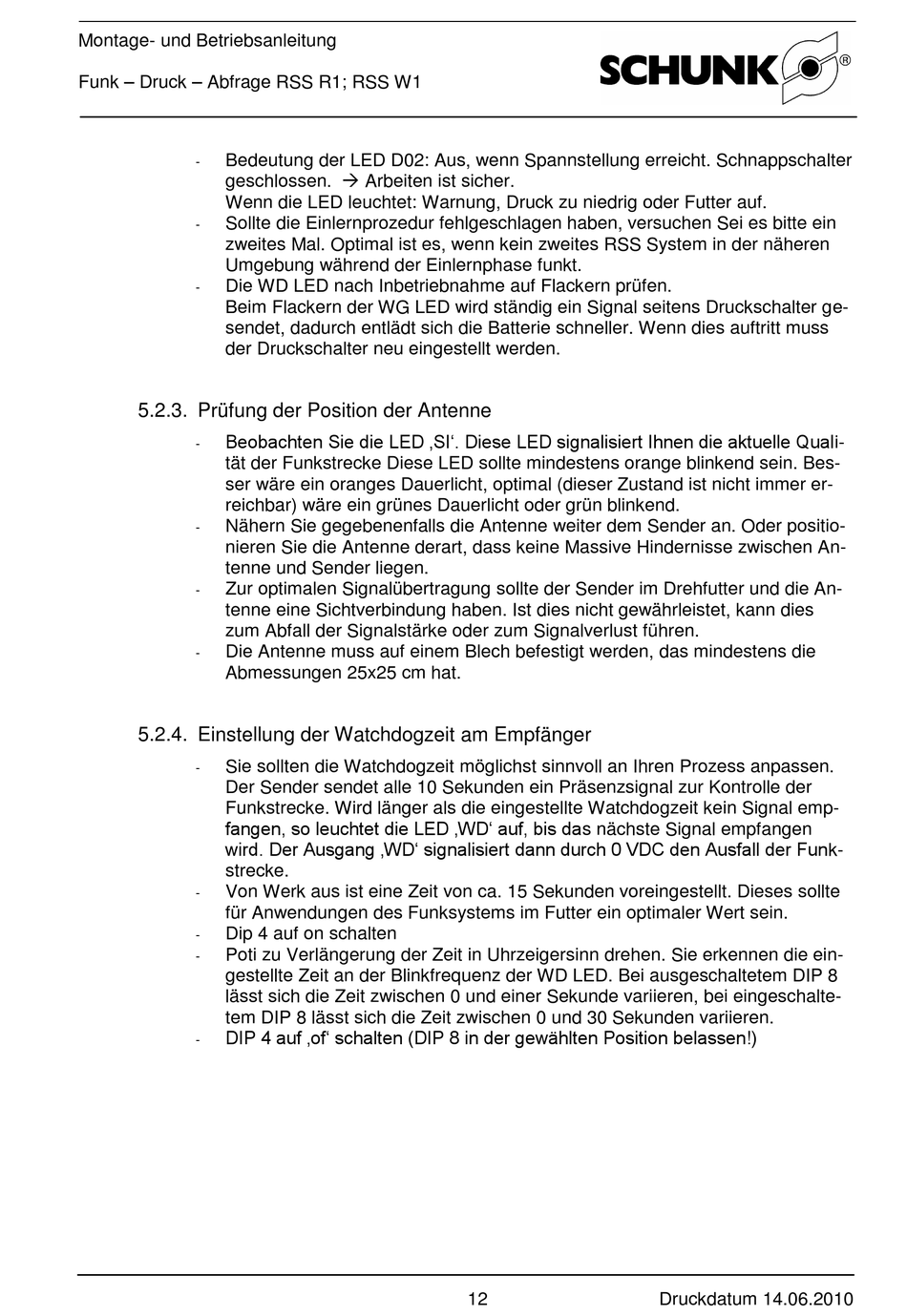

Montage- und Betriebsanleitung
Funk – Druck – Abfrage RSS R1; RSS W1
Bedeutung der LED D02: Aus, wenn Spannstellung erreicht. Schnappschalter
-
geschlossen.  Arbeiten ist sicher.
Wenn die LED leuchtet: Warnung, Druck zu niedrig oder Futter auf.
Sollte die Einlernprozedur fehlgeschlagen haben, versuchen Sei es bitte ein
-
zweites Mal. Optimal ist es, wenn kein zweites RSS System in der näheren
Umgebung während der Einlernphase funkt.
Die WD LED nach Inbetriebnahme auf Flackern prüfen.
-
Beim Flackern der WG LED wird ständig ein Signal seitens Druckschalter ge-
sendet, dadurch entlädt sich die Batterie schneller. Wenn dies auftritt muss
der Druckschalter neu eingestellt werden.
5.2.3. Prüfung der Position der Antenne
Beobachten Sie die LED ‚SI'. Diese LED signalisiert Ihnen die aktuelle Quali-
-
tät der Funkstrecke Diese LED sollte mindestens orange blinkend sein. Bes-
ser wäre ein oranges Dauerlicht, optimal (dieser Zustand ist nicht immer er-
reichbar) wäre ein grünes Dauerlicht oder grün blinkend.
Nähern Sie gegebenenfalls die Antenne weiter dem Sender an. Oder positio-
-
nieren Sie die Antenne derart, dass keine Massive Hindernisse zwischen An-
tenne und Sender liegen.
Zur optimalen Signalübertragung sollte der Sender im Drehfutter und die An-
-
tenne eine Sichtverbindung haben. Ist dies nicht gewährleistet, kann dies
zum Abfall der Signalstärke oder zum Signalverlust führen.
Die Antenne muss auf einem Blech befestigt werden, das mindestens die
-
Abmessungen 25x25 cm hat.
5.2.4. Einstellung der Watchdogzeit am Empfänger
Sie sollten die Watchdogzeit möglichst sinnvoll an Ihren Prozess anpassen.
-
Der Sender sendet alle 10 Sekunden ein Präsenzsignal zur Kontrolle der
Funkstrecke. Wird länger als die eingestellte Watchdogzeit kein Signal emp-
fangen, so leuchtet die LED ‚WD' auf, bis das nächste Signal empfangen
wird. Der Ausgang ‚WD' signalisiert dann durch 0 VDC den Ausfall der Funk-
strecke.
Von Werk aus ist eine Zeit von ca. 15 Sekunden voreingestellt. Dieses sollte
-
für Anwendungen des Funksystems im Futter ein optimaler Wert sein.
Dip 4 auf on schalten
-
Poti zu Verlängerung der Zeit in Uhrzeigersinn drehen. Sie erkennen die ein-
-
gestellte Zeit an der Blinkfrequenz der WD LED. Bei ausgeschaltetem DIP 8
lässt sich die Zeit zwischen 0 und einer Sekunde variieren, bei eingeschalte-
tem DIP 8 lässt sich die Zeit zwischen 0 und 30 Sekunden variieren.
DIP 4 auf ‚of' schalten (DIP 8 in der gewählten Position belassen!)
-
12 Druckdatum 14.06.2010
