RUROCIĄG CZYNNIKA CHŁODNICZEGO


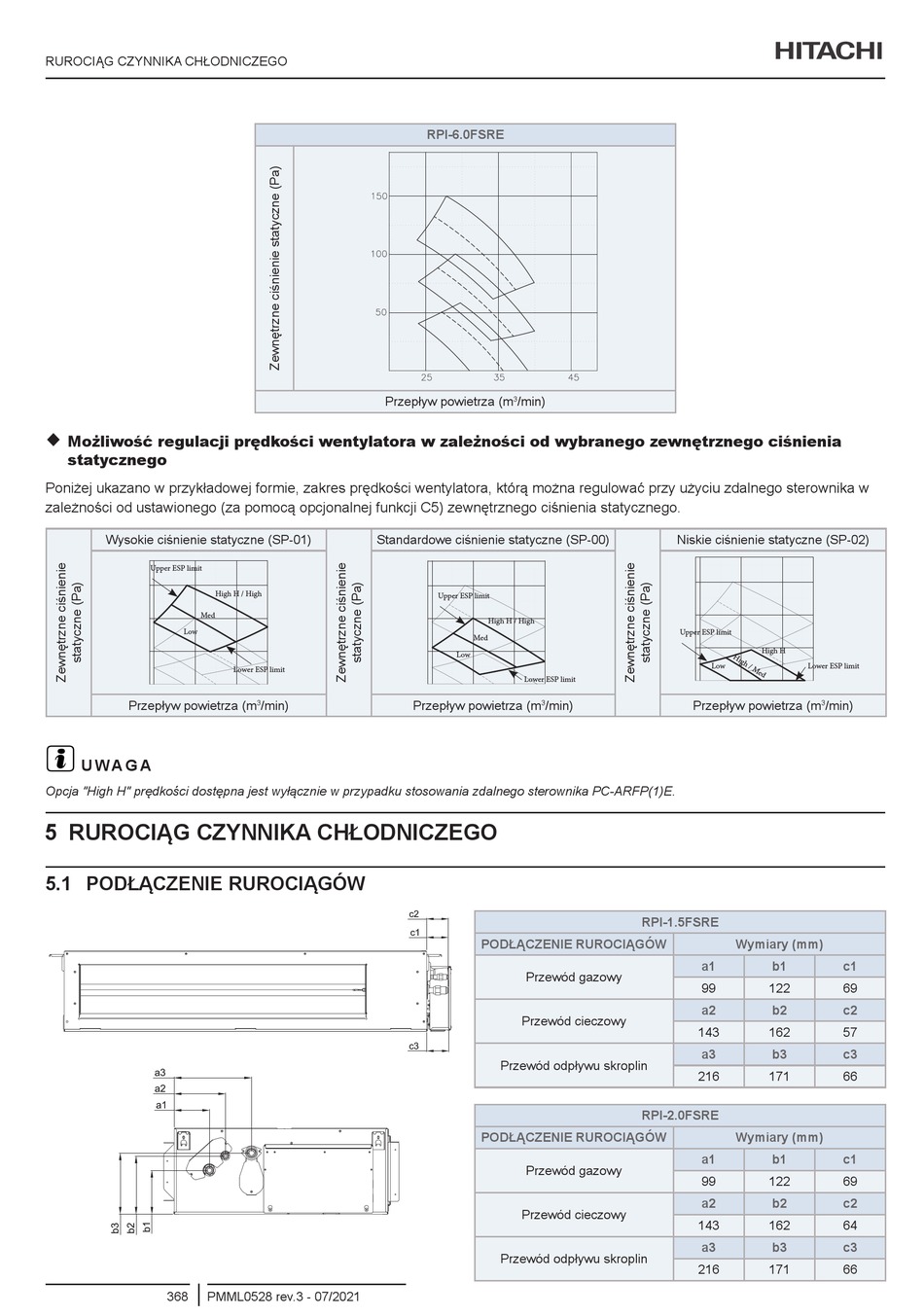

Możliwość regulacji prędkości wentylatora w zależności od wybranego zewnętrznego ciśnienia
statycznego
Poniżej ukazano w przykładowej formie, zakres prędkości wentylatora, którą można regulować przy użyciu zdalnego sterownika w
zależności od ustawionego (za pomocą opcjonalnej funkcji C5) zewnętrznego ciśnienia statycznego.
Wysokie ciśnienie statyczne (SP-01)
Upper ESP limit
High H / High
Med
Low
Przepływ powietrza (m
?
U WA G A
Opcja "High H" prędkości dostępna jest wyłącznie w przypadku stosowania zdalnego sterownika PC-ARFP(1)E.
5 RUROCIĄG CZYNNIKA CHŁODNICZEGO
5.1 PODŁĄCZENIE RUROCIĄGÓW
368 PMML0528 rev.3 - 07/2021
Przepływ powietrza (m
Standardowe ciśnienie statyczne (SP-00)
Lower ESP limit
/min)
3
RPI-6.0FSRE
/min)
3
Upper ESP limit
High H / High
Med
Low
Lower ESP limit
Przepływ powietrza (m /min)
3
PODŁĄCZENIE RUROCIĄGÓW
Przewód gazowy
Przewód cieczowy
Przewód odpływu skroplin
PODŁĄCZENIE RUROCIĄGÓW
Przewód gazowy
Przewód cieczowy
Przewód odpływu skroplin
Niskie ciśnienie statyczne (SP-02)
Upper ESP limit
High H
Low Lower ESP limit
Przepływ powietrza (m
RPI-1.5FSRE
Wymiary (mm)
a1 b1
99 122
a2 b2
143 162
a3 b3
216 171
RPI-2.0FSRE
Wymiary (mm)
a1 b1
99 122
a2 b2
143 162
a3 b3
216 171
/min)
3
c1
69
c2
57
c3
66
c1
69
c2
64
c3
66
