Technische Daten
Versorgungsspannung
Ausgangsspannung
Eingangsstrom in Ruhe
maximaler Eingangsstrom bei Kurz-
schluss am Unterstrang
Schutzart
zulässige Umgebungstemperatur
Gehäuse
Abmaße (in mm)
Gewicht
3-Drahttechnik erforderlich!
Montage und Installation
Montage
• Wenn die landesspezifischen Leitungsanlagen-Richtlinien zu erfüllen sind, ist der FBC3600-0400 in
Brandschutzgehäusen zu installieren, die den elektrischen Funktionserhalt gemäß Feuerwiderstandsklasse
E30 nach DIN 4102 Teil 12 gewährleisten (z. B. in Verteilerkästen, Brandschutzdosen, Abzweigkästen,
Brandschutzkanälen).
• Die brandschutztechnischen Forderungen nach Leitungsanlagen-Richtlinie LAR sind einzuhalten!
Montage und Installation
Montage auf der Hutschiene
► Setzen Sie das FBC3600-0400 auf die Hutschiene (1).
► Rasten Sie das FBC3600-0400 mit leichtem Druck ein (2).
Prüfen Sie, ob die Verriegelung sicher eingerastet ist
(Abb. 2).
4
26 V DC
26 V DC
I(a) = 5,8 mA
I(Pmax) = 34 mA
IP20
-5 ... +75 °C
Reiheneinbaugehäuse 6 TE Tragschienen TS 35 nach DIN EN 60715 mit
klappbarem, transparentem Deckel, Kunststoffgrau
H 90 x B 105 x T 70
180 g
I(P) =14,0 mA

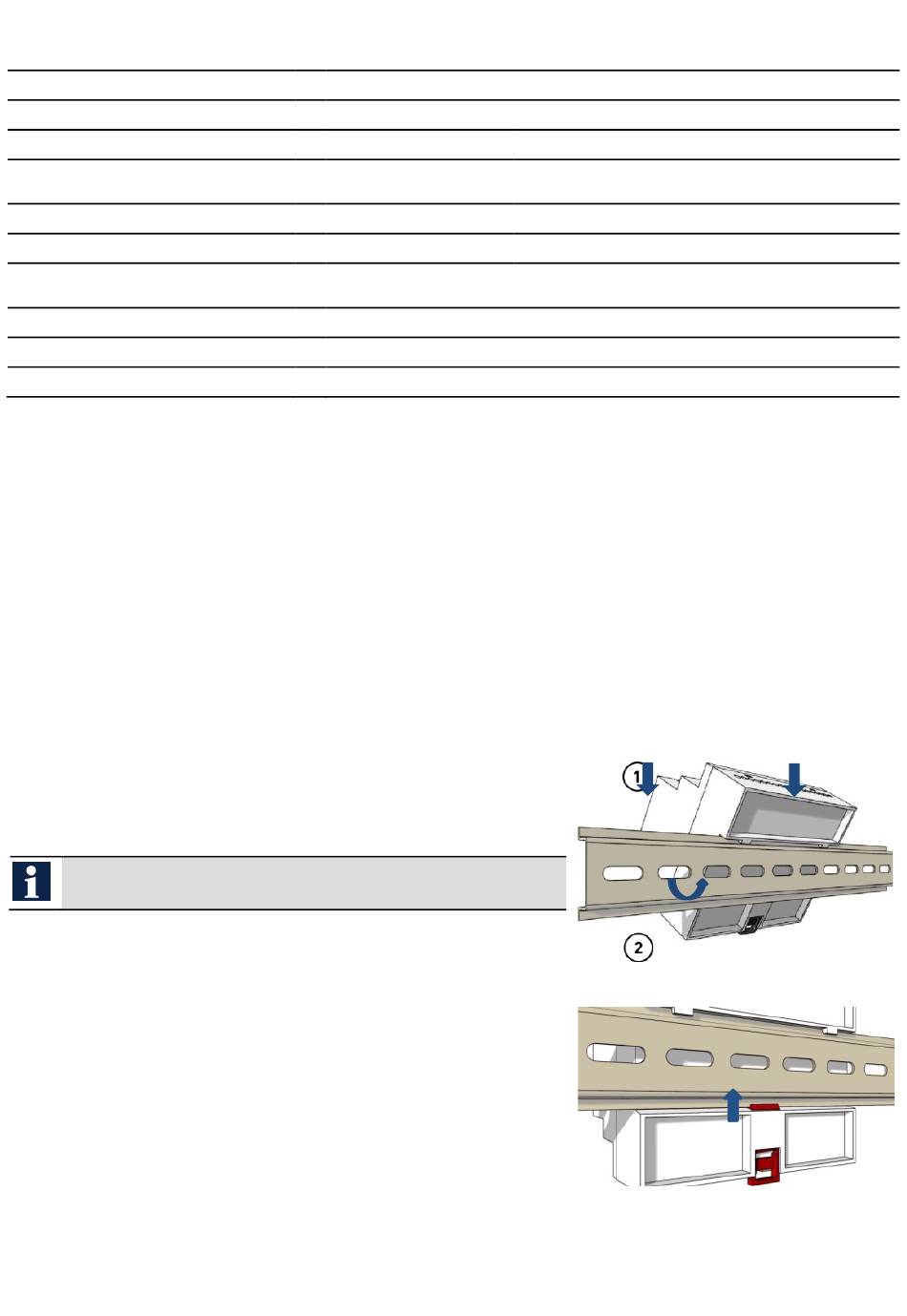

Abb. 2: Montage auf Hutschiene
Abb. 3: Einrasten
