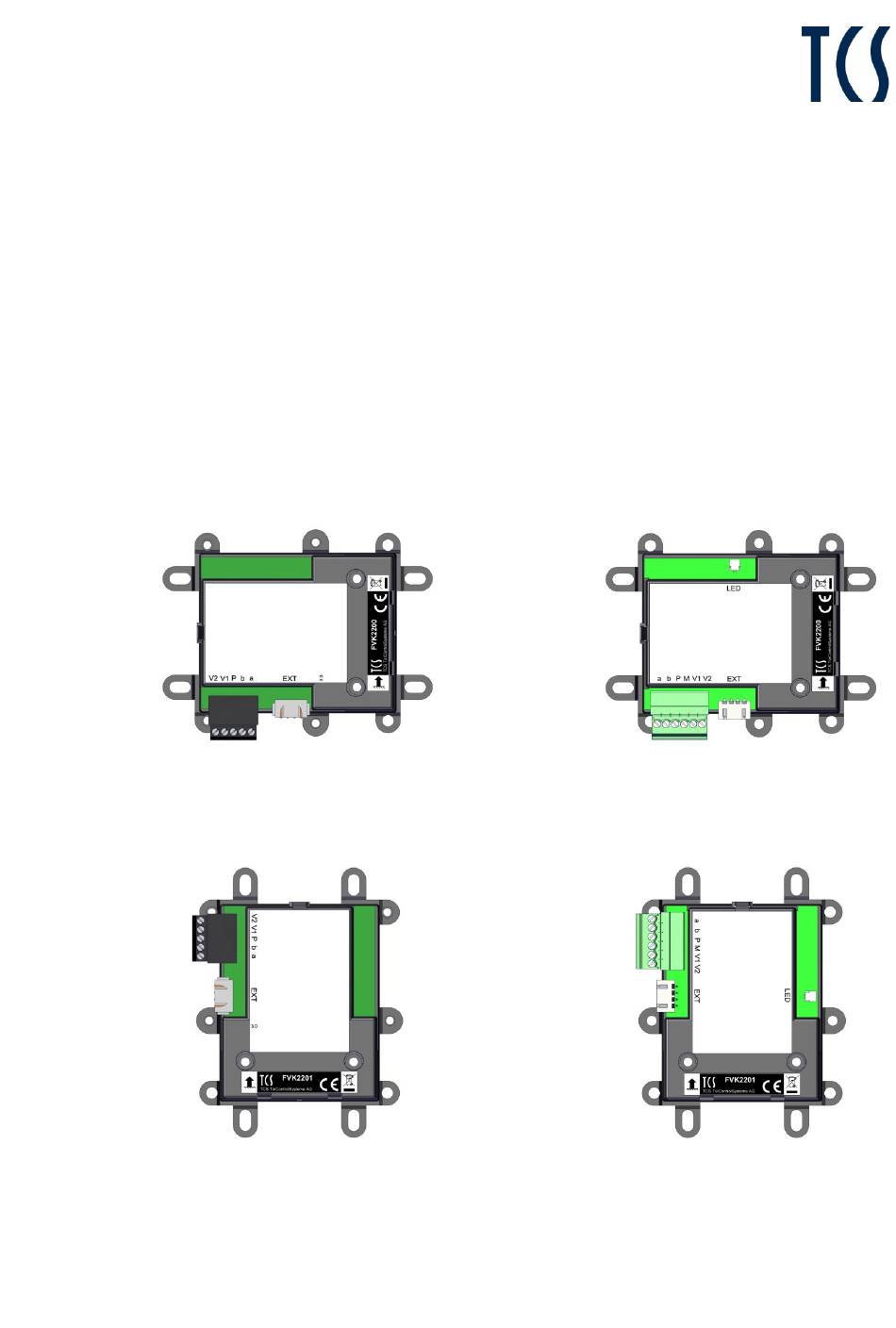

- Seite 1 Produktinformation Einbaukamera color FVK2200-0300 horizontale Montage FVK2201-0300 vertikale Montage VK01 Kameramodul FVK2200-0300 Generation 1 FVK2200-0300 Generation 2 FVK2201-0300 Generation 1 FVK2201-0300 Generation 2...
- Seite 2 Lieferumfang 1 x Einbaukamera color FVK2200 (horizontal), FVK2201 (vertikal) oder Kameramodul VK01 (horizontal) 1 x Produktinformation Ab dem 01.09.2019 gibt es parallel zur ersten eine zweite Generation der FVK220x-0300, die über einen zusätzlichen M-Anschluss verfügt. Haupterkennungsmerkmal ist die verschieden- farbige Anschlussklemme (1 Generation: schwarz, 2 Generation grün).
- Seite 3 Produktbeschreibung Bestimmungsgemäßer Gebrauch FVK2200, FVK2201 und 0038973 sind Einbaukameras für den Anschluss an den TCS:BUS. Sie sind für den Einbau in Briefkastensysteme oder andere bauseits vorhandene Fronten im Außenbereich geeignet. Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen...
- Seite 4 • Bildaufnahme ständig aktiv • Umschaltung schwarzweiß-Farbe automatisch • Anschluss für Servicegerät Geräteübersicht Kamera, mit Deckel Anschluss TCS:BUS: a, b, P, M, V1 und V2 Befestigungslaschen Anschluss Servicegerät Anschluss TCS:BUS: V2, V1, P, b und a Orientierungspfeil Anschlüsse auch gültig für Kameramodul VK01..
- Seite 5 = 2,0 mm (F = 2,5) diagonaler Erfassungs- 130° winkel Video-Ausgang 1 Vpp, symmetrisch, 1 Vss FBAS Basiert auf dem TCS-Videosystem in 6-Drahttechnik. Montage und Installation Montage Hinweis zum Einbau ► Montieren Sie die Einbaukameras immer hinter einem Schutzglas.
- Seite 6 Montageort Um eine gute Videobildqualität zu erreichen, darf die Kamera nicht direkt ausgerichtet werden auf: • Sonneneinstrahlung, • starke Lichtquellen, • helle oder stark reflektierende Wände. Montagehöhe Die Montagehöhe der Video-Türsprechstelle ist unter Berück- sichtigung des Erfassungsbereiches der Kamera zu wählen (siehe Abbildung).
- Seite 7 Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. Schaltungsbeispiel Abb. 4: Schaltungsbeispiel ► Aktivieren Sie den Abschlusswiderstand an der Innenstation, wenn diese am Ende eines TCS:BUS- Videostranges installiert ist. Inbetriebnahme ACHTUNG! Beschädigung des Gerätes durch zu hohe Spannung.
- Seite 8 Kunststoff. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Zubehör...
