Wenn die landesspezifischen Leitungsanlagen-Richtlinie zu erfüllen sind, ist der FBC3600-0600 in
Brandschutzgehäusen zu installieren, die den elektrischen Funktionserhalt gemäß Feuerwider-
standsklasse E30 nach DIN 4102 Teil 12 gewährleisten.
Der Strangtrenner selbst ist nicht für den elektrischen Funktionserhalt E30 ausgelegt.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen hinaus-
gehen, übernimmt der Hersteller keine Haftung.
Kurzbeschreibung
• Betriebsbereitschaft je Teilanlage (LED rot leuchtet)
• Fehlererkennung und optische Anzeige (LED rot blinkt)
• Verteilung einer TCS:BUS-Schnittstelle auf bis zu 6 einzeln abgesicherte Unterstränge
• Erkennung von Kurzschlüssen zwischen den Ausgängen ax – bx, ax – Px und bx – Px
– Erkennung von Überspannung von 30 V bis 35 V am Ausgang bx – Px und 26 V bis 35 V am Ausgang
ax – bx
– Erkennung von Unterspannung von 5 V bis 17 V am Ausgang bx – Px und 0 V bis 17 V am Ausgang ax
– bx
• Abschaltung eines ausgangsseitigen Anlagenteils bei Erkennung eines Fehlerfalls an den Ausgängen
• Prüfung auf Fehler vor dem Zuschalten der Teilanlage
• automatisches Wiedereinschalten nach Fehlerbeseitigung
• Senden eines Fehlerprotokolls mit Codierung des betroffenen Stranges
Geräteübersicht

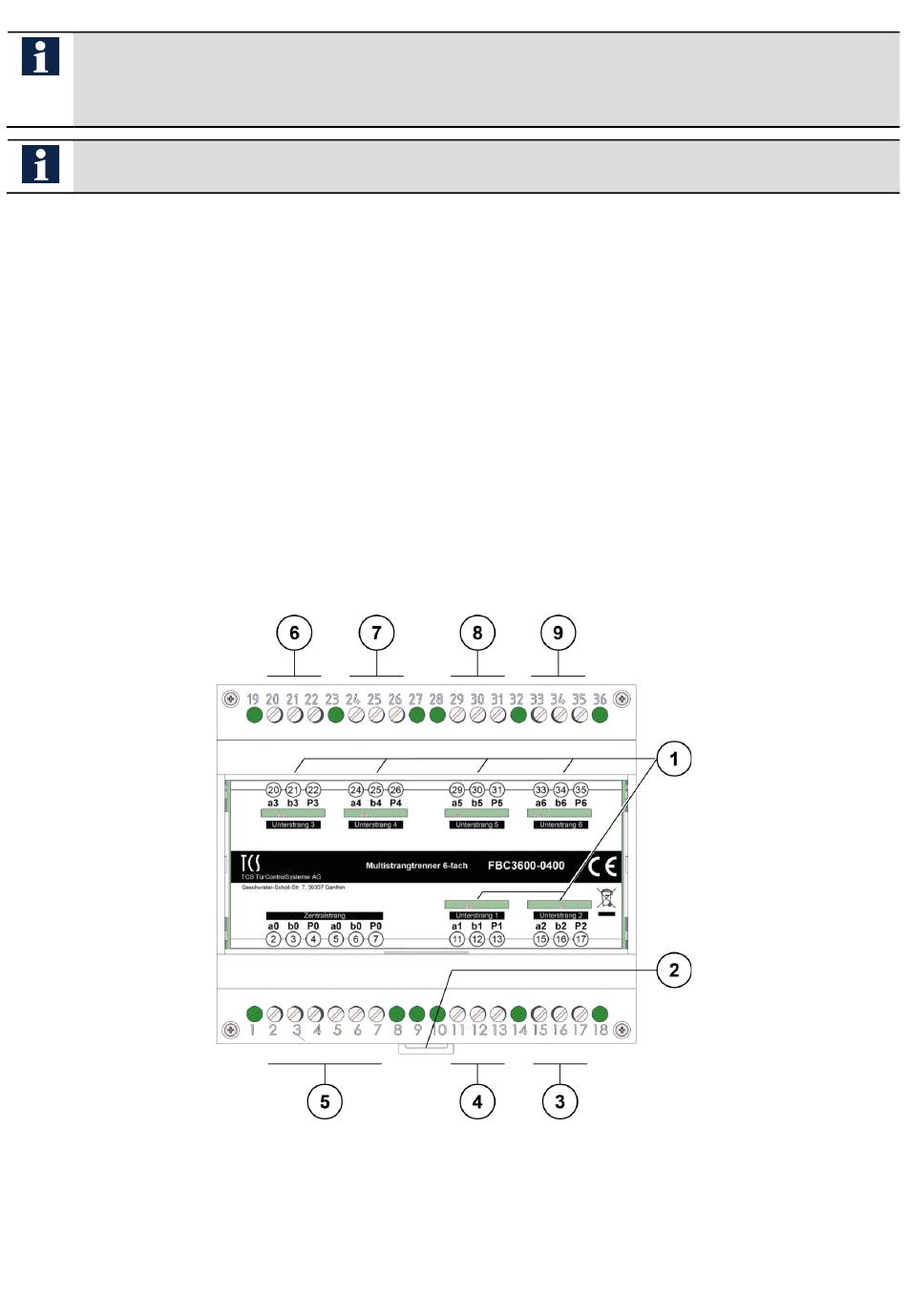

Abb. 1: Geräteübersicht
1 LED Fehleranzeige (rot) und Betriebsbereitschaft (grün)
2 Verriegelung Hutschiene
3 Unterstrang 2 (a2, b2 und P2)
4 Unterstrang 1 (a1, b1 und P1)
5 Zentralstrang (a0, b0, P0, a0, b0 und P0)
3
6
Unterstrang 3 (a3, b3 und P3)
7
Unterstrang 4 (a4, b4 und P4)
8
Unterstrang 5 (a5, b5 und P5)
9
Unterstrang 6 (a6, b6 und P6)
