Lieferumfang
1 x FBC3600-0400
Produktinformation
Einleitung
Hinweise zur Produktinformation
Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte.
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und
Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und
Reparatur zugänglich ist.
Produktinformationen sind im Downloadbereich unter www.tcsag.de verfügbar.
Weiterführende Informationen finden Sie im Systemhandbuch, im Downloadbereich unter www.tcsag.de
verfügbar.
Verwendete Symbole für Warnhinweise
Symbol Signalwort
WARNUNG!
ACHTUNG!
Erläuterung
Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn
Sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben
kann.
Das Signalwort bedeutet, dass Geräte-, Umwelt- oder Sachschäden eintreten können.

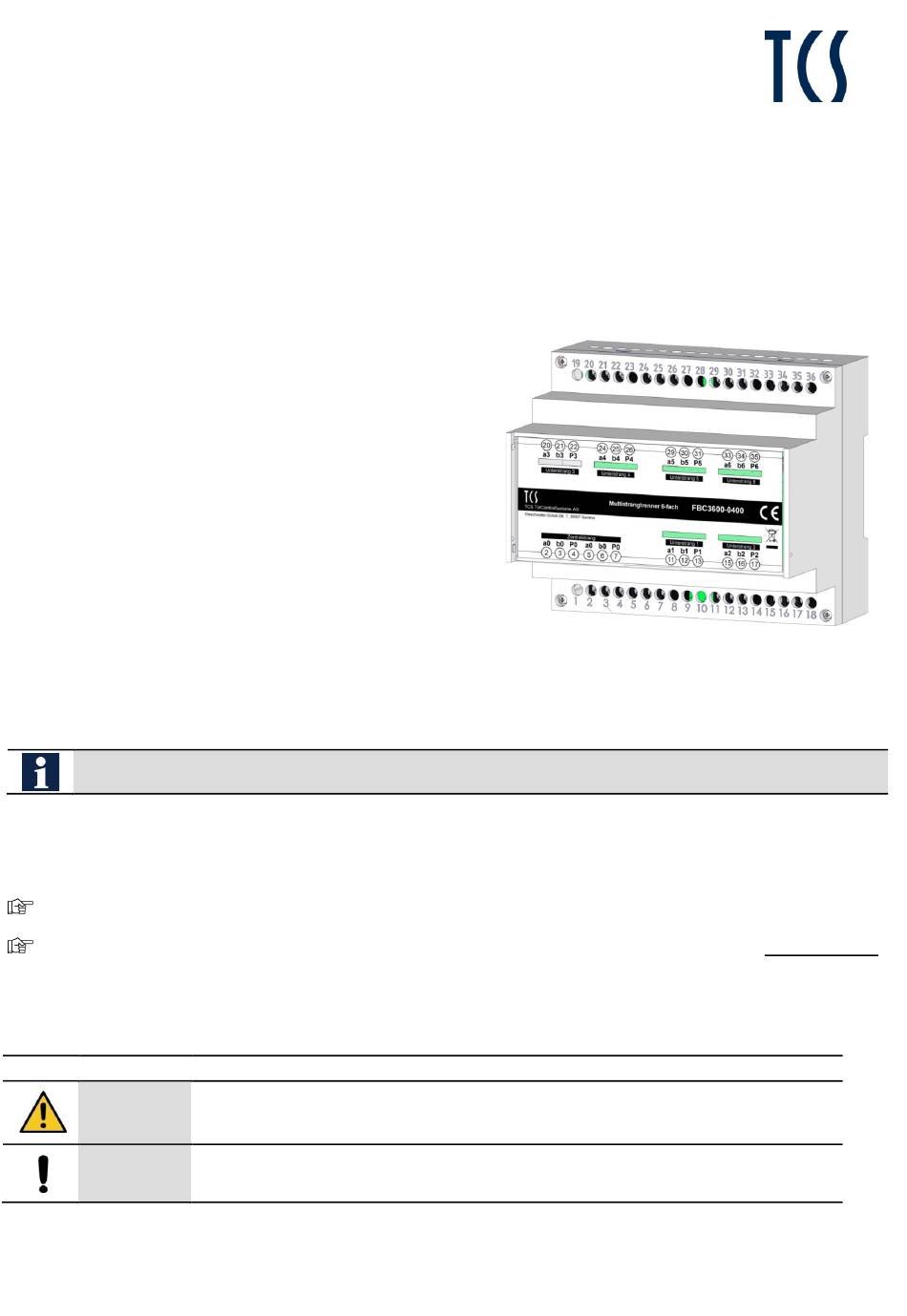

Produktinformation
Multistrangtrenner 6-fach
FBC3600-0400
Werbung
Verwandte Anleitungen für TCS FBC3600-0400
Inhaltszusammenfassung für TCS FBC3600-0400
- Seite 1 Produktinformation Multistrangtrenner 6-fach FBC3600-0400 Lieferumfang 1 x FBC3600-0400 Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für Wartung und Reparatur zugänglich ist.
- Seite 2 Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicher- heitsanforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestim- mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •...
- Seite 3 • Betriebsbereitschaft je Teilanlage (LED rot leuchtet) • Fehlererkennung und optische Anzeige (LED rot blinkt) • Verteilung einer TCS:BUS-Schnittstelle auf bis zu 6 einzeln abgesicherte Unterstränge • Erkennung von Kurzschlüssen zwischen den Ausgängen ax – bx, ax – Px und bx – Px –...
- Seite 4 3-Drahttechnik erforderlich! Montage und Installation Montage • Wenn die landesspezifischen Leitungsanlagen-Richtlinien zu erfüllen sind, ist der FBC3600-0400 in Brandschutzgehäusen zu installieren, die den elektrischen Funktionserhalt gemäß Feuerwiderstandsklasse E30 nach DIN 4102 Teil 12 gewährleisten (z. B. in Verteilerkästen, Brandschutzdosen, Abzweigkästen, Brandschutzkanälen).
- Seite 5 Leitungslängen Beachten Sie bei der Wahl der Kabellängen: • Der Schleifenwiderstand am Eingang des FBC3600-0400 darf nicht mehr als 10 Ω betragen. • Der Schleifenwiderstand Vom Steuergerät zum Zentralstrang FBC3600 und Schleifenwiderstand vom Ausgang FBC3600 zur Innenstation darf zusammen nicht mehr als 15 Ω betragen.
- Seite 6 Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,33 … 1,00 mm (Ø 0,64 … 0,82 mm) Max. Anzahl Drähte pro Klemmenkontakt: je 2 x 0,8 mm, 3 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.
- Seite 7 Inbetriebnahme Bei der Inbetriebnahme muss die Innenstation immer angeschlossen sein. Ist das nicht der Fall, wird dauerhaft ein Fehler angezeigt, siehe Tabelle S. 7. ► Installieren Sie die Geräte der Anlage vollständig. ► Prüfen Sie die a-, b- und P-Adern gegeneinander auf Kurzschluss. ►...
- Seite 8 Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
