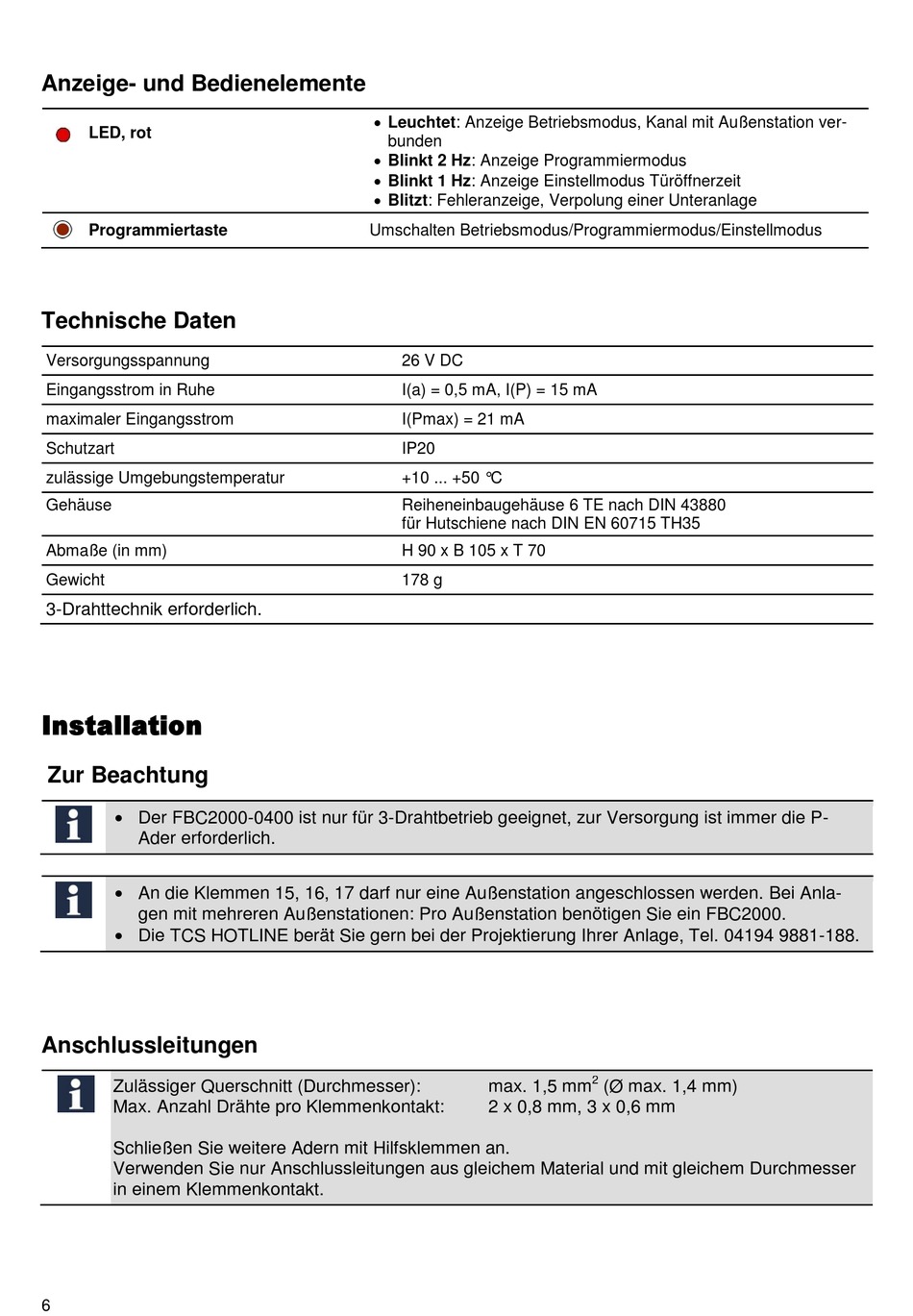

Anzeige- und Bedienelemente
LED, rot
Programmiertaste
Technische Daten
Versorgungsspannung
Eingangsstrom in Ruhe
maximaler Eingangsstrom
Schutzart
zulässige Umgebungstemperatur
Gehäuse
Abmaße (in mm)
Gewicht
3-Drahttechnik erforderlich.
Installation
Zur Beachtung
Der FBC2000-0400 ist nur für 3-Drahtbetrieb geeignet, zur Versorgung ist immer die P-
Ader erforderlich.
An die Klemmen 15, 16, 17 darf nur eine Außenstation angeschlossen werden. Bei Anla-
gen mit mehreren Außenstationen: Pro Außenstation benötigen Sie ein FBC2000.
Die TCS HOTLINE berät Sie gern bei der Projektierung Ihrer Anlage, Tel. 04194 9881-188.
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser
in einem Klemmenkontakt.
6
Leuchtet: Anzeige Betriebsmodus, Kanal mit Außenstation ver-
bunden
Blinkt 2 Hz: Anzeige Programmiermodus
Blinkt 1 Hz: Anzeige Einstellmodus Türöffnerzeit
Blitzt: Fehleranzeige, Verpolung einer Unteranlage
Umschalten Betriebsmodus/Programmiermodus/Einstellmodus
26 V DC
I(a) = 0,5 mA, I(P) = 15 mA
I(Pmax) = 21 mA
IP20
+10 ... +50 °C
Reiheneinbaugehäuse 6 TE nach DIN 43880
für Hutschiene nach DIN EN 60715 TH35
H 90 x B 105 x T 70
178 g
max. 1,5 mm
2 x 0,8 mm, 3 x 0,6 mm
2
(Ø max. 1,4 mm)
