Anschlussleitungen
Zulässiger Querschnitt (Durchmesser):
Max. Anzahl Drähte pro Klemmenkontakt:
Schließen Sie weitere Adern mit Hilfsklemmen an.
Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in
einem Klemmenkontakt.

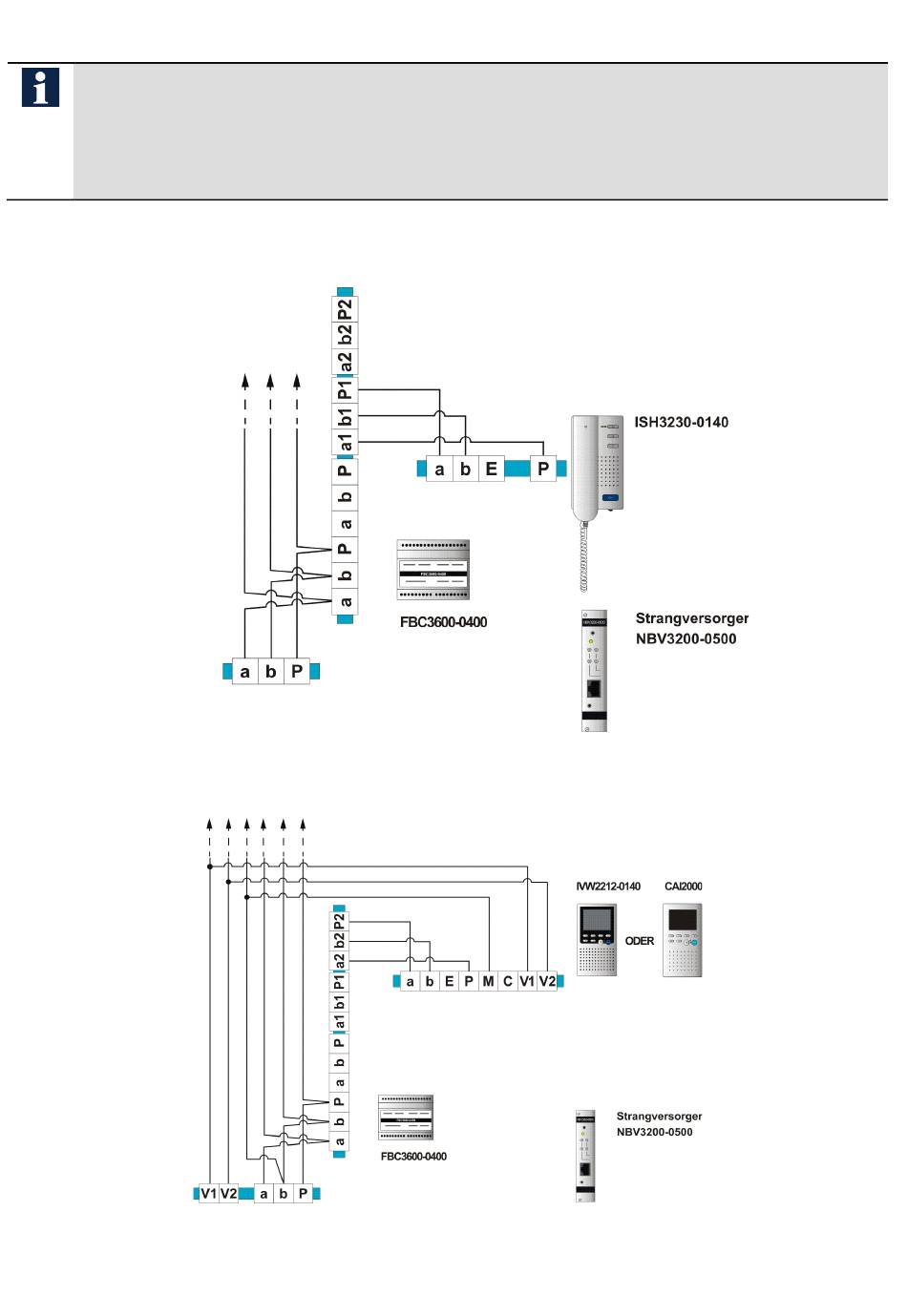

Schaltungsbeispiel: GFA-Anlage Audio
Abb. 5: Schaltplan Audio-Anlage mit ISH3230-0140
Schaltungsbeispiel: GFA-Anlage Video
Abb. 6:Schaltplan Video-Anlage mit IVW2212-0140 oder CAI2000
6
2
0,33 ... 1,00 mm
(Ø 0,64 ... 0,82 mm)
je 2 x 0,8 mm, 3 x 0,6 mm
