Demontage von der Hutschiene
► Drücken Sie mit einem Schraubendreher die Hutschienenver-
riegelung des Gehäuses nach unten (1).
► Ziehen Sie das FBC3600-0400 von der Unterseite der Hut-
schiene weg und heben Sie es ab (2).
Leitungen anschließen
Leitungsauswahl
Bei Auswahl von Leitungen sind die Forderungen der landesspezifischen Leitungsanlagen-
Richtlinien und der DIN 4102 Teil 12 Funktionserhalt von elektrischen Leitungsanlagen zu beachten!
Leitungslängen
Beachten Sie bei der Wahl der Kabellängen:
• Der Schleifenwiderstand am Eingang des FBC3600-0400 darf nicht mehr als 10 Ω betragen.
• Der Schleifenwiderstand Vom Steuergerät zum Zentralstrang FBC3600 und Schleifenwiderstand
vom Ausgang FBC3600 zur Innenstation darf zusammen nicht mehr als 15 Ω betragen.
Leitungslänge in m
10
20
30
40
50
60
70
80
90
100
150
Zur Einhaltung des max. zulässigen Schleifenwiderstandes kann der Adernquerschnitt verdoppelt
werden. Das heißt, für eine Ader werden zwei Leitungen verwendet. Die Leitungen sind zu verdril-
len.
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter
www.tcsag.de zur Verfügung.
5

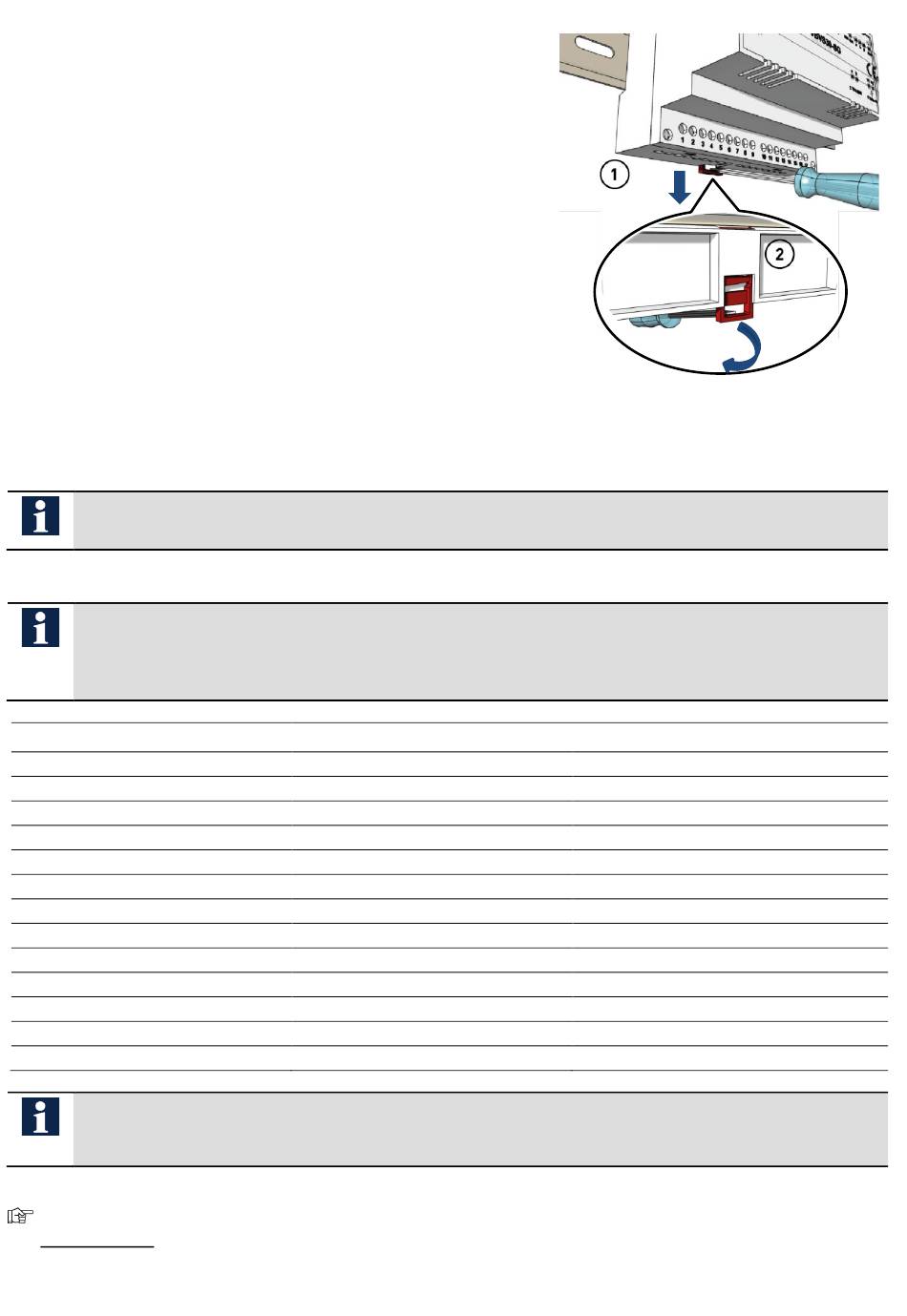

Abb. 4: Demontage von der Hutschiene
Leitungsdurchmesser
0,6 mm
Schleifenwiderstand in Ω
1,28
2,55
3,83
5,10
6,38
7,65
8,93
10,20
0,8 mm
0,71
1,43
2,14
2,86
3,57
4,29
5,00
5,71
6,43
7,14
10,71
