Produktbeschreibung
Bestimmungsgemäßer Gebrauch
Ein FBC2000-0400 ist ein Zentralbuskoppler, 6-fach zur Verwendung in TCS-Audio-Großanlagen. Er
dient zur Verbindung von maximal einer Außenstation mit einer von 6 möglichen Unteranlagen. Sie sind
nur für Außenstationen geeignet, deren Tasten je 2 Seriennummern zugeordnet werden können. Die
Zusammenschaltung von 6 Zentralbuskopplern ist möglich, somit können insgesamt 36 Unteranlagen
angeschlossen werden.
Für Anwendungen, die vom bestimmungsgemäßen Gebrauch abweichen oder über diesen
hinausgehen, übernimmt der Hersteller keine Haftung.
Kurzbeschreibung
Internes Türöffnerrelais: Schließer: 24 V / 2 A
Türöffnerzeit von 0,5 s bis 128 s / manuell einstellbar.
Anzeige für: aktive Verbindung mit einer Unteranlage, Verpolung einer Unteranlage, Programmier-
modus.
Dauer der Sprechverbindung auf 120 s begrenzt
Für die Versorgung von Zentralbuskopplern und angeschlossener Außenstation ist ein geeig-
netes, separates Versorgungs- und Steuergerät notwendig.
Geräteübersicht

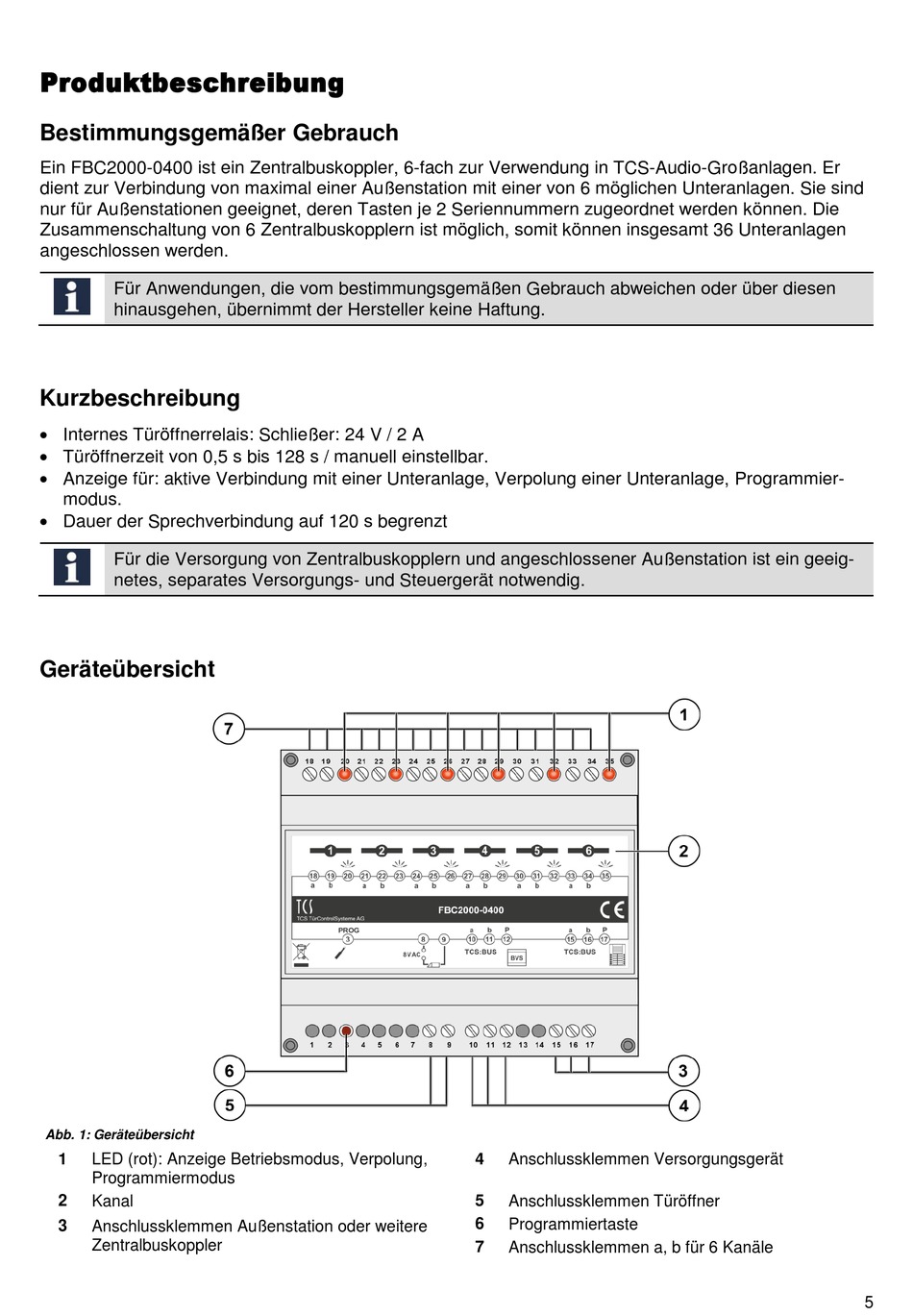

Abb. 1: Geräteübersicht
1
LED (rot): Anzeige Betriebsmodus, Verpolung,
Programmiermodus
2
Kanal
3
Anschlussklemmen Außenstation oder weitere
Zentralbuskoppler
4
Anschlussklemmen Versorgungsgerät
5
Anschlussklemmen Türöffner
6
Programmiertaste
7
Anschlussklemmen a, b für 6 Kanäle
