9

Wartung und Instandhaltung

Für das Betonprüfgerät
Instandhaltungsmaßnahmen vorgesehen.
•
Mehr als 2000 Rückschlagprüfungen
•
Nichtschlüssige Prüfergebnisse
•
Anzahl der durchgeführten Rückschlagprüfungen unbekannt
Einfache Instandhaltungsmaßnahmen können wie nachfolgend beschrieben durchgeführt
werden:
•
Demontieren Sie den entspannten Hammer, öffnen Sie durch Linksdrehen der
Rändelschraube am oberen (dicken) Ende das obere Gehäuse und entnehmen Sie die
Rückprallfeder, den Schlagbolzen und die Messeinheit. Hierzu müssen Sie auch am
vorderen Ende die Haltemutter lösen und die Filzdichtung und die Lagerschalen
demontieren. Entnehmen Sie dann die Führungsstange mit Schlaggewicht und
Schlagkörper vorsichtig. Hierzu drücken Sie den Verriegelungshaken sanft ein und
ziehen die Einheit heraus. Achten Sie auf die Positionen der Führungsleisten und der
Verriegelungen für den späteren Zusammenbau.
•
Reinigen Sie alle inneren Bauteile vorsichtig mit Druckluft, anschließend ölen Sie das
zentrale Führungsrohr leicht.
Alle anderen Bauteile dürfen nicht eingeölt werden.
•
Reinigen
Verriegelungseinheit sollte bei ca. 0,5 ... 0,8 Nm liegen.
•
Die Haltemutter (große Rändelschraube) darf sich nicht mehr drehen lassen; sie muss
leicht angezogen sein.
•
Selbstangefertigte Ersatzteile dürfen nicht eingesetzt werden.
•
Nach erfolgter Instandsetzung muss eine Eigenkalibrierung durchgeführt werden
(siehe auch unter 5.3 Kalibrierung). Der Rückprallwert sollte bei 80 ±2 liegen.

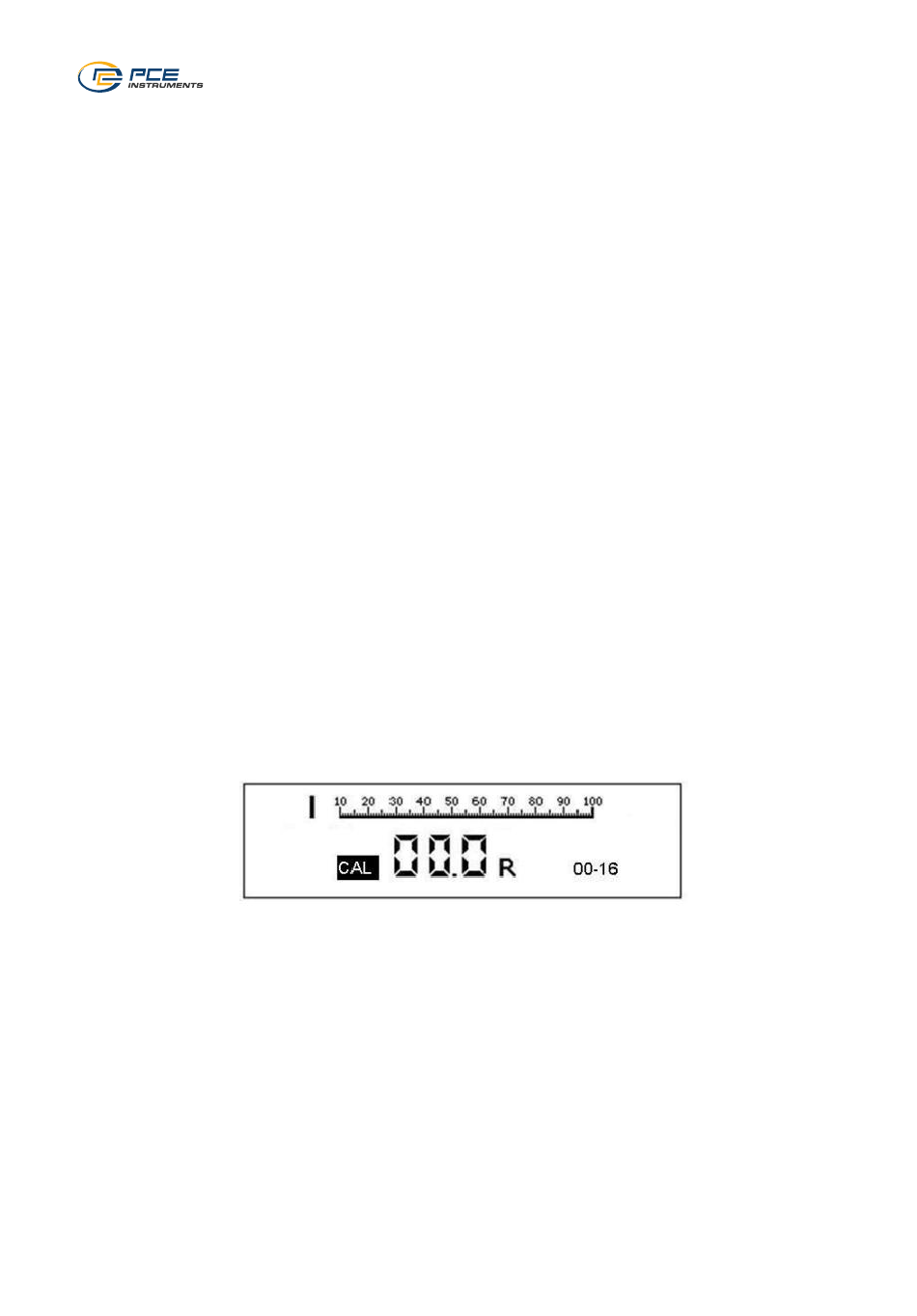

Wählen Sie die Kalibrierfunktion aus, dann führen Sie in dieser Einstellung 16 x den
Testvorgang auf dem entsprechendem Kalibrieramboss durch. Bestätigen Sie dann mit
„Enter", um die Kalibrierung zu speichern und diese Einstellung zu verlassen.
10

PC-Software

s. Punkt 6 Datenübertragung.
PCE-HT 224E
Sie die Gehäuseinnenwand
© PCE Instruments
sind unter den
vorsichtig.
20
folgenden Bedingungen
Das Haltemoment der
