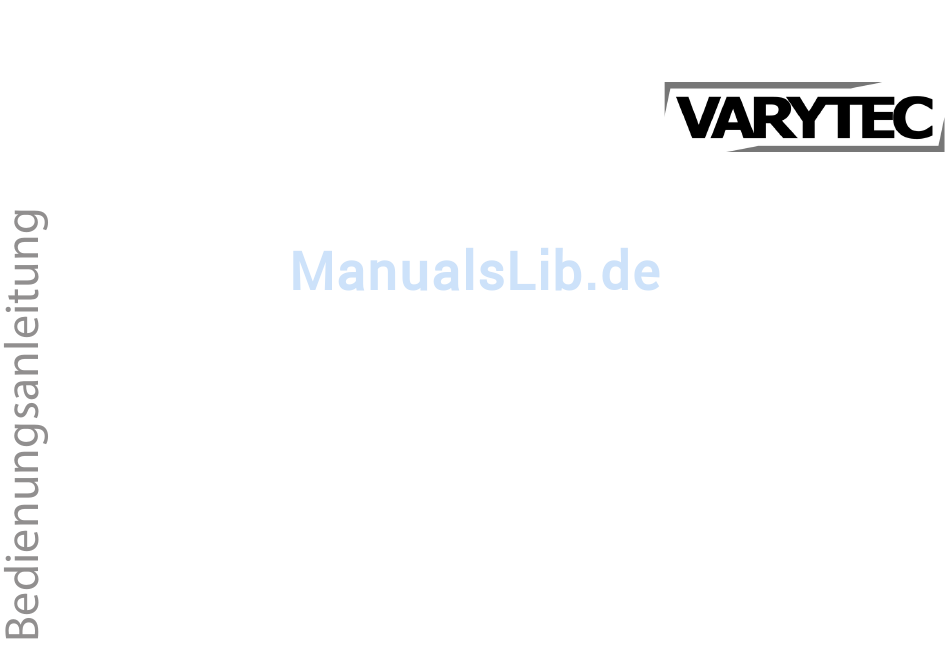

- Seite 1 LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.02.2018, ID: 369851 (V2)
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise..........................11 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................21 Anschlüsse und Bedienelemente....................25 Bedienung..............................33 7.1 Gerät starten............................33 7.2 Hauptmenü............................33 7.3 Menüübersicht..........................39 7.4 Funktion im 1-Kanal-DMX-Modus..................... 40 7.5 Funktionen im 5-Kanal-DMX-Modus..................40 LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 6-Kanal-DMX-Modus..................41 7.7 Funktionen im 9-Kanal-DMX-Modus..................42 Technische Daten............................ 44 Stecker- und Anschlussbelegungen....................45 Fehlerbehebung............................46 Reinigung..............................49 Umweltschutz............................50 LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 5 LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 6: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 7: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni- Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 8: Darstellungsmittel
Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 9: Bedeutung
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 11: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori- sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän- digen Person beaufsichtigt oder angeleitet werden. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 14 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 15: Stromversorgung
Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 16: Leistungsmerkmale
5 Farben pro Linse, so dass nahezu jede Farbe gemischt werden kann mit Doppelbügel zur leichten Aufstellung oder Montage Ansteuerung über DMX (vier verschiedene Modi) sowie über Tasten und Display am Gerät Automatik-Modus und Musiksteuerung Master-/Slave-Betrieb LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 17: Installation
Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 18: Überhitzungsgefahr
Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 19 Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 20 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 21: Inbetriebnahme
Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 22 Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 23 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 24: Batterie In Die Fernbedienung Einlegen
Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa- rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 25: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Frontseite LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 26 Anschlüsse und Bedienelemente 1 Feststellschraube für den Bügel. 2 Infrarot-Sensor zum Empfang der Signale von der Fernbedienung. 3 LEDs. 4 Bügel zum Aufhängen oder Aufstellen. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 27 Anschlüsse und Bedienelemente Rückseite LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 28 7 Display. 8 DMX-Eingang. 9 Lüfter. 10 DMX-Ausgang. 11 [ENTER] Bestätigt einen ausgewählten Wert. 12 [DOWN] Taste zum Verringern des angezeigten Werts um eins. 13 [UP] Taste zum Erhöhen des angezeigten Werts um eins. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 29 Anschlüsse und Bedienelemente 14 [MENU] Aktiviert das Hauptmenü bzw. ein Untermenü. 15 Anschluss für das Netzkabel zur Versorgung weiterer Geräte. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 30 Anschlüsse und Bedienelemente Fernbedienung LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 31 Zum Vornehmen von numerischen Einstellungen. 20 [W], [A], [R], [G], [B] Zum direkten Auswählen einer Farbe. 21 [STROBE] Schaltet die Stroboskop-Funktion ein/aus (Strobe-Effekt). 22 [SOUND 1 & 2] Aktiviert den Sound-gesteuerten Modus 1 bzw. 2. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 32 23 [AUTO 1 & 2] Aktiviert die „vorprogrammierte automatische Show“ 1 bzw. 2. 24 [POWER] Aktiviert oder deaktiviert das Gerät. 25 [DMX] Einmal drücken zum Einstellen der DMX-Adresse, nach zweimaligem Drücken kann der DMX-Modus eingestellt werden. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 33: Bedienung
Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. 7.2 Hauptmenü Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Benutzen Sie [UP] / [DOWN], um den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER]. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 34 [MENU]. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol- gende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Modus Höchste mögliche DMX-Adresse 1-Kanal 5-Kanal 6-Kanal 9-Kanal LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 35 Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen, und anschließend [MENU], um wieder in das übergeordnete Menü zu kommen. Um ohne Ände- rungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [MENU]. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 36 Sie [ENTER], um die Auswahl zu bestätigen, und anschließend [MENU], um wieder in das übergeordnete Menü zu kommen. Um ohne Änderungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [MENU]. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 37: Dimmereinstellung
Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen, und anschließend [MENU], um wieder in das übergeordnete Menü zu kommen. Um ohne Ände- rungen wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [MENU]. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 38: Fernbedienung
Drücken Sie [MENU]. Drücken Sie [UP] / [DOWN] so oft, bis das Display „Uer“ anzeigt. Drücken Sie [ENTER]. Das Display zeigt nun mit „XXX“ die aktuelle Software-Version an. Um wieder zurück in das übergeordnete Menü zu kommen, drücken Sie [MENU]. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 39: Menüübersicht
Bedienung 7.3 Menüübersicht LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 40: Funktion Im 1-Kanal-Dmx-Modus
Intensität rot (0 % bis 100 %) 0…255 Intensität grün (0 % bis 100 %) 0…255 Intensität blau (0 % bis 100 %) 0…255 Intensität weiß (0 % bis 100 %) 0…255 Intensität bernsteinfarben (0 % bis 100 %) LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 41: Funktionen Im 6-Kanal-Dmx-Modus
Intensität rot (0 % bis 100 %) 0…255 Intensität grün (0 % bis 100 %) 0…255 Intensität blau (0 % bis 100 %) 0…255 Intensität weiß (0 % bis 100 %) 0…255 Intensität bernsteinfarben (0 % bis 100 %) LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 42: Funktionen Im 9-Kanal-Dmx-Modus
Intensität blau (0 % bis 100 %) 0…255 Intensität weiß (0 % bis 100 %) 0…255 Intensität bernsteinfarben (0 % bis 100 %) 0…50 keine Funktion 51…101 Auto-Modus 1 102…152 Auto-Modus 2 153…203 Sound-Modus 1 204…255 Sound-Modus 2 LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 43: Funktion
Geschwindigkeit langsam bis schnell, wenn Kanal 7 = 51…152 0…255 Mikrofon-Empfindlichkeit niedrig bis hoch, wenn Kanal 7 = 153…255 (0 bis 29: Mikrofon aus, 30 bis 255 = niedrig bis hoch) 0…9 Keine Funktion 10…255 Stroboskop-Frequenz langsam bis schnell LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 44: Technische Daten
100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, flink Gehäusefarbe Schwarz Abmessungen (B × H × T) 270 × 244 × 129 mm (einschl. Bügel) Gewicht 2,1 kg LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 45: Stecker- Und Anschlussbelegungen
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 46: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 47 2. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. 3. Probieren Sie einen anderen DMX-Controller aus. 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
- Seite 48 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
-
Seite 49: Reinigung
Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie- bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! LED Pad 7 7x10W 5in1 RGBWA LED-PAR... -
Seite 50: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört- lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. LED Pad 7 7x10W 5in1 RGBWA LED-PAR... - Seite 51 Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. LED Pad 7 7x10W 5in1 RGBWA LED-PAR...
