  • Seite 1 Rohbauset S6 Montageanleitung...

  • Seite 2: Allgemeine Hinweise

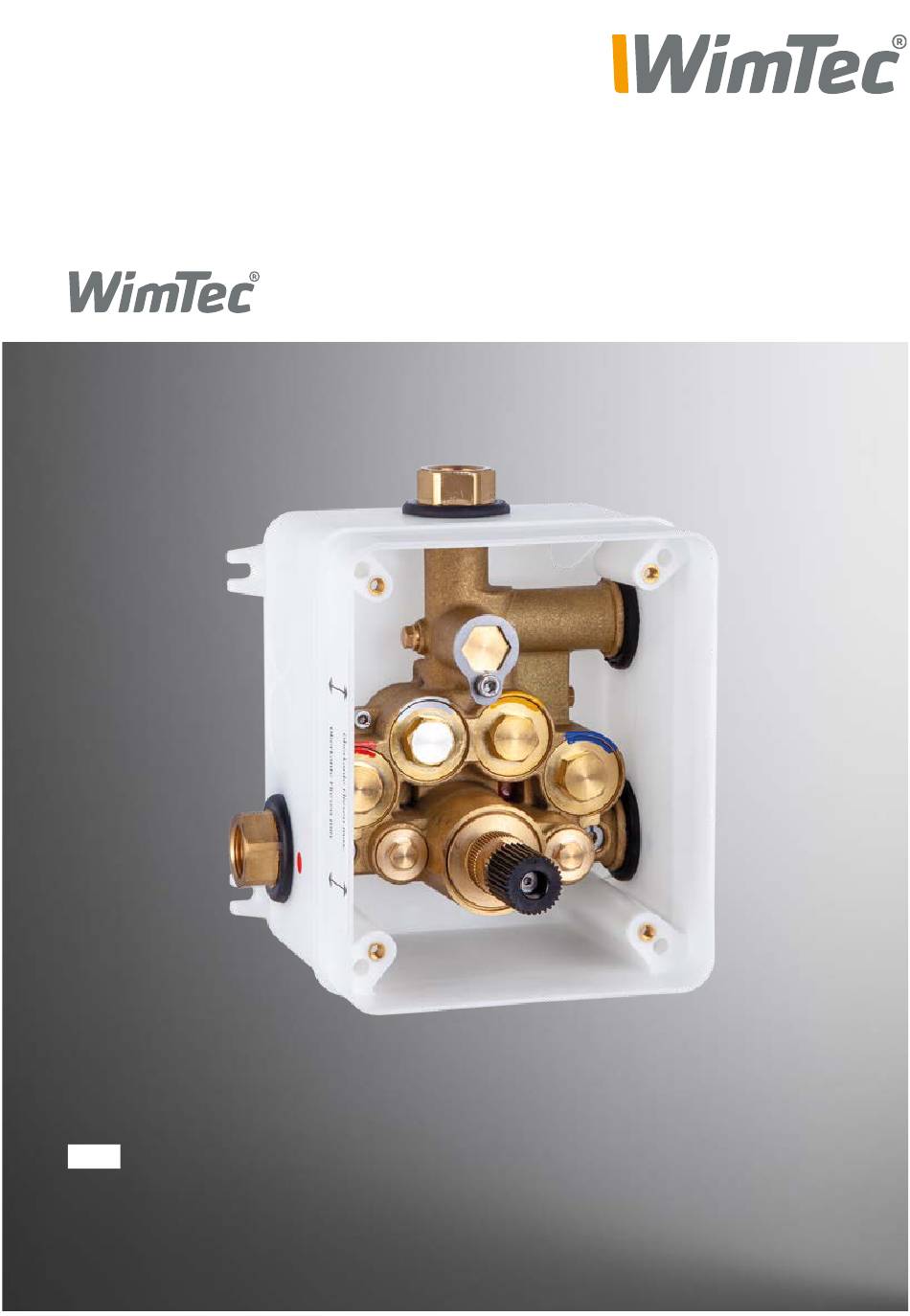

    Rohbauset S6 Allgemeine Hinweise: Diese Anleitung ist gültig für folgende Produkte: Art.Nr. 127 904 WimTec S6 Rohbauset Lieferumfang: Wandeinbaukasten mit 2 Absperrventilen, Vorfiltern und Rückflussver- hinderer, Thermostat mit Adapter, Dichtmanschette und Putzdeckel. Wichtige Installationshinweise: UP-Dose für optionales Netzteil außerhalb des eventuellen Schutzbe- reichs vorsehen.

  • Seite 3: Technische Daten

    Rohbauset S6 Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - Netzteil für eine Steuerung Art.Nr. 113 792 - Netzteil für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck: 0,5 - 5 bar Durchflussmenge: max.
  • Seite 4 Abgang Kopfbrause Magnetventil MW für Kopfbrause Magnetventil WW für gezielte Warmwasser- Spülung (thermische Desinfektion) (nur bei WimTec PROOF S6 - HyPlus PRO und WimTec OCEAN S6 - TD) Magnetventil KW für gezielte Kaltwasser-Spülung (nur bei WimTec PROOF S6 - HyPlus PRO) Vorabsperrungen (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer...

  • Seite 5: Bus-Steuerungsmodul

    Versorgung und Bus-Leitung können auch im selben Kabel verlegt werden (4 x 1,5 mm Eingang Control 2 Spannungsabfall bei langen Versorgungsleitungen beachten. (Kabellänge max. 30m) WimTec OCEAN S6 - TD: Variante 1: Schlüsselschalter für eine Funktion WimTec Bus-Steuerleitung Eingang Control 1 2 x 1,5 mm , LIYCY, YSLCY-OZ oder ähnliche Kabel...

  • Seite 6: Bei Der Montage Zu Beachten

    Glas schwarz Art.Nr. 128 017 Thermische Desinfektion Glas weiß Art.Nr. 128 024 Thermische Desinfektion Glas schwarz Art.Nr. 128 031 WimTec PROOF S6 - 12 V – Elektronische Duscharmatur: Standard Edelstahl Art.Nr. 127 928 Standard Chrom Art.Nr. 127 935 Standard HPL Weiß...

  • Seite 7: Ersatzteile

    Rohbauset S6 Ersatzteile Beschreibung Art.Nr. Magnetventil (1 Stk.) 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Thermostat komplett 131 154 Adapter für Thermostat 120 547 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.) 119 770 Verschlussstopfen offen...
  • Seite 8 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
