5 Engineering Steuerung und Extension Unit
5.5
Quittierung über ein POP-UP-Bild
Für das nachfolgende Kapitel müssen die HSPs aus Kapitel 3.1 installiert sein.
Im Kapitel wird Ihnen gezeigt, wie Sie ein POP-UP-Bild aktivieren, um den Not-Halt
mit einer Schaltfäche zu quittieren.

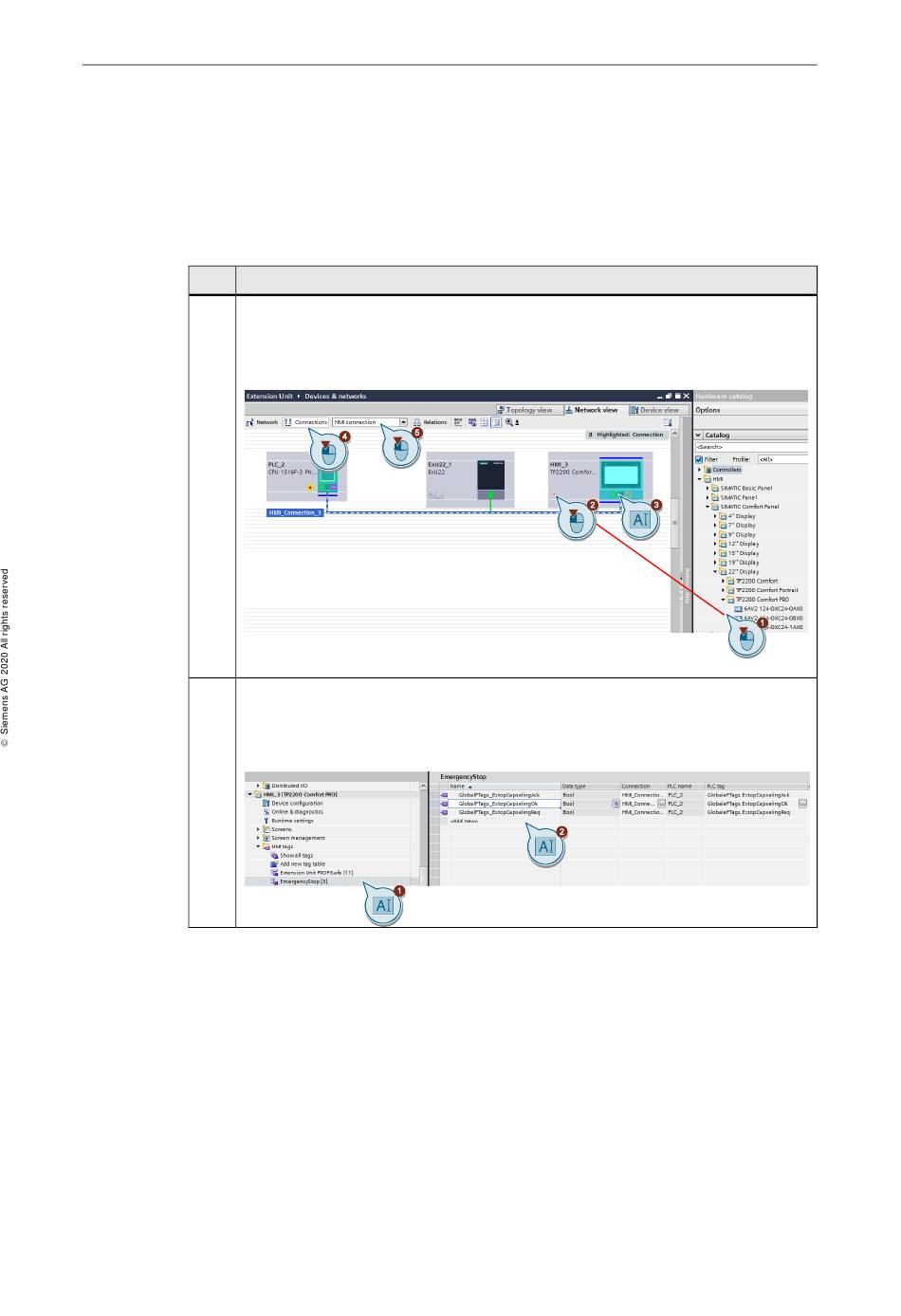

Tabelle 5-5
Nr.
1.
Ziehen Sie das Comfort Panel PRO aus dem Hardwarekatalog per Drag and Drop
in Ihr Projekt. Die Comfort Panel PRO Artikelnummern unterscheiden sich in der
Montageart mit Standfuß, Tragarm mit ExtensionUnit und Tragarm ohne Extension
Unit. Vergeben Sie dem Panel eine IP-Adresse. Stellen Sie eine HMI-Verbindung
zur Steuerung her.
2.
Legen Sie in der Variablentabelle eine neue Variablentabelle "EmergencyStop" an.
Fügen Sie, in die neu erstellte Variablentabelle die Variablen "EStopCapselingAck",
"EStopCapselingOk" und "EStopCapselingReq" vom Typ Bool hinzu und
verknüpfen Sie diese mit den zugehörigen Variablen im Datenbaustein
"GlobaleFTags".
Getting Started Extension Unit
Beitrags-ID: 109753218,
V2.0,
12/2020
Aktion
91
