2 Extension Units

Extension Units
2
2.1

Extension Unit Standard

Die Extension Unit dient dem Einbau von zusätzlichen Bedienelementen unterhalb
eines 16:9 SIMATIC PRO-Geräts für Standfuß (erweiterbar, Flansch unten) oder
für Tragarm (erweiterbar, Rundrohr).

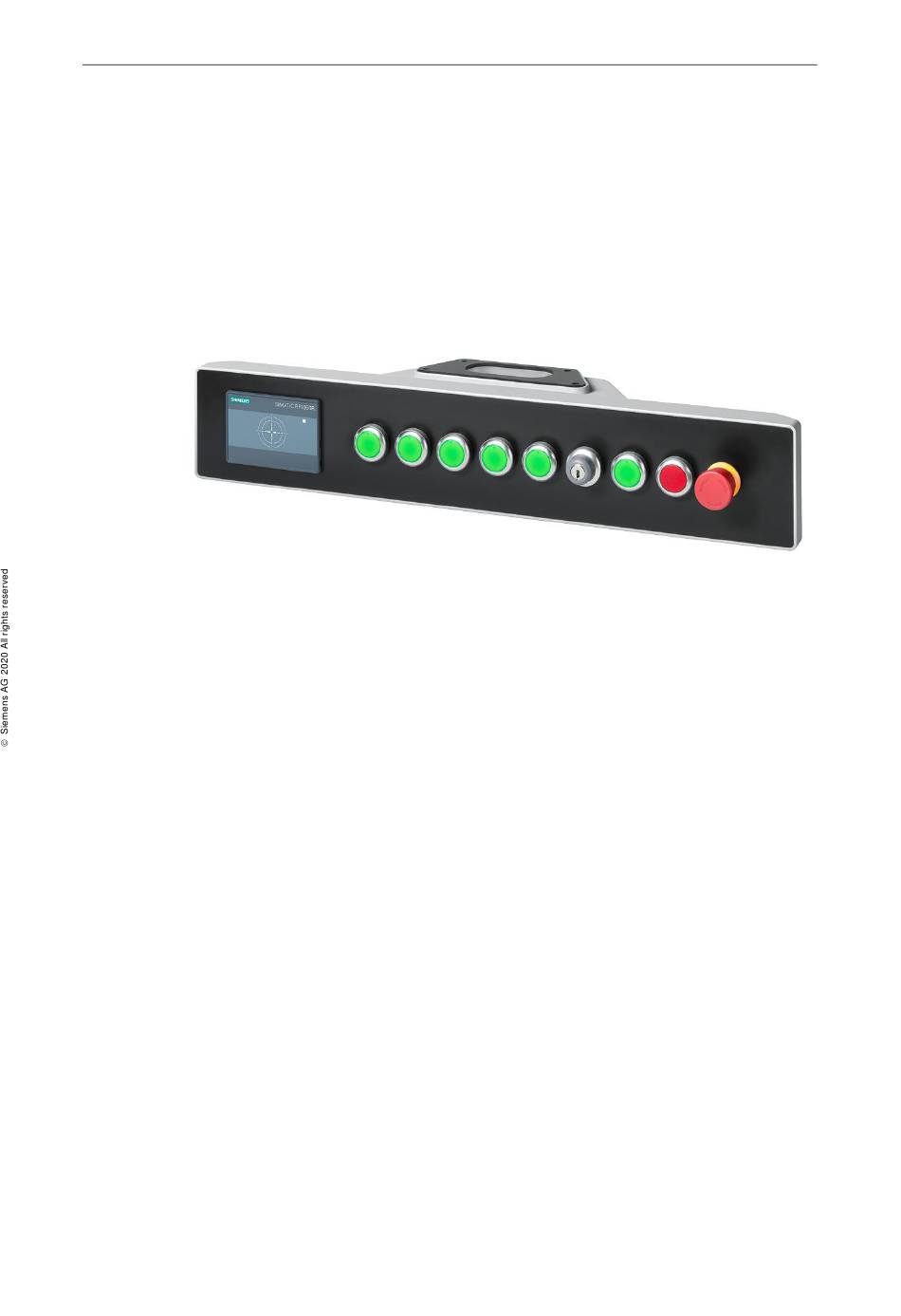

Die folgende Abbildung zeigt exemplarisch die Extension Unit 22" mit
RFID-Kartenleser, Bedienelementen inklusive NOT-Halt-Taster.
Abbildung 2-1
Die Extension Unit gibt es in folgenden Varianten, die sich in der Breite und Anzahl
an Einbauplätzen unterscheiden:
•
Extension Unit 12" mit 6 Einbauplätzen
•
Extension Unit 15" mit 8 Einbauplätzen
•
Extension Unit 19" mit 10 Einbauplätzen
•
Extension Unit 22" mit 12 Einbauplätzen
•
Extension Unit 24" mit 12 Einbauplätzen
•
Extension Unit 24" Portrait mit 6 Einbauplätzen
Sie können jede Extension Unit mit jeder Displaygröße des Geräts kombinieren.
Werden weitere Bedienelemente benötigt, kann eine zweite Extension Unit
unterhalb des PROGeräts montiert werden.
