6 Für den Fachmann: Digitale Einkabelsysteme nach EN 50494

6.1 Funktionsweise

Ein Problem in klassischen Verteilanlagen für Satellitenfernsehen ist, dass auf eine Stern-
verteilung zurückgegriffen werden muss, um jeden Receiver mit Signalen aus allen ange-
schlossenen Sat-ZF-Ebenen zu versorgen. Es muss also von jedem Receiver ein Koaxial-
kabel zum LNB bzw. Multischalter verlegt werden, bei Twin-Receivern sogar zwei. Dies
macht das Aufrüsten bestehender Kabelstrukturen für den Empfang von Satellitenfern-
sehen sehr aufwendig, wenn nicht sogar unmöglich. Mit einem neuen nach EN 50494
standardisierten Verfahren ist es nun auch möglich, bestehende Kabelsysteme ohne Ein-
schränkung der Programmvielfalt mit Satellitensignalen zu versorgen. Hier wird jedem
angeschlossenen Receiver eine feste Teilnehmerfrequenz (Userband) zugeordnet.
Beim TechniRouter Mini 2/1x2 werden nur zwei Teilnehmerfrequenzen verwendet.
HLo
VLo
HHi
VHi
Userband

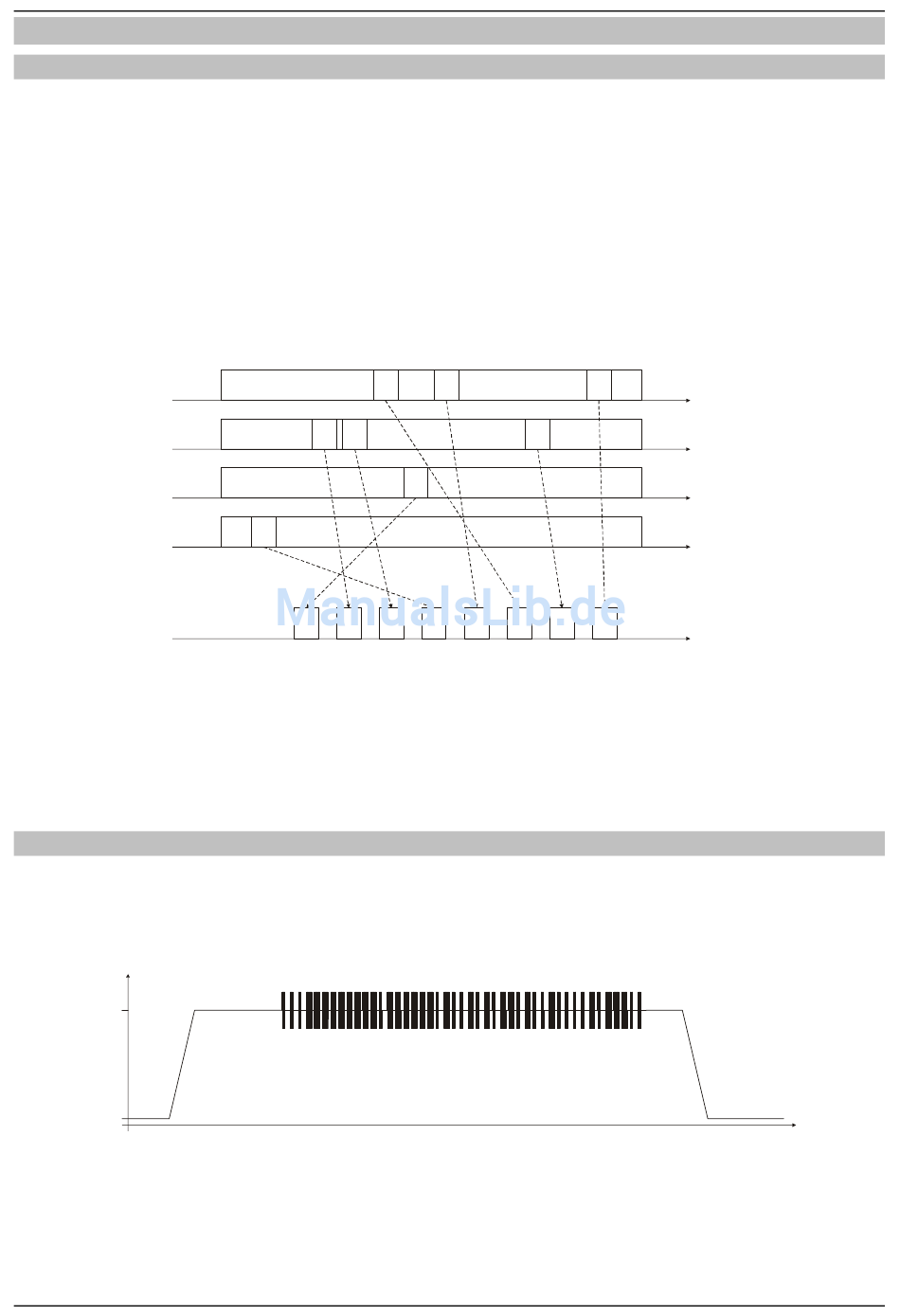

Abbildung 6: Funktionsweise Satellite Channel Router
Neben der Auswahl der gewünschten Sat-ZF-Ebene hat das LNB bzw. der Multischalter
nun auch die Aufgabe, das gewünschte Fernsehsignal auf die Teilnehmerfrequenz umzu-
setzen (siehe Abbildung 6). Man spricht daher auch vom Satellite Channel Router (SCR).

6.2 Ansteuerung

Zur Ansteuerung des Routers werden spezielle an DiSEqC angelehnte SCR-Kommandos
verwendet. Jedoch ist hier die Spannung im Gegensatz zu DiSEqC dauerhaft 13V und wird
nur während des eigentlichen Kommandos auf 18V angehoben (siehe Abbildung 7).
18V
13V
Abbildung 7: SCR-Kommando
6
3
2
1
4
1 2 3
5 8
7
4 5 6 7
12
8
Frequenz
Zeit
