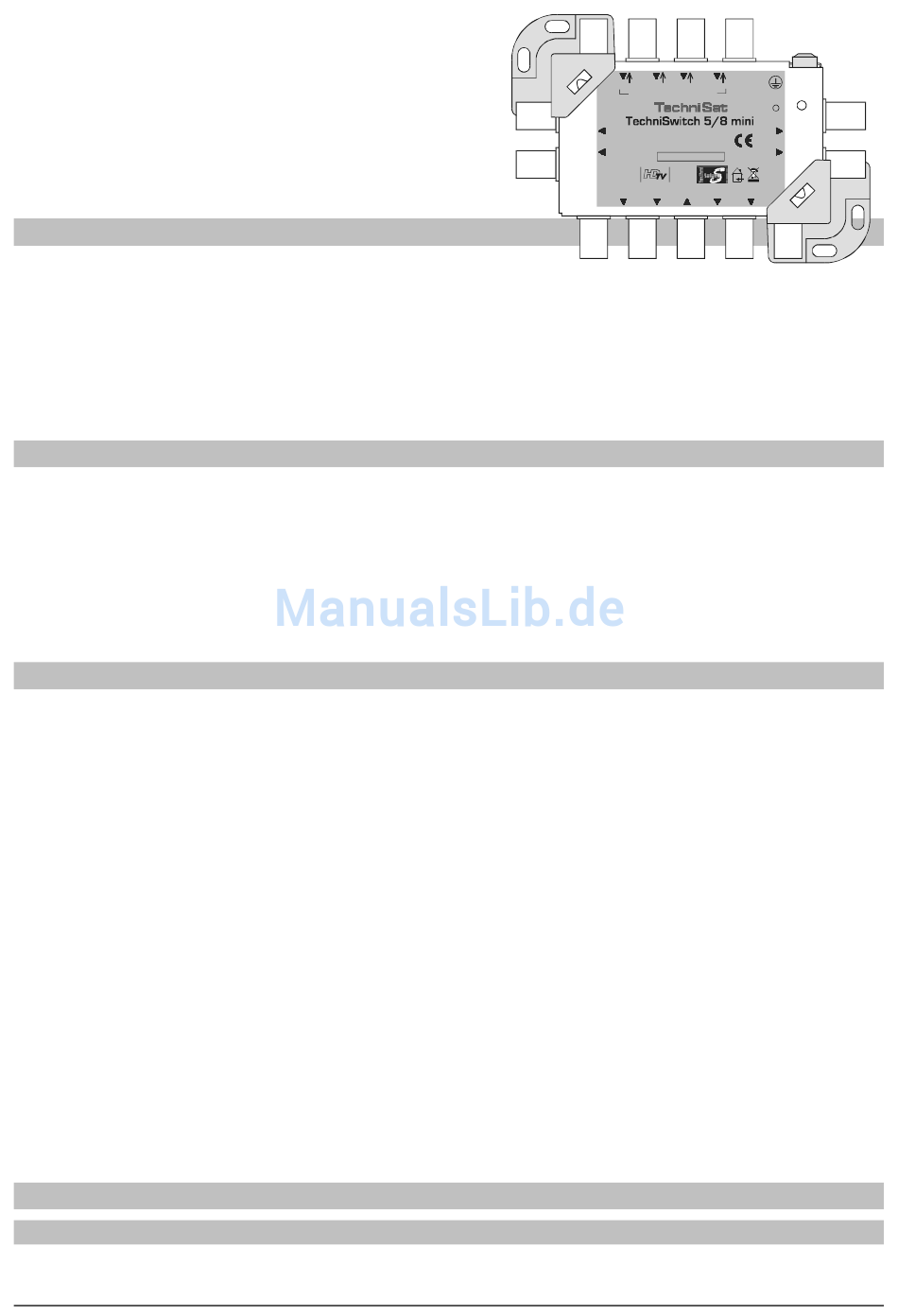

Montageanleitung
TechniSat
TechniSwitch 5/8 mini
Art.-Nr. 0000/3260
Inhalt
1
Verwendungszweck .................................................................................................................................................. 1
2
Sicherheitshinweise .................................................................................................................................................. 1
3
Montage......................................................................................................................................................................... 1
4
Montage und Inbetriebnahme der Anlage ...................................................................................................... 3
5
Technische Daten...................................................................................................................................................... 3
6
Fehlersuchhilfen ......................................................................................................................................................... 4
7
Installationsbeispiel: Anlage für acht Teilnehmer ......................................................................................... 4
1
Verwendungszweck
Der Multischalter TechniSwitch 5/8 mini dient zur Versorgung von bis zu acht Teilnehmern mit
der Sat-ZF einer Orbitposition und wahlweise mit der Terrestrik oder Kabel-TV/DOCSIS.
Im Satellitenbereich haben die Abzweige eine schräglagenentzerrte Verstärkung, so dass ohne
weitere Zubehörteile Entfernungen von insgesamt bis zu 100 m vom LNB bis zur Antennendose
überbrückt werden können. Die unteren Ausgänge 3...6 besitzen eine höhere Verstärkung und
sind somit für die Installation von weiter entfernten Anschlussdosen geeignet.
Sie benötigen keinen Netzanschluss am Montageort des Multischalters.
2
Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen vor der Montage sorgfältig durchlesen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und
durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu
montieren.
Bauen Sie die Geräte nicht in die Dachisolation ein.
Installieren Sie die Anlage im stromlosen Zustand.
Die Antennenanlage ist zu erden.
Die Antennenanlage ist, den Bestimmungen entsprechend, gegen Blitzschlag zu schützen.
Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der
elektrischen Sicherheit müssen berücksichtigt werden.
Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu
beachten.
Öffnen Sie niemals das Gerät.
Ein evtl. notwendiger Eingriff sollte nur von geschultem Personal ausgeführt werden.
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen,
bei Fehlfunktionen,
bei starken äußeren Beschädigungen.
3
Montage
3.1 Allgemeines
Eine Sternverteilung vom Dachboden oder aus der Hausmitte heraus wird empfohlen.
1
Sat: +3dB
2
1
U
High
Anlage erden/
Low
LNB
Band
Band
Line to earth!
h
v
h
v
Stamm Eingänge / trunk inputs
Power
8
Art.-Nr.: 0000/3260
Sat: +3dB
Made in Germany
7
Terr. & DOCSIS: -15 dB
DVB-
DOCSIS
S,T,C
Sat: +5...9 dB (für lange Leitungen / for longer lines)
3
4
Terr.
5
6
