Inhaltszusammenfassung für TechniSat TechniRouter 5/8x4

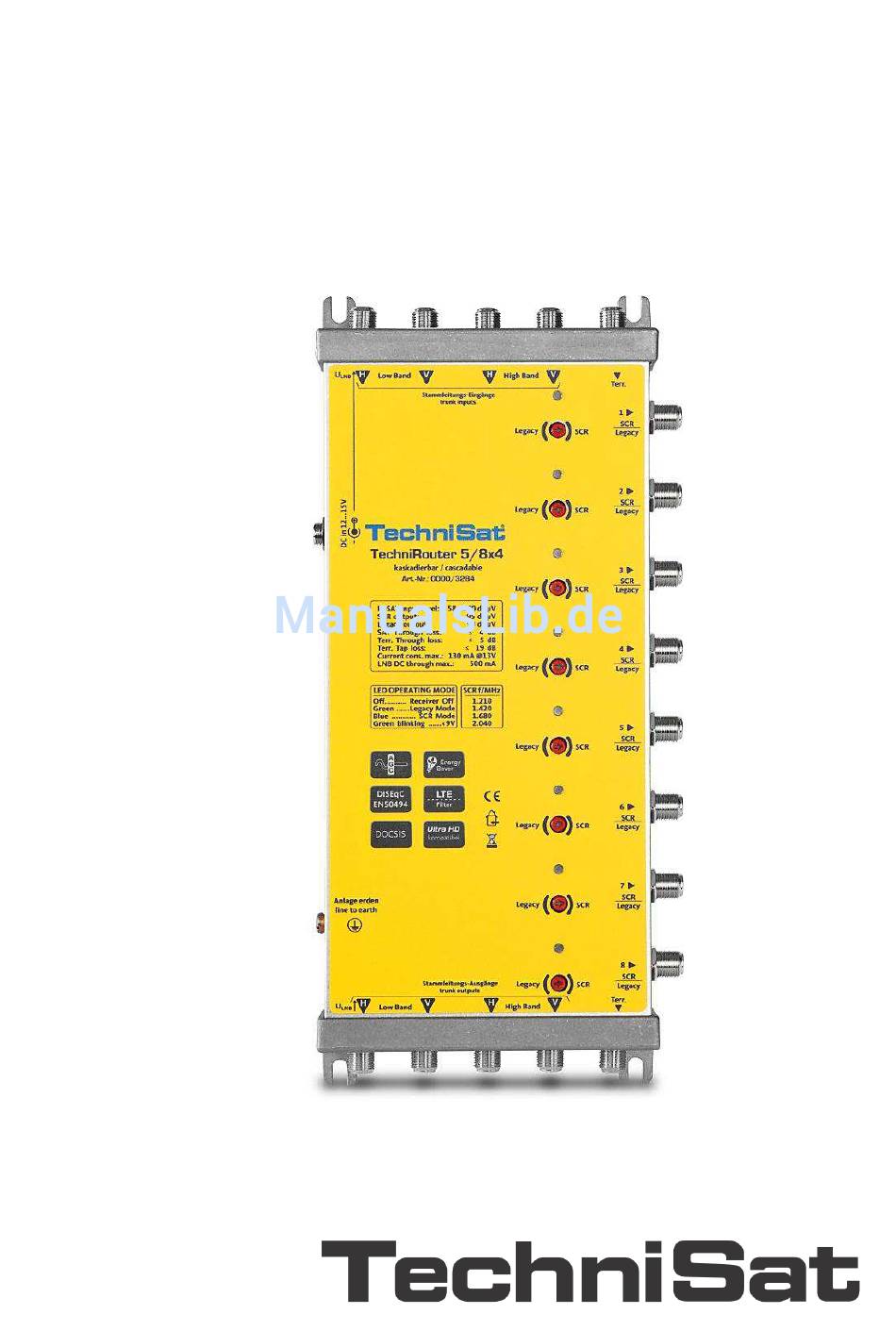

- Seite 1 Montageanleitung TechniSat TechniRouter 5/8x4 Art.-Nr. 0000/3284 www.technisat.de...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ......................... 8 Verwendungszweck Mit dem TechniRouter 5/8x4 kann man bis zu 32 Teilnehmer, verteilt auf 8 Kabelstränge, mit den kompletten Programmen einer Satellitenposition versorgen. Dabei lassen sich bestehende Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden noch mehr Teilnehmeranschlüsse benötigt lassen sich problemlos auch zwei, drei oder mehr TechniRouter... -
Seite 3: Abbildung
Öffnen Sie niemals das Gerät. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal ausgeführt werden. In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten: • das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen, •... -
Seite 4: Wahl Der Außeneinheit / Lnb
Die Stromversorgung des LNBs erfolgt über den horizontalen Low-Band-Anschluss des Routers. 4.3 Stromversorgung Der TechniRouter 5/8x4 ist für den netzteillosen Betrieb ausgelegt. Die Spannungsversorgung des Routers und des LNBs erfolgt über die angeschlossenen Empfangsgeräte - somit wird am Installationsort kein Stromanschluss benötigt. Jeder Teilnehmerausgang wird, separat, von den angeschlossenen Empfangsgeräten versorgt. -
Seite 5: Installationsbeispiel
4.5 Installationsbeispiel... -
Seite 6: Anschlussbeschaltung Der Teilnehmerausgänge
4.6 Anschlussbeschaltung der Teilnehmerausgänge Nachfolgend aufgeführt einige Beispiele der Anschlussstruktur an einem Teilnehmerausgang des TechniRouter 5/8x4. Genutzte Verteiler und Antennendosen benötigen DC-Durchlass und Diodenentkopplung. Beispiel 1 Beispiel 2 Beispiel 3 Beispiel 4 Wird ein Teilnehmerausgang im Legacymode betrieben, kann die für TechniRouter-Anwendung aufgebaute Verteilstruktur genutzt werden, jedoch ist je Verteilstruktur nur 1 Empfangsgerät... -
Seite 7: Scr/Legacy Betriebsmodi
Grün blinkend Spannung < 8,5 Volt 4.8 Kaskadieren Sie können problemlos bis zu drei TechniRouter 5/8x4 kaskadieren. Machen Sie eine Pegelberechnung um sicher zu stellen, dass der Eingangspegel an den Routern innerhalb des zulässigen Pegelbereichs liegt (siehe Kapitel „Technische Daten“). -
Seite 8: Technische Daten
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 09/15 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.com www.technisat.de...
