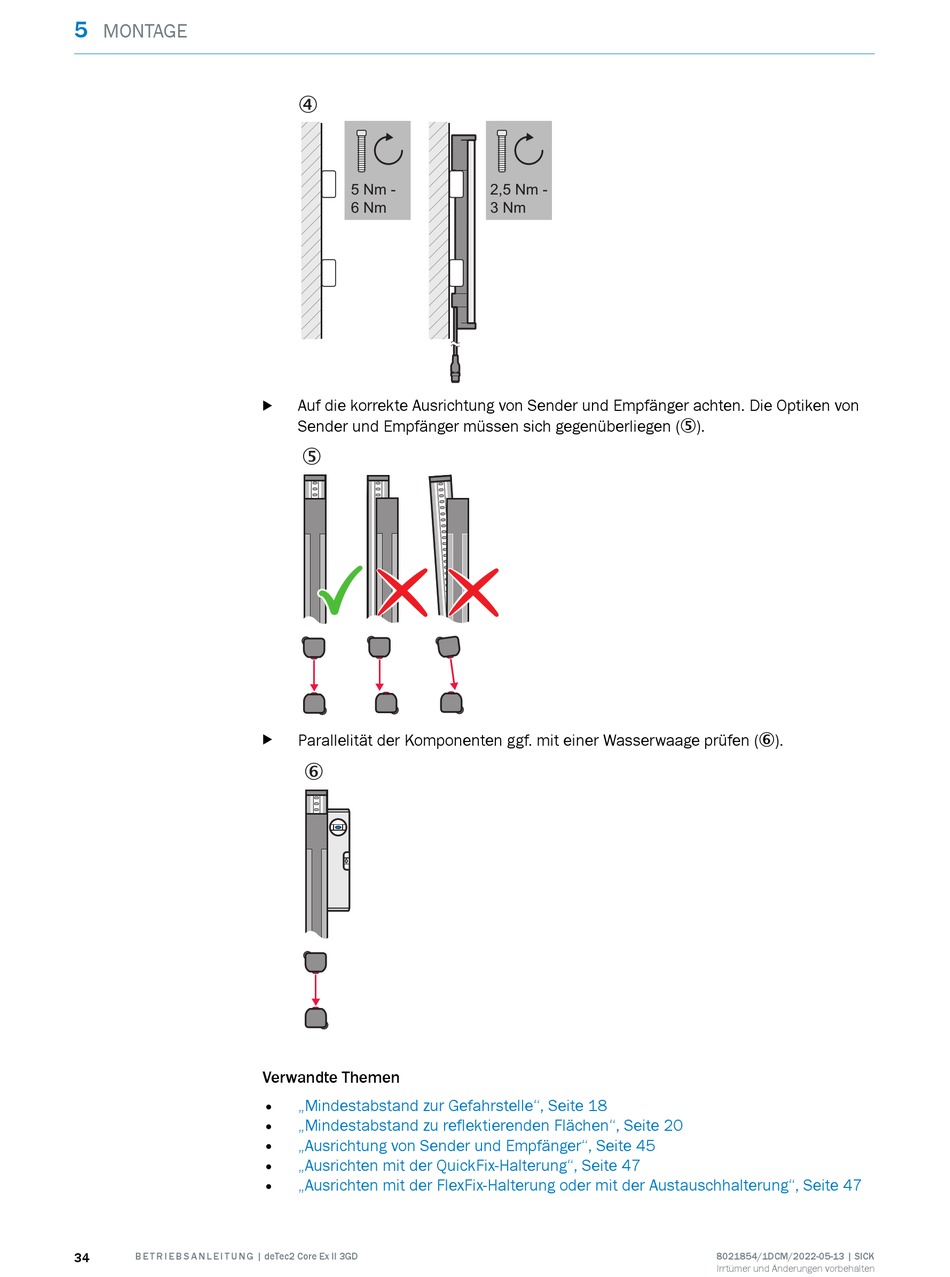

SICK deTec2 Core Ex II 3GD Bedienungsanleitung Seite 34

5
MONTAGE
34 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
4
5 Nm -
6 Nm
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
b
Sender und Empfänger müssen sich gegenüberliegen (5).
5
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen (6).
b
6
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 18
• „Mindestabstand zu reflektierenden Flächen", Seite 20
• „Ausrichtung von Sender und Empfänger", Seite 45
• „Ausrichten mit der QuickFix-Halterung", Seite 47
• „Ausrichten mit der FlexFix-Halterung oder mit der Austauschhalterung", Seite 47
2,5 Nm -
3 Nm
8021854/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
