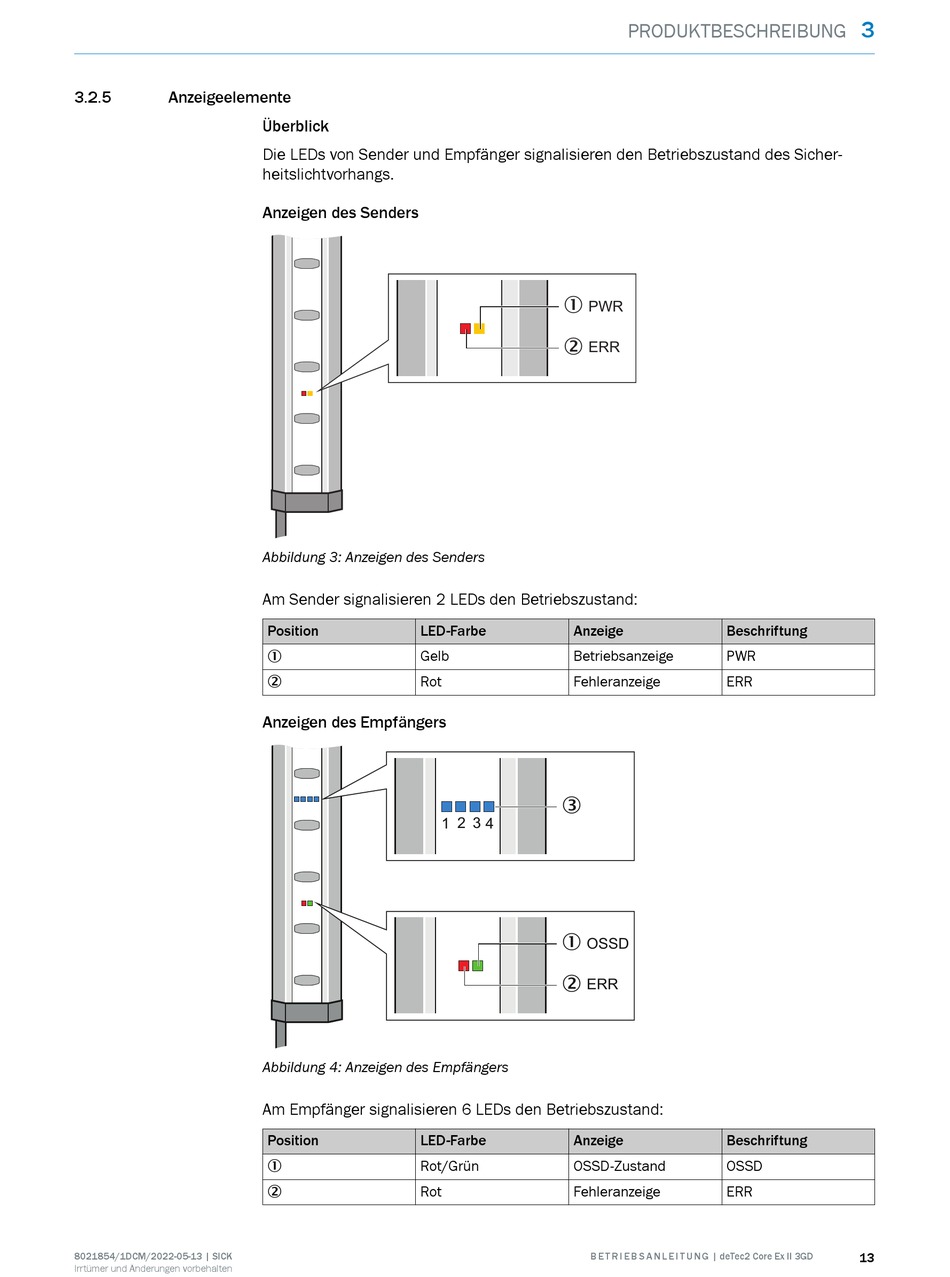

3.2.5

Anzeigeelemente

8021854/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand des Sicher‐
heitslichtvorhangs.

Anzeigen des Senders

Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
1
Rot
2
Anzeigen des Empfängers
1 2 3 4
Abbildung 4: Anzeigen des Empfängers
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
PRODUKTBESCHREIBUNG
1
PWR
2
ERR
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
3
1
OSSD
2
ERR
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
3
13
