Ausrichten Mit Der Compact Flexfix-Halterung; Flexfix-Halterung: Vertikal Verschieben/Drehen - SICK deTec2 Core Ex II 3GD Bedienungsanleitung

7
INBETRIEBNAHME
7.3.4

Ausrichten mit der Compact FlexFix-Halterung

48 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
± 15°

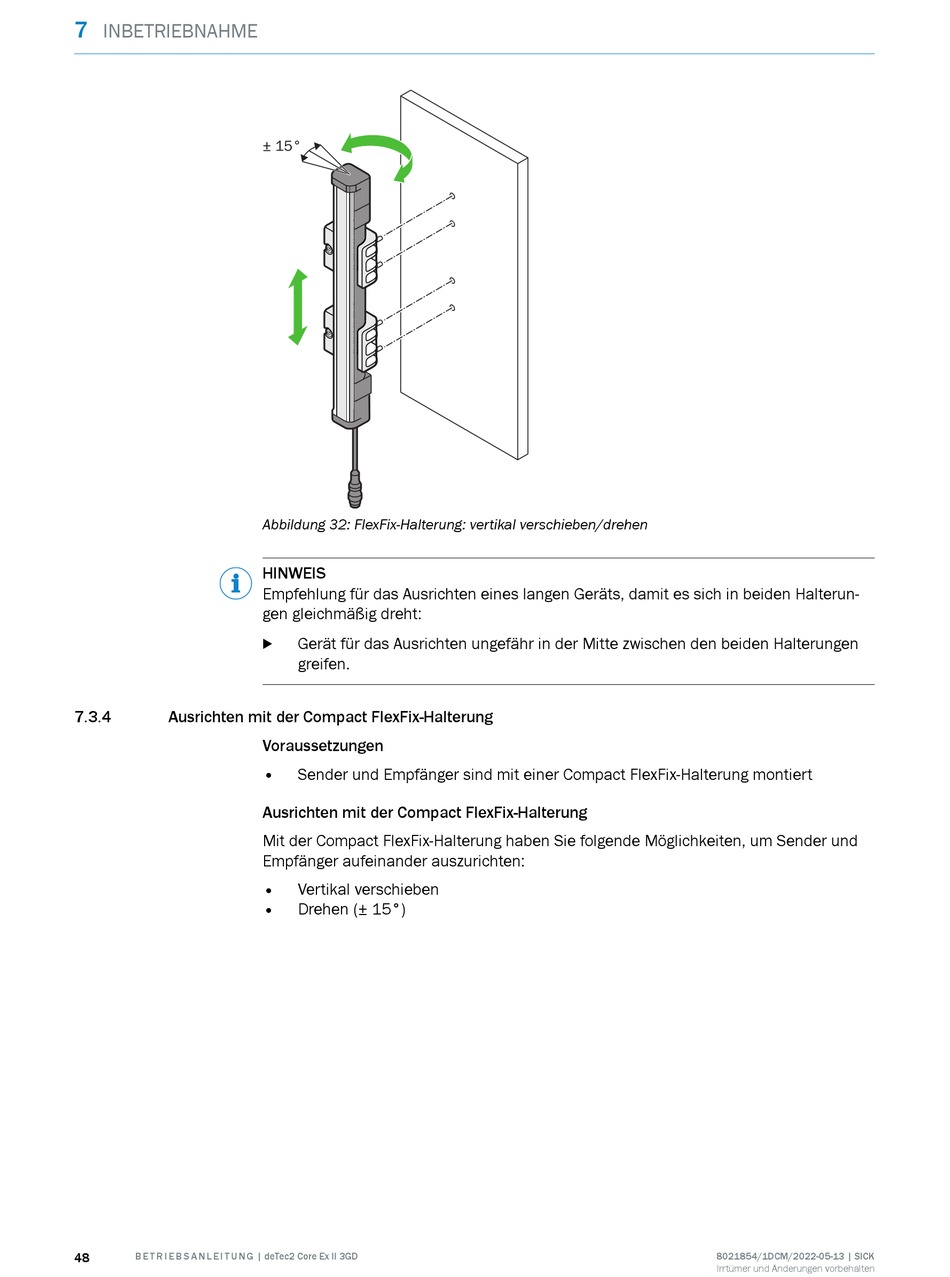

Abbildung 32: FlexFix-Halterung: vertikal verschieben/drehen
HINWEIS
Empfehlung für das Ausrichten eines langen Geräts, damit es sich in beiden Halterun‐
gen gleichmäßig dreht:
Gerät für das Ausrichten ungefähr in der Mitte zwischen den beiden Halterungen
b
greifen.
Voraussetzungen
• Sender und Empfänger sind mit einer Compact FlexFix-Halterung montiert
Ausrichten mit der Compact FlexFix-Halterung
Mit der Compact FlexFix-Halterung haben Sie folgende Möglichkeiten, um Sender und
Empfänger aufeinander auszurichten:
• Vertikal verschieben
• Drehen (± 15°)
8021854/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
