12.6 Maßzeichnungen
8021854/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
Schutzfeldhöhe in mm
1500
1650
1800
1950
2100
1) Toleranz: ± 50 g.
29,5
(32,7)

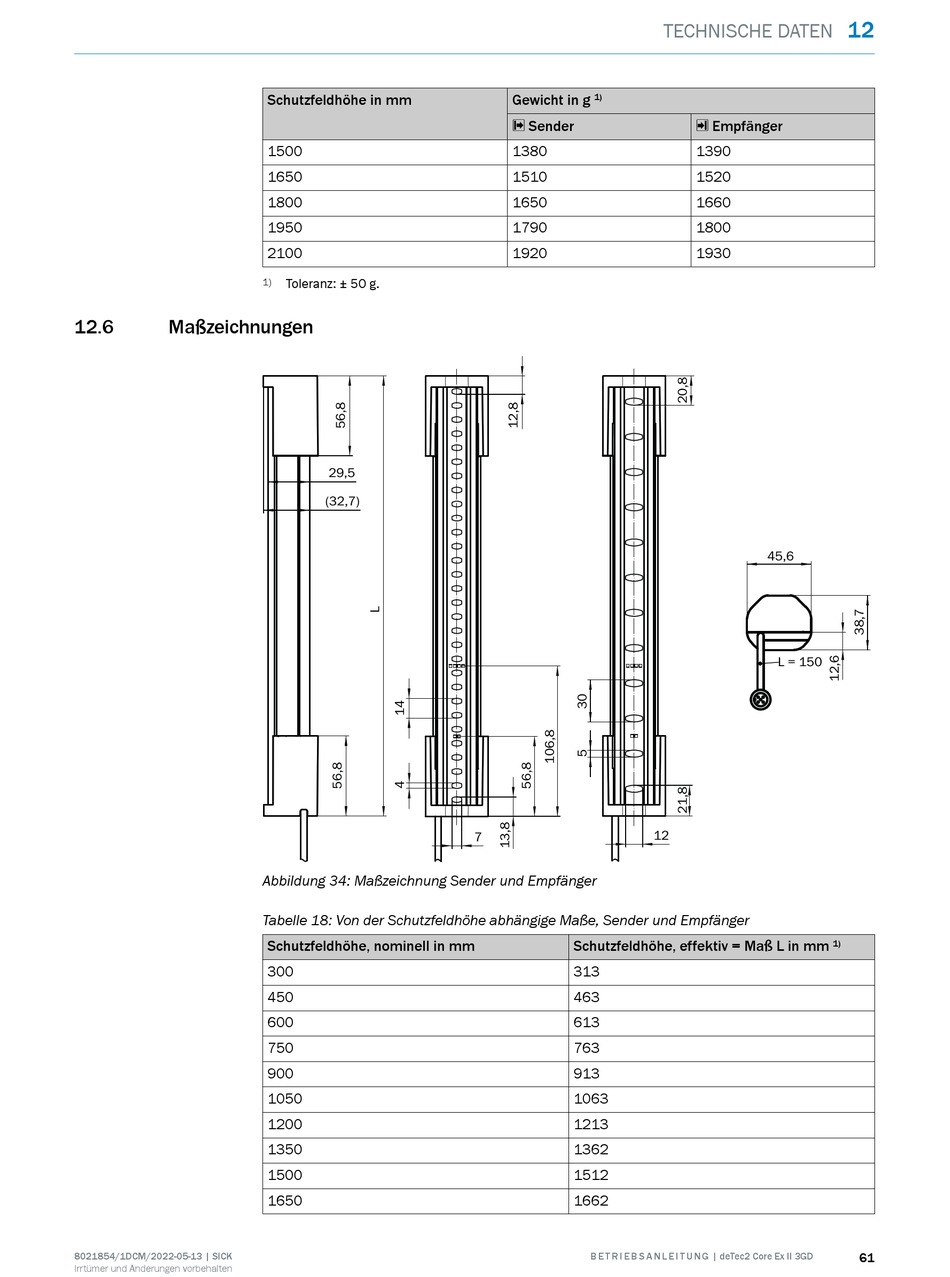

Abbildung 34: Maßzeichnung Sender und Empfänger
Tabelle 18: Von der Schutzfeldhöhe abhängige Maße, Sender und Empfänger
Schutzfeldhöhe, nominell in mm
300
450
600
750
900
1050
1200
1350
1500
1650
Gewicht in g
1)
s Sender
1380
1510
1650
1790
1920
7
Schutzfeldhöhe, effektiv = Maß L in mm
313
463
613
763
913
1063
1213
1362
1512
1662
B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
TECHNISCHE DATEN
r Empfänger
1390
1520
1660
1800
1930
45,6
L = 150
12
1)
12
