6
ELEKTRISCHE INSTALLATION
6.3 Systemanschluss über Verbindungsleitung (M12, 5-polig auf 8-polig)
44 B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD

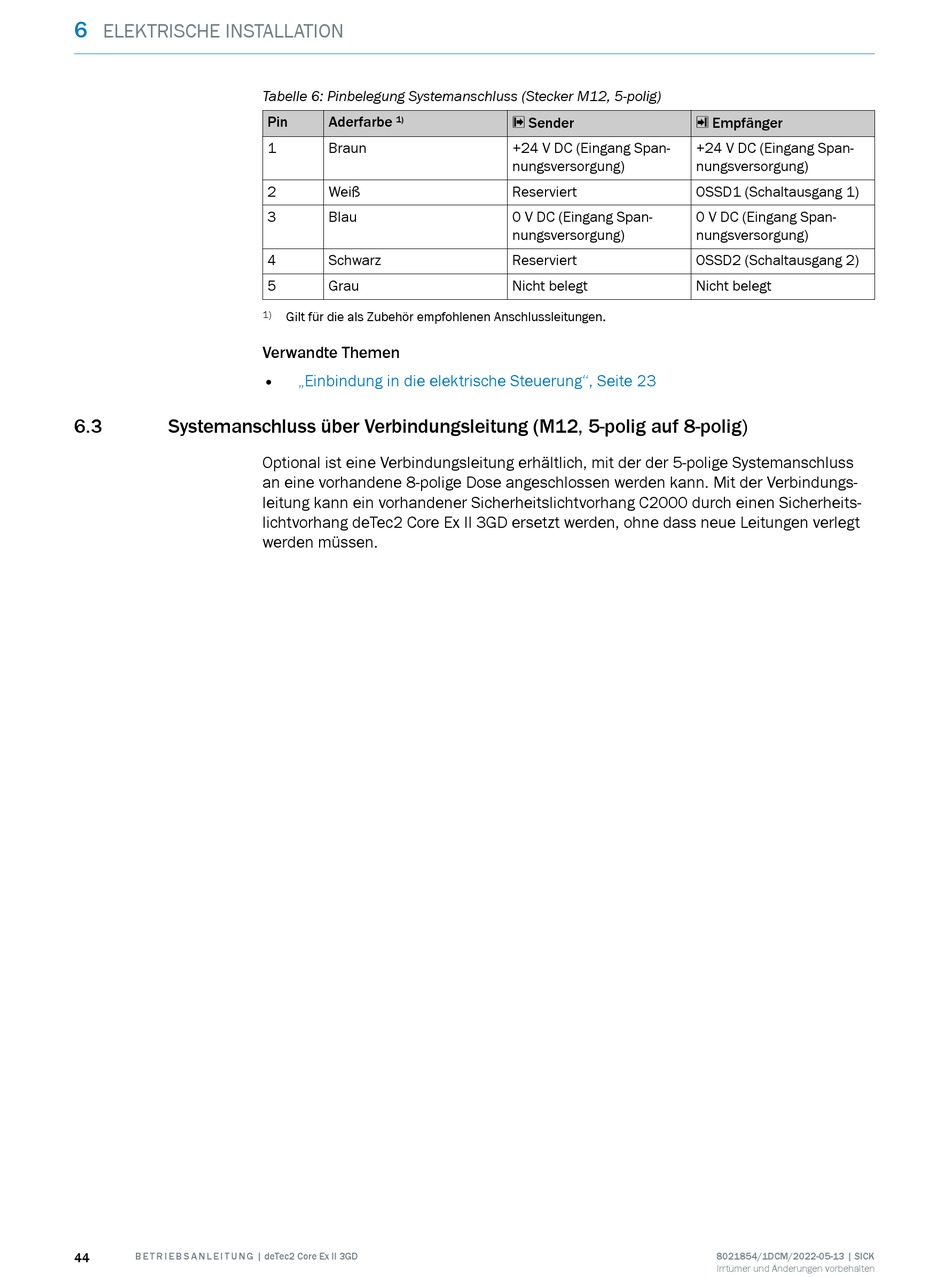

Tabelle 6: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 23
Optional ist eine Verbindungsleitung erhältlich, mit der der 5-polige Systemanschluss
an eine vorhandene 8-polige Dose angeschlossen werden kann. Mit der Verbindungs‐
leitung kann ein vorhandener Sicherheitslichtvorhang C2000 durch einen Sicherheits‐
lichtvorhang deTec2 Core Ex II 3GD ersetzt werden, ohne dass neue Leitungen verlegt
werden müssen.
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
8021854/1DCM/2022-05-13 | SICK
Irrtümer und Änderungen vorbehalten
