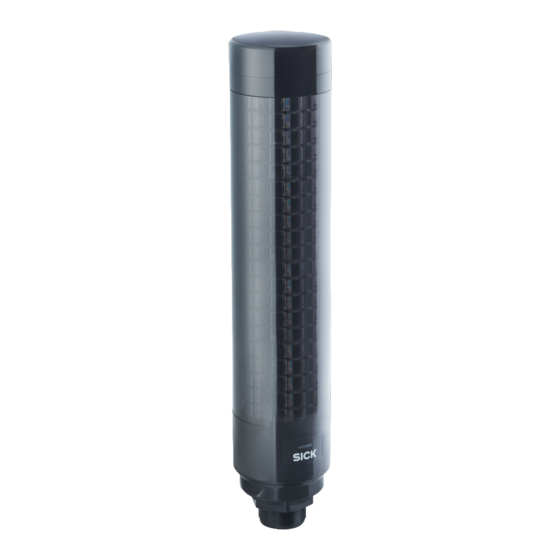

Inhaltszusammenfassung für SICK Smart Light Tower SLT SLT060-0B010J700
- Seite 23 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
- Seite 24 Elektrische Installation..............29 20.1 Verbindungsleitung anschließen............. Bedienung..................32 21.1 Betriebsarten.................... 21.2 Konfiguration.................... Störungsbehebung................41 Demontage und Entsorgung............41 Wartung....................41 Technische Daten................42 25.1 Technische Daten..................25.2 Maßzeichnungen..................Anhang....................43 8026183 / 2021-04-29 | SICK Subject to change without notice...
-
Seite 25: Allgemeine Sicherheitshinweise
Anforderungen genutzt wird. Jede Verwendung, die über die jeweils genannten Bereiche hinausgeht, wird als nicht bestimmungsgemäße Verwendung angesehen und führt zum Verfall jeglicher Gewährleistungsansprüche gegenüber der SICK AG Die bestimmungsgemäße Verwendung ist nur gewährleistet, wenn das Gehäuse vollständig 8026183 / 2021-04-29 | SICK... -
Seite 26: Produktbeschreibung
Summer-Einheit können nach IO-Link-Standards individuell konfiguriert und betrieben werden. Es ist möglich, Parameter des Gerätes während des Betriebes zu ändern. Die Konfiguration erfolgt entweder über die SICK-Software SOPAS ET (kostenlos erhältlich auf www.sick.com) oder direkt über die SPS-Schnittstelle. Weitere Spezifikationen finden Sie in den technischen Daten (siehe "Technische Daten",... -
Seite 27: Montage
Wasserdichtigkeit des Gerätes wegen möglicher Unebenheiten an der Installationsfläche aufrechtzuerhalten. • Wenn eine Abdichtung von der Mutterseite (im Inneren der Maschine) erforderlich ist, tragen Sie eine geeignete Dichtmasse für die M30-Mutter auf das -Zoll-NPT- Gewinde auf. 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 28: Montage Auf Maschinengehäuse
Montagefläche Ø 31 mm M30 Mutter 19.5 Montage auf Stab Schrauben sie einen Stab mit ½ Zoll NPT auf das Innengewinde der Signalleuchte. Das empfohlene Anzugsdrehmoment liegt bei 2,25 Nm. 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 29: Montage Smart Light Buzzer Slb
Für den SLT ist kein separater Versorgungsspannungsanschluss erforderlich. Die Ver‐ sorgung wird über die IO-Link-Schnittstelle vom übergeordneten IO-Link Master bereit‐ gestellt. Anschluss der Signalleuchte muss spannungsfrei erfolgen. : 18... 30 V DC, siehe "Technische Daten", Seite 42 8026183 / 2021-04-29 | SICK Subject to change without notice... - Seite 30 ELEKTRISCHE INSTALLATION Tabelle 5: IO-Link Port, M12, A-kodiert, Port class A Signal Beschreibung + (L+) +24 V DC n.c. 0 V (logic ground) IO-Link n.c. 8026183 / 2021-04-29 | SICK Subject to change without notice...
-
Seite 31: Verbindungsleitung Anschließen
Positionieren Sie den Grundkörper wieder in der Sockelhalterung und drehen Sie den Grundkörper im Uhrzeigersinn, um so die Signalleuchte zu fixieren. Achten Sie hierbei auf die Positionsmarkierungen. (1 Unlocked, 2 Locked) 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 32: Bedienung
Segment dazu kommt, bleiben aber aktiviert. Nur das oberste Segment zeigt eine Animation. • Alle Segmente zeigen das Leuchtbild des obersten Segmentes, um auf den aktuel‐ len Füllstand aufmerksam zu machen, z.B. im Falle einer Überflusswarnung. 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 33: Konfiguration
SOPAS ET und installieren Sie die SDD der SLT wie im folgenden Abschnitt beschrieben. SDD über den Gerätekatalog hinzufügen Öffnen Sie den Gerätekatalog (1) und anschließend das SDD-Installationsmenü via Zahnrad-Icon (2): 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 34: Herstellung Der Verbindung Zum Slt
Steuerung des SLT, deren Funktionen in den folgenden Abschnitten erläutert wer‐ den. 21.2.1.2 Überblick über SOPAS ET und Standardfunktionen auf den einzelnen Seiten Die Seiten des SLT haben das folgende allgemeine Layout: 8026183 / 2021-04-29 | SICK Subject to change without notice... - Seite 35 Parametrierungen oder wenn Fehler auftreten. Jede Benachrichtigung kann durch Klicken auf den Eintrag quittiert wer‐ den. Seite aktualisieren Wenn Sie auf diese Schaltfläche klicken, wird der Seiteninhalt aktualisiert. 8026183 / 2021-04-29 | SICK Subject to change without notice...
- Seite 36 Konfigurierbare Seiten werden so lange in Grau angezeigt, bis der Bearbeitungsmodus aktiviert wird. Betriebsart Beim SLT gibt es nur die Betriebsart RUN. Für diese Betriebsart ist kein Passwort vorgesehen. Bei anderen SICK Produkten gibt es noch weitere Betriebsarten, welche die Eingabe eines Passwortes erforderlich machen. 21.2.1.2.1 Seite STATUS Bei der Seite „STATUS“...
- Seite 37 Segment übertragen. Im rechten Bereich stehen Betriebsart-spezifische Funktionen zur Auswahl. Im mittlere Teil der Registerkarte werden die entsprechenden Konfigurati‐ onen als Vorschau dargestellt. Die Farben und Icons signalisieren wie jedes einzelne Segment konfiguriert ist. 8026183 / 2021-04-29 | SICK Subject to change without notice...
- Seite 38 Es wird festgelegt, ob die LEDs ihre Farbe oder ihr Leuchtbild ändern sollen, sobald das darüber liegende LED-Segment zu leuchten beginnt. Es gibt hier drei Optionen: - Die bisher aktivierten Segmente behalten ihre Leuchtanimation 8026183 / 2021-04-29 | SICK Subject to change without notice...
- Seite 39 Piepen, langsam Langsamer, periodischer Ton 3378 Hz Piepen, mit Pause Schneller, periodischer Ton mit 3378 Hz Pause Pfeifen, mit Pause Schneller, Hoch/Tief Ton mit Pause 2016 Hz & 3012 Hz 8026183 / 2021-04-29 | SICK Subject to change without notice...
-
Seite 40: Konfiguration Via Io-Link-Master Basierend Auf Der Iodd
Anstelle des SiLink2-IO-Link-Masters können auch andere IO-Link Master zur Konfigura‐ tion des SLT verwendet werden. Beispielsweise ermöglicht der SIG200 IO-Link Master (erhältlich unter www.sick.com) die Nutzung einer grafischen Oberfläche, die aus der IODD (IO-Link Gerätebeschreibungsdatei) des SLT generiert wird. Hierbei ist keine SDD nötig, da die Konfiguration direkt über die in der IODD beschriebenen Parameter vorge‐... -
Seite 41: Konfiguration Via Direktzugriff Auf Service- Und Prozessdaten
öffentlichen Sammelstellen abzugeben. • WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. Wartung SICK-Geräte sind wartungsfrei. 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 42: Technische Daten
IP65 (im montierten Zustand) Schutzklasse Abmessungen 281 x Ø 60 mm 53,5 x Ø 60 mm Gewicht 0,54 kg 0,06 kg Gehäusematerial Polycarbonate (PC) Polycarbonate (PC) Inkl. Zubehör Summer SLB060-0B010K700 8026183 / 2021-04-29 | SICK Subject to change without notice... -
Seite 43: Maßzeichnungen
Maßzeichnungen Ø 60 ß à Ø 52 Abdeckung Grundkörper 20 LED-Segmentanzeige IO-Link Status LED Positionsmarkierung Sockel Wasserdichte Folie Befestigungsmutter (M30) Summereinheit (Optional) M12-Anschluss (IO-Link) ß ½ Zoll Gewinde à Anhang 8026183 / 2021-04-29 | SICK Subject to change without notice...
