5
MONTAGE
32
B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD
s

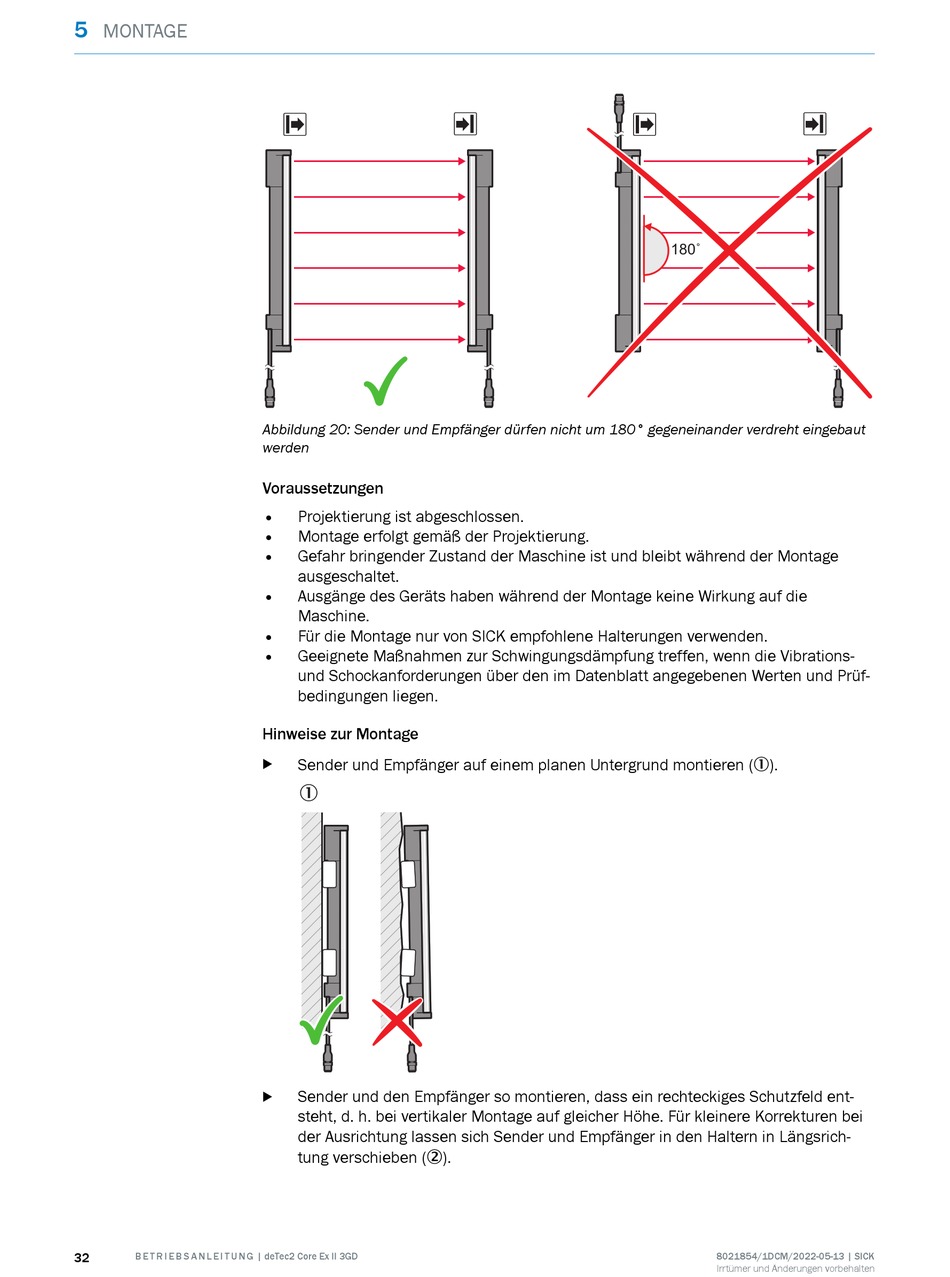

Abbildung 20: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Voraussetzungen
•
Projektierung ist abgeschlossen.
•
Montage erfolgt gemäß der Projektierung.
•
Gefahr bringender Zustand der Maschine ist und bleibt während der Montage
ausgeschaltet.
•
Ausgänge des Geräts haben während der Montage keine Wirkung auf die
Maschine.
•
Für die Montage nur von SICK empfohlene Halterungen verwenden.
•
Geeignete Maßnahmen zur Schwingungsdämpfung treffen, wenn die Vibrations-
und Schockanforderungen über den im Datenblatt angegebenen Werten und Prüf‐
bedingungen liegen.
Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren (1).
b
1
Sender und den Empfänger so montieren, dass ein rechteckiges Schutzfeld ent‐
b
steht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekturen bei
der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längsrich‐
tung verschieben (2).
r
s
r
180˚
