- Seite 2 ZHIYUN FIVERAY M20C Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Kurze■Einführung ■ Kurze■Einführung■ · ··················· 1 Produktliste ■ Verpackungsinhalt■ ··················· 4 Bedienelemente■und■Komponenten■des■ZHIYUN■ ■ FIVERAY■M20C Bedienelemente■und■Komponenten■des■ZHIYUN■FIVERAY■M20C■ 6 Aufladen■ ······················· 7 Aufladen ■ Montieren■von■Komponenten■zur■Modifizierung■des■ ■ Leuchtmittels Unterbringen/Entfernen■des■Fülllichts■in■bzw.■aus■der■ZHIYUN■ FIVERAY■M20C-Erweiterungshalterung■(im■Folgenden■nur■noch■als■ „Erweiterungshalterung “ ■bezeichnet)■ ··········· 8 Anbringen/Entfernen■des■ZHIYUN■FIVERAY■M20C-Diffusors■(Im■ Folgenden■nur■noch■als■„Diffusor “■bezeichnet)■ ······· 10 Anbringen/Entfernen■der■ZHIYUN■FIVERAY■M20C- Abschirmvorrichtung■mit■4■Blenden■(im■Folgenden■nur■noch■als■ „Abschirmvorrichtung■mit■4■Blenden “ ■bezeichnet)■ ····· 11 Anbringen/Entfernen■des■ZHIYUN■FIVERAY■M20C-Wabengitters■(im■... - Seite 4 Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche ■ Inhalt Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche■ ····· 15 So■verwenden■Sie■Ihr■ZHIYUN■FIVERAY■M20C ■ Tasten■und■Einstellräder■■ ················ 16 Bedienungsanleitung■·················· 17 Firmware-Aktualisierung ■ Technische■Daten■zum■Produkt ■ Haftungsausschluss■und■Warnhinweise ■ Symbole■im■Text■ ···················· 25 Hinweise■zum■sicheren■Betrieb■·············· 26 Garantiekarte ■ Garantiezeitraum···················· 27 Garantieausschlüsse■ ·················· 27 Verfahren■zur■Inanspruchnahme■der■Garantieleistungen■ ··· 27 Kontaktkarte ■...
-
Seite 5: Kurze■Einführung

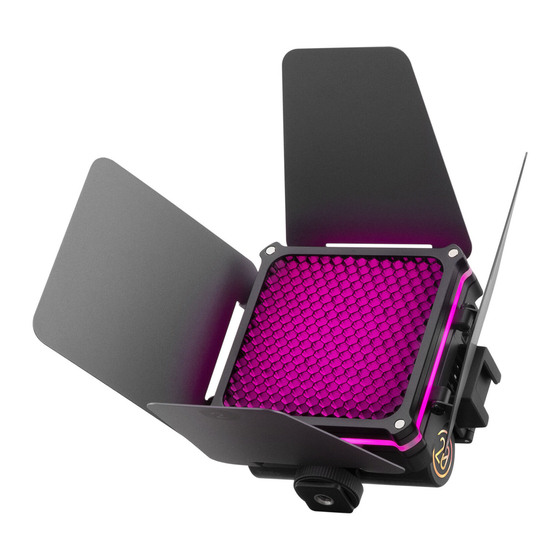

Kurze■Einführung Kurze Einführung Bei dem ZHIYUN FIVERAY M20C handelt es sich um ein tragbares und überaus leistungsstarkes LED-Vollfarbfülllicht im Taschenformat, das sich durch ein elegantes Erscheinungsbild und eine kompakte Bauweise auszeichnet. Es ermöglicht Ihnen die Anpassung der RGB-Werte und bietet diverse kreative Lichteffekte. - Seite 6 Setzen Sie dieses Produkt keinen Temperaturen von über +40 ℃ aus. Sicherheitshinweise zum Umgang mit dem Akku: ① Das Verwenden von Akkus, die nicht offiziell bei ZHIYUN erhältlich sind, ist strengstens untersagt. Sollte es erforderlich sein, den Akku durch einen neuen zu ersetzen, wenden Sie sich an den Kundendienst von ZHIYUN oder einen autorisierten Vertreter.
- Seite 7 Herunterfallen oder die Einwirkung äußerer Kräfte beschädigt werden und unter Umständen nicht mehr ordnungsgemäß funktionieren. 2. Sollten Sie das Produkt zusammen mit der ZHIYUN FIVERAY M20C- Erweiterungshalterung verwenden oder aufbewahren, achten Sie stets darauf, es von Gegenständen fernzuhalten, die leicht durch die magnetische Komponente beschädigt werden können (z.
-
Seite 8: Produktliste
Verpackungsinhalt Überprüfen Sie bitte vor der Verwendung dieses Produkts sorgfältig, ob sämtliche der nachstehend aufgelisteten Komponenten in der Produktverpackung enthalten sind. Wenden Sie sich an ZHIYUN oder Ihren örtlichen Händler, falls etwas fehlen sollte. ZHIYUN FIVERAY M20- Hauptgerät x 1... - Seite 9 Produktliste USB-C-Kabel x 1 Kurzanleitung x 1 Mit „* “ gekennzeichnetes Zubehör ist ausschließlich in dem ZHIYUN FIVERAY M20C COMBO-Paket enthalten.
-
Seite 10: Bedienelemente■Und■Komponenten■Des■Zhiyun■Fiveray■M20C
Bedienelemente■und■Komponenten■des■ZHIYUN■FIVERAY■M20C Bedienelemente und Komponenten des ZHIYUN FIVERAY M20C USB-C-Anschluss zum Laden/ Aktualisieren der Firmware Modus-/Options- Einstellrad Anzeigebildschirm Parameter- Einstellrad Kühlschlitze Eingebauter Akku Kühlschlitze Leuchtenschirm... -
Seite 11: Aufladen
(100 – 240 V/AC) USB-Ladegerät USB-C-Kabel ① Wir empfehlen, den in dem FIVERAY M20C integrierten Akku vor jeder Verwendung vollständig aufzuladen. Eine zu geringe Akkukapazität kann eine Beeinträchtigung der Leistung des Produkts nach sich ziehen. ② Im Lieferumfang sind keine USB-Ladegeräte enthalten. -
Seite 12: Montieren■Von■Komponenten■Zur■Modifizierung■Des■Leuchtmittels
① und öffnen Sie den Haltebügel, indem Sie ihn zur Seite schwenken ② . Bringen Sie dann das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter ③ . Klappen Sie anschließend den Haltebügel wieder zu und üben Sie ein wenig Druck darauf aus, bis der Verriegelungsschalter spürbar einrastet ④... - Seite 13 ① und öffnen Sie den Haltebügel, indem Sie ihn zur Seite schwenken ② . Nehmen Sie dann das ZHIYUN FIVERAY M20C aus der Erweiterungshalterung heraus ③ . Klappen Sie anschließend den Haltebügel wieder zu und üben Sie ein wenig Druck darauf aus, bis der Verriegelungsschalter spürbar einrastet ④...
-
Seite 14: Anbringen/Entfernen Des Zhiyun Fiveray M20C-Diffusors (Im Folgenden Nur Noch Als „Diffusor " Bezeichnet)
Anbringen/Entfernen des ZHIYUN FIVERAY M20C-Diffusors (Im Folgenden nur noch als „Diffusor “ bezeichnet) Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter, richten Sie die vier Ecken des Diffusors an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind. -
Seite 15: Abschirmvorrichtung Mit 4 Blenden (Im Folgenden Nur Noch Als „Abschirmvorrichtung Mit 4 Blenden " Bezeichnet)
„Abschirmvorrichtung mit 4 Blenden “ bezeichnet) Unterbringen in der Erweiterungshalterung: Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter, richten Sie die vier Ecken der Abschirmvorrichtung mit 4 Blenden an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind ①... -
Seite 16: Anbringen/Entfernen Des Zhiyun Fiveray M20C-Wabengitters (Im Folgenden Nur Noch Als „Wabengitter " Bezeichnet)
Anbringen/Entfernen des ZHIYUN FIVERAY M20C-Wabengitters (im Folgenden nur noch als „Wabengitter “ bezeichnet) Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter, richten Sie die vier Ecken des Wabengitters an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind. -
Seite 17: Anbringen■Des■Stativs
Anbringen■des■Stativs Anbringen des Stativs Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter und montieren Sie dann die Kombination aus Erweiterungshalterung und Fülllicht auf dem Stativ. -
Seite 18: Verwenden■Mit■Einer■Kamera
Verwenden■mit■einer■Kamera Verwenden mit einer Kamera Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter, richten Sie die Unterseite der Erweiterungshalterung an den sich oben auf der der Kamera befindlichen Zubehörschuh aus und montieren Sie dann die Kombination aus Erweiterungshalterung und Fülllicht am Zubehörschuh der... -
Seite 19: Anbringen Des Fülllichts Mit Hilfe Der Magnetfläche
Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche Anbringen des Fülllichts mit Hilfe der Magnetfläche Bringen Sie das ZHIYUN FIVERAY M20C in der Erweiterungshalterung unter und verwenden Sie die Magnetfläche, um die Kombination aus Erweiterungshalterung und Fülllicht an einem Metallgegenstand zu befestigen. -
Seite 20: So■Verwenden■Sie■Ihr■Zhiyun■Fiveray■M20C
So■verwenden■Sie■Ihr■ZHIYUN■FIVERAY■M20C Blicken Sie während des Betriebs NICHT in die LED-Chips des Leuchtmittels. Das Gehäuse des Produkts entspricht der Schutzart IP20. Tasten und Einstellräder Modus-/Options-Einstellrad: Einmal drücken+gedrückt halten: Einschalten Gedrückt halten: Ausschalten Einzelner Tastendruck: Modi wechseln Doppelter Tastendruck: Zum vorherigen Modus wechseln Dreifacher Tastendruck: Auflösen der Bluetooth-... -
Seite 21: Bedienungsanleitung
1. Einstellungen im CCT-Modus Im CCT-Modus können Sie die Helligkeit/die Farbtemperatur/den Grün-Magenta- Wert des ZHIYUN FIVERAY M20C beliebig anpassen. Möchten Sie den CCT-Modus aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option. Drehen Sie dann das Einstellrad zur Auswahl des Modus/der Option, um zwischen den Optionen „Brightness “... - Seite 22 3. Einstellungen im RGB-Modus Im RGB-Modus können Sie die Werte der roten, grünen und blauen Farbkanäle des ZHIYUN FIVERAY M20C beliebig anpassen, um eine Vielzahl von Lichteffekten im Vollfarbspektrum zu mischen. Möchten Sie den HSI-Modus aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option.
- Seite 23 Polizeiwagen, Party, Feuerwerk, Änderung der Farbe nach Zyklus, Änderung der Farbe durch Flimmern und Änderung der Farbe durch Blinken. Möchten Sie den FX-Modus des ZHIYUN FIVERAY M20C-Fülllichts aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option.
- Seite 24 5. Einstellungen im Musik-Modus Bei Aktivierung des Musik-Modus verändert sich die Vollfarbausleuchtung des ZHIYUN FIVERAY M20C in Echtzeit zum Rhythmus der Musik, wodurch eine noch intensivere musikalische Untermalung geschaffen wird. Möchten Sie den Musik-Modus aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option.
-
Seite 25: Firmware-Aktualisierung
ZHIYUN FIVERAY M20C befindlichen USB-C-Anschluss und das andere Ende an einen freien USB-Anschluss Ihres Computers an. 4. Öffnen Sie das Programm „Zhiyun Led Tools “ , klicken Sie auf die Schaltfläche „Open “ und klicken Sie dann auf die Schaltfläche „Firmware Upgrade “ . Klicken Sie unter dem Reiter „Browse “... - Seite 26 Firmware-Aktualisierung Möglichkeit 2: Alternativ können Sie die Firmware des ZHIYUN FIVERAY M20C auch über die App „ZY Vega “ aktualisieren. Weitere Informationen dazu finden Sie auf der offiziellen Website von ZHIYUN unter www.zhiyun-tech.com, indem Sie die Rubrik mit den Videoanleitungen zum ZHIYUN FIVERAY M20C aufrufen.
-
Seite 27: Technische■Daten■Zum■Produkt
Technische■Daten■zum■Produkt Modellbezeichnung: PLM103 Max. Ausgangsleistung 20 W Akkukapazität 4500 mAh Farbtemperaturbereich 2500 – 10000 K Dimmbereich 0 - 100 % 0 - 360° CRI/TLCI CRI: ≥ 94; TLCI: ≥ 96 LED-Chip Beleuchtungsstärke (Höchstwert ohne 1950 lx Labordaten 1 Reflektor) Ladedauer (PD- Labordaten 2 Schnellladeverfahren) - Seite 28 Technische■Daten■zum■Produkt Labordaten 2: Die Daten wurden bei einer gleichbleibenden Umgebungstemperatur von 25 °C und unter Verwendung eines PD- Schnellladegeräts mit einer Ladeleistung von 27 W erfasst. Die in diesem Testverfahren ermittelte Ladedauer beträgt 2 Stunden. Beachten Sie, dass die tatsächliche Ladedauer stets von den Umgebungsbedingungen abhängig ist und von dem angegebenen Wert abweichen kann.
-
Seite 29: Haftungsausschluss■Und■Warnhinweise
Ihnen und unbeteiligten Dritten schwere Verletzungen sowie Geräte- und andere Sachschäden. Guilin Zhishen Information Technology Co., Ltd. (im Folgenden „ZHIYUN “ genannt) behält sich alle Rechte für die endgültige Auslegung dieser Anleitung und anderer Dokumente mit Bezug auf dieses Produkt vor. -
Seite 30: Hinweise Zum Sicheren Betrieb
Dieses Produkt ist nicht dazu vorgesehen, unbeaufsichtigt von Kindern verwendet zu werden. Verwenden Sie es NICHT mit inkompatiblen Komponenten oder auf eine nicht in den von ZHIYUN bereitgestellten Produktdokumenten erwähnte Weise. Die Sicherheitsleitlinien hierin enthalten Anleitungen zu Sicherheit, Bedienung und Wartung. Um die ordnungsgemäße Bedienung des Produkts sicherzustellen und sowohl Schäden als auch ernsthaften Verletzungen vorzubeugen, ist es wichtig,... -
Seite 31: Garantiekarte
Garantiezeitraum als defekt erweist, die 12 Monate ab dem Kaufdatum beginnt. Der Garantiezeitraum variiert jedoch je nach Produkt und Land des Kaufs. Bitte wenden Sie sich auf der offiziellen Website von ZHIYUN an unser Kundendienstteam oder an Ihre Verkaufsstelle, um detaillierte Garantieinformationen zu erhalten. - Seite 32 Garantiekarte Kundeninformationen Name des Kunden: Rufnummer: Anschrift: Verkaufsinformationen Verkaufsdatum: Seriennummer des Produkts: Name des Vertragshändlers: Rufnummer des Vertragshändlers: Erster Wartungsbericht Datum der Unterschrift des Technikers: Wartung: Problemursache: Ergebnis der □ Nicht □ Behoben □ Erstattet/Ersetzt Wartung: behoben...
-
Seite 33: Kontaktkarte
Kontaktkarte Website Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram... -
Seite 34: Qualitäts-Zertifikat
Üb erpr üfun gd em Ve rkau foff en . Qualitätsprüfer: Eine vollständige Auflistung der Produktinformationen finden Sie auf der offiziellen Webseite von ZHIYUN: Sämtliche der auf www.zhiyun-tech. com bereitgestellten Informationen können jederzeit und ohne vorherige Ankündigung aktualisiert werden. ZHIYUN ™ ist eine Marke von ZHISHEN.
