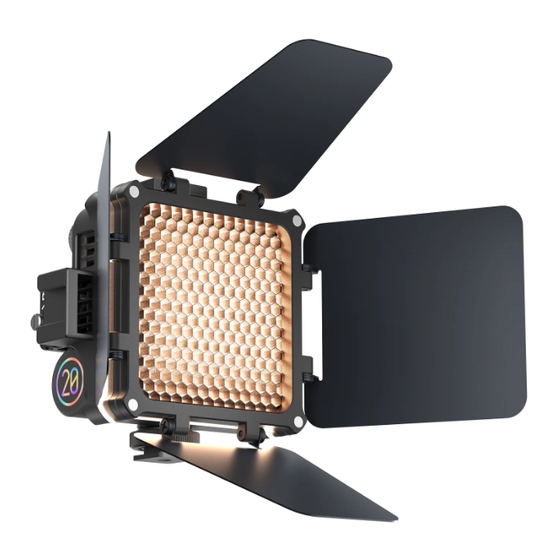

Verwandte Anleitungen für Zhiyun FIVERAY M20
Inhaltszusammenfassung für Zhiyun FIVERAY M20
- Seite 1 In diesem PDF-Dokument stehen Ihnen die folgenden Funktionen zur Verfügung. Schnelle Stichwortsuche Geben Sie das Stichwort in das Suchfeld ein und klicken Sie auf die Suchschaltfläche Schneller Sprung zwischen den Kapiteln Klicken Sie im Inhaltsbereich auf den Titel eines bestimmten Kapitels, um zu diesem zu springen *Für die Unterstützung der oben genannten Funktionen wird eine Software wie Adobe Reader benötigt.
- Seite 2 ZHIYUN FIVERAY M20 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Kurze■Einführung ■ Kurze■Einführung■ · ··················· 1 Produktliste ■ Verpackungsinhalt■ ··················· 4 Bedienelemente■und■Komponenten■des■ZHIYUN■ ■ FIVERAY■M20 Bedienelemente■und■Komponenten■des■ZHIYUN■FIVERAY■M20■ Aufladen ■ Montieren■von■Komponenten■zur■Modifizierung■des■ ■ Leuchtmittels Unterbringen/Entfernen■des■Fülllichts■in■bzw.■aus■der■ZHIYUN■ FIVERAY■M20-Erweiterungshalterung■(im■Folgenden■nur■noch■als■ „Erweiterungshalterung “ ■bezeichnet)■ ··········· 8 Anbringen/Entfernen■des■ZHIYUN■FIVERAY■M20-Diffusors■(Im■ Folgenden■nur■noch■als■„Diffusor “■bezeichnet)■ ······· 10 Anbringen/Entfernen■der■ZHIYUN■FIVERAY■M20- Abschirmvorrichtung■mit■4■Blenden■(im■Folgenden■nur■noch■als■ „Abschirmvorrichtung■mit■4■Blenden “ ■bezeichnet)■ ····· 11 Anbringen/Entfernen■des■ZHIYUN■FIVERAY■M20-Wabengitters■(im■... - Seite 4 Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche ■ Inhalt Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche■ ····· 15 So■verwenden■Sie■Ihr■ZHIYUN■FIVERAY■M20 ■ Tasten■und■Einstellräder■■ ················ 16 Bedienungsanleitung■·················· 17 Firmware-Aktualisierung ■ Technische■Daten■zum■Produkt ■ Haftungsausschluss■und■Warnhinweise ■ Symbole■im■Text■ ···················· 24 Hinweise■zum■sicheren■Betrieb■·············· 25 Garantiekarte ■ Garantiezeitraum···················· 26 Garantieausschlüsse■ ·················· 26 Verfahren■zur■Inanspruchnahme■der■Garantieleistungen■ ··· 26 Kontaktkarte ■...
-
Seite 5: Kurze■Einführung
Kurze■Einführung Kurze Einführung Bei dem ZHIYUN FIVERAY M20 handelt es sich um ein tragbares und überaus leistungsstarkes LED-Fülllicht im Taschenformat, das sich durch ein elegantes Erscheinungsbild und eine kompakte Bauweise auszeichnet. Es ermöglicht Ihnen die Anpassung der Farbtemperatur und bietet diverse kreative Lichteffekte. Das Produkt zeichnet sich durch die folgenden Merkmale und Funktionen aus: 1. - Seite 6 Kurze■Einführung Sicherheitshinweise zum Umgang mit dem Akku: ① Das Verwenden von Akkus, die nicht offiziell bei ZHIYUN erhältlich sind, ist strengstens untersagt. Sollte es erforderlich sein, den Akku durch einen neuen zu ersetzen, wenden Sie sich an den Kundendienst von ZHIYUN oder einen autorisierten Vertreter.
- Seite 7 8. Vergewissern Sie sich vor dem Verstauen des Produkts, dass es vollständig abgekühlt ist, und bewahren Sie es an einem trockenen, ausreichend belüfteten Ort auf. 9. Zerlegen Sie das Produkt unter keinen Umständen in seine einzelnen Komponenten. Im Falle von Fehlfunktionen muss es von ZHIYUN oder autorisiertem Kundendienst repariert werden.
-
Seite 8: Produktliste
Verpackungsinhalt Überprüfen Sie bitte vor der Verwendung dieses Produkts sorgfältig, ob sämtliche der nachstehend aufgelisteten Komponenten in der Produktverpackung enthalten sind. Wenden Sie sich an ZHIYUN oder Ihren örtlichen Händler, falls etwas fehlen sollte. ZHIYUN FIVERAY M20- Hauptgerät x 1... - Seite 9 Produktliste USB-C-Kabel x 1 Kurzanleitung x 1 Mit „* “ gekennzeichnetes Zubehör ist ausschließlich in dem ZHIYUN FIVERAY M20 COMBO-Paket enthalten.
-
Seite 10: Bedienelemente■Und■Komponenten■Des■Zhiyun■Fiveray■M20
Bedienelemente■und■Komponenten■des■ZHIYUN■FIVERAY■M20 Bedienelemente und Komponenten des ZHIYUN FIVERAY M20 USB-C-Anschluss zum Laden/ Aktualisieren der Firmware Modus-/Options- Einstellrad Anzeigebildschirm Parameter- Einstellrad Kühlschlitze Eingebauter Akku Kühlschlitze Leuchtenschirm... -
Seite 11: Aufladen
(100 – 240 V/AC) USB-Ladegerät USB-C-Kabel ① Wir empfehlen, den in dem FIVERAY M20 integrierten Akku vor jeder Verwendung vollständig aufzuladen. Eine zu geringe Akkukapazität kann eine Beeinträchtigung der Leistung des Produkts nach sich ziehen. ② Im Lieferumfang sind keine USB-Ladegeräte enthalten. -
Seite 12: Montieren■Von■Komponenten■Zur■Modifizierung■Des■Leuchtmittels
① und öffnen Sie den Haltebügel, indem Sie ihn zur Seite schwenken ② . Bringen Sie dann das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter ③ . Klappen Sie anschließend den Haltebügel wieder zu und üben Sie ein wenig Druck darauf aus, bis der Verriegelungsschalter spürbar einrastet ④... - Seite 13 ① und öffnen Sie den Haltebügel, indem Sie ihn zur Seite schwenken ② . Nehmen Sie dann das ZHIYUN FIVERAY M20 aus der Erweiterungshalterung heraus ③ . Klappen Sie anschließend den Haltebügel wieder zu und üben Sie ein wenig Druck darauf aus, bis der Verriegelungsschalter spürbar einrastet ④...
-
Seite 14: Anbringen/Entfernen Des Zhiyun Fiveray M20-Diffusors (Im Folgenden Nur Noch Als „Diffusor " Bezeichnet)
Anbringen/Entfernen des ZHIYUN FIVERAY M20-Diffusors (Im Folgenden nur noch als „Diffusor “ bezeichnet) Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter, richten Sie die vier Ecken des Diffusors an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind. Möchten Sie den Diffusor nicht länger verwenden, entfernen Sie ihn einfach wieder von der... -
Seite 15: Abschirmvorrichtung Mit 4 Blenden " Bezeichnet)
„Abschirmvorrichtung mit 4 Blenden “ bezeichnet) Unterbringen in der Erweiterungshalterung: Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter, richten Sie die vier Ecken der Abschirmvorrichtung mit 4 Blenden an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind ① . -
Seite 16: Anbringen/Entfernen Des Zhiyun Fiveray M20-Wabengitters (Im Folgenden Nur Noch Als „Wabengitter " Bezeichnet)
Anbringen/Entfernen des ZHIYUN FIVERAY M20-Wabengitters (im Folgenden nur noch als „Wabengitter “ bezeichnet) Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter, richten Sie die vier Ecken des Wabengitters an den vier Ecken der Erweiterungshalterung aus und sorgen Sie dafür, dass sie fest montiert sind. Möchten Sie das Wabengitter nicht länger verwenden, entfernen Sie es einfach wieder von der... -
Seite 17: Anbringen■Des■Stativs
Anbringen■des■Stativs Anbringen des Stativs Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter und montieren Sie dann die Kombination aus Erweiterungshalterung und Fülllicht auf dem Stativ. -
Seite 18: Verwenden■Mit■Einer■Kamera
Verwenden■mit■einer■Kamera Verwenden mit einer Kamera Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter, richten Sie die Unterseite der Erweiterungshalterung an den sich oben auf der der Kamera befindlichen Zubehörschuh aus und montieren Sie dann die Kombination aus Erweiterungshalterung und Fülllicht am Zubehörschuh der... -
Seite 19: Anbringen Des Fülllichts Mit Hilfe Der Magnetfläche
Anbringen■des■Fülllichts■mit■Hilfe■der■Magnetfläche Anbringen des Fülllichts mit Hilfe der Magnetfläche Bringen Sie das ZHIYUN FIVERAY M20 in der Erweiterungshalterung unter und verwenden Sie die Magnetfläche, um die Kombination aus Erweiterungshalterung und Fülllicht an einem Metallgegenstand zu befestigen. -
Seite 20: So■Verwenden■Sie■Ihr■Zhiyun■Fiveray■M20
So■verwenden■Sie■Ihr■ZHIYUN■FIVERAY■M20 Blicken Sie während des Betriebs NICHT in die LED-Chips des Leuchtmittels. Das Gehäuse des Produkts entspricht der Schutzart IP20. Tasten und Einstellräder Modus-/Options-Einstellrad: Einmal drücken+gedrückt halten: Einschalten Gedrückt halten: Ausschalten Einzelner Tastendruck: Modi wechseln Doppelter Tastendruck: Zum vorherigen Modus wechseln Drehen: Optionen wechseln (im Untermenü) -
Seite 21: Bedienungsanleitung
1. Einstellungen im CCT-Modus Im CCT-Modus können Sie sowohl die Helligkeit als auch die Farbtemperatur des ZHIYUN FIVERAY M20 beliebig anpassen. Möchten Sie den CCT-Modus aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option. Drehen Sie dann das Einstellrad zur Auswahl des Modus/der Option, um eine Feineinstellung des Farbtemperaturwerts vorzunehmen, und drücken Sie einmal auf das Einstellrad... - Seite 22 Zyklus, Änderung der Farbtemperatur durch Flimmern und Änderung der Farbtemperatur durch Blinken), mit denen Sie kreative und stimmungsvolle Szenen erstellen können. Möchten Sie den FX-Modus des ZHIYUN FIVERAY M20- Fülllichts aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option.
- Seite 23 3. Einstellungen im Musik-Modus Bei Aktivierung des Musik-Modus verändert sich die Ausleuchtung des ZHIYUN FIVERAY M20 dynamisch und synchron zum Rhythmus der Musik, wodurch eine noch intensivere musikalische Untermalung geschaffen wird. Möchten Sie den Musik-Modus aktivieren, schalten Sie das Fülllicht ein und drücken Sie ein- oder zweimal auf das Einstellrad zur Auswahl des Modus/der Option.
-
Seite 24: Firmware-Aktualisierung
ZHIYUN FIVERAY M20 befindlichen USB-C-Anschluss und das andere Ende an einen freien USB-Anschluss Ihres Computers an. 4. Öffnen Sie das Programm „Zhiyun Led Tools “ , klicken Sie auf die Schaltfläche „Open “ und klicken Sie dann auf die Schaltfläche „Firmware Upgrade “ . Klicken Sie unter dem Reiter „Browse “... - Seite 25 Firmware-Aktualisierung Warten Sie, bis Ihnen auf dem Display der erfolgreiche Abschluss des Aktualisierungsvorgangs angezeigt wird, bevor Sie das USB-C-Kabel abziehen.
-
Seite 26: Technische■Daten■Zum■Produkt
Technische■Daten■zum■Produkt Modellbezeichnung: PLM104 Max. Ausgangsleistung 20 W Akkukapazität 4500 mAh Farbtemperaturbereich 2700 – 6500 K Dimmbereich 0 - 100 % CRI/TLCI CRI: ≥ 95; TLCI: ≥ 97 20 Stk. (kaltes Licht) + 20 Stk. LED-Chip (warmes Licht) Beleuchtungsstärke (Höchstwert ohne 2010 lx Labordaten 1 Reflektor) - Seite 27 Technische■Daten■zum■Produkt Umgebungstemperatur während des Ladevorgangs ist, desto niedriger ist der Ladestrom – der Ladevorgang nimmt mehr Zeit in Anspruch. Labordaten 3: Die Daten wurden bei einer gleichbleibenden Umgebungstemperatur von 25 °C und unter Verwendung eines Fülllichts mit vollständig aufgeladenem Akku, das im CCT-Modus, mit einem Farbtemperaturwert von 4300 K und einem Helligkeitswert von 100 % betrieben wird, erfasst.
-
Seite 28: Haftungsausschluss■Und■Warnhinweise
Ihnen und unbeteiligten Dritten schwere Verletzungen sowie Geräte- und andere Sachschäden. Guilin Zhishen Information Technology Co., Ltd. (im Folgenden „ZHIYUN “ genannt) behält sich alle Rechte für die endgültige Auslegung dieser Anleitung und anderer Dokumente mit Bezug auf dieses Produkt vor. -
Seite 29: Hinweise Zum Sicheren Betrieb
Dieses Produkt ist nicht dazu vorgesehen, unbeaufsichtigt von Kindern verwendet zu werden. Verwenden Sie es NICHT mit inkompatiblen Komponenten oder auf eine nicht in den von ZHIYUN bereitgestellten Produktdokumenten erwähnte Weise. Die Sicherheitsleitlinien hierin enthalten Anleitungen zu Sicherheit, Bedienung und Wartung. Um die ordnungsgemäße Bedienung des Produkts sicherzustellen und sowohl Schäden als auch ernsthaften Verletzungen vorzubeugen, ist es wichtig,... -
Seite 30: Garantiekarte
Garantiezeitraum als defekt erweist, die 12 Monate ab dem Kaufdatum beginnt. Der Garantiezeitraum variiert jedoch je nach Produkt und Land des Kaufs. Bitte wenden Sie sich auf der offiziellen Website von ZHIYUN an unser Kundendienstteam oder an Ihre Verkaufsstelle, um detaillierte Garantieinformationen zu erhalten. - Seite 31 Garantiekarte Kundeninformationen Name des Kunden: Rufnummer: Anschrift: Verkaufsinformationen Verkaufsdatum: Seriennummer des Produkts: Name des Vertragshändlers: Rufnummer des Vertragshändlers: Erster Wartungsbericht Datum der Unterschrift des Technikers: Wartung: Problemursache: Ergebnis der □ Nicht □ Behoben □ Erstattet/Ersetzt Wartung: behoben...
-
Seite 32: Kontaktkarte
Kontaktkarte Website Weibo Vimeo Google+ Facebook Facebook (Zhiyun Support) (Zhiyun Tech) Youku Youtube Wechat Instagram... -
Seite 33: Qualitäts-Zertifikat
Üb erpr üfun gd em Ve rkau foff en . Qualitätsprüfer: Eine vollständige Auflistung der Produktinformationen finden Sie auf der offiziellen Webseite von ZHIYUN: Sämtliche der auf www.zhiyun-tech. com bereitgestellten Informationen können jederzeit und ohne vorherige Ankündigung aktualisiert werden. ZHIYUN ™ ist eine Marke von ZHISHEN.
