Montage Mittelhochton-Modul Auf Der A-Säule - JEHNERT SOUND DESIGN 65400 Montageanleitung

VW Bus T6
Frontsystem

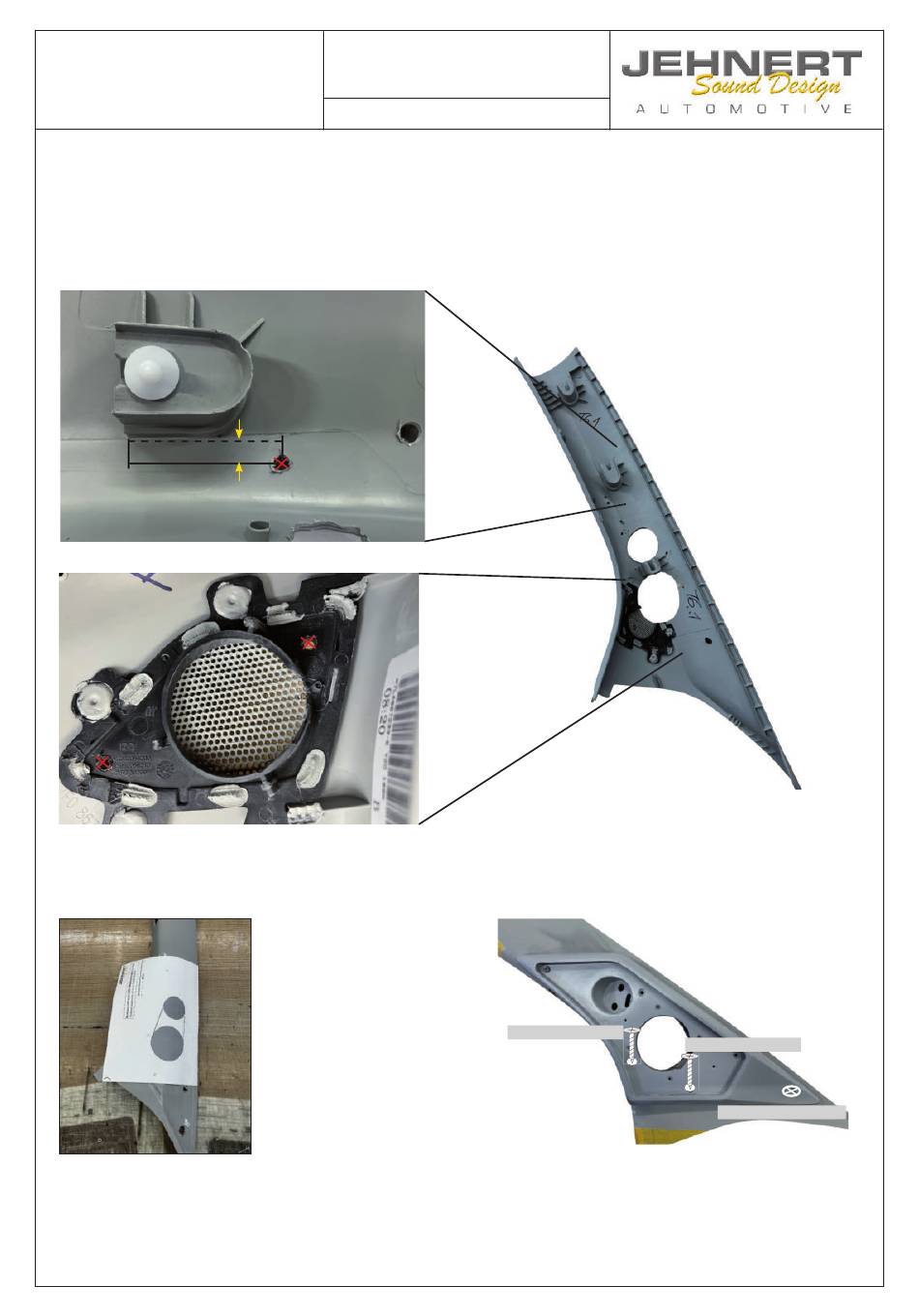

6. Montage Mittelhochton-Modul auf der A-Säule
6.1. A-Säule demontieren.
Tipp: um die A-Säule gegen Kratzer zu schützen, Fläche ringsum mit Klebeband abkleben
50mm
Bohrung 5mm
6.2. Bohrungen (5mm Ø) auf der Rückseite der A-Säule für im Formteil verankerte Schraube vornehmen. Die Bohrpunkte liegen auf dem
Schweispunkt der werkseitigen Hochtöner befestigung
6.3. Beiliegende Schablone an A-Säule anlegen, Lautsprecher-
öffnungen anzeichnen und mit einer Stichsäge ausschneiden.
Achtung!: nicht zu viel wegschneiden
JEHNERT Sound Design | Im Michelreis 14 | D-72124 Pliezhausen | Tel. 07127 / 93457-0 | Fax 07127 / 93457-10 | sounddesign@jehnert.de | www.jehnert.de
5
Montageanleitung
Stand: 02.11.2023
Art. Nr. 65400
10mm
Bohrung 5mm
Bohrung 5mm
Schraube M4x30
6.4. Modul auf der A-Säule ausrichten und mit den mit-
gelieferten Schrauben, gem. Abb., montieren. Schrauben
durch die vorher an der A-Säule vorgenommenen Bohrun-
gen führen -->> Schrauben mit U-Scheibe und selbstsi-
chernder Mutter verschrauben und vorsichtig anziehen!
(Abbildung zur besseren darstellung ohne Lautsprecher)
Schraube M4x30
Mutter + U-Scheibe
