JEHNERT SOUND DESIGN 65400 Montageanleitung Seite 3

VW Bus T6
Frontsystem

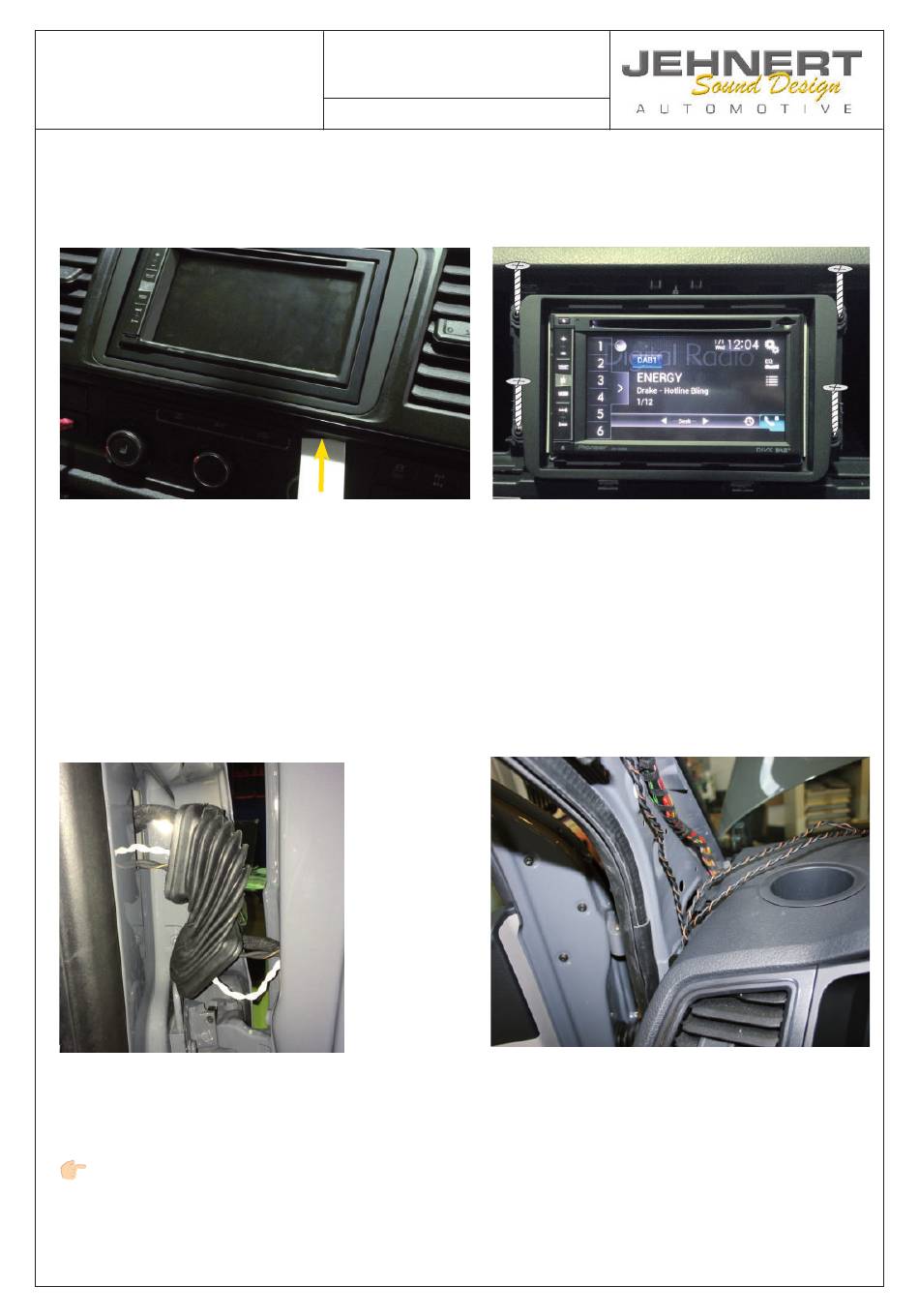

2. Frequenzweichenmontage
Das Radio muss ausgebaut werden um den Eingang der Frequenzweiche zu adaptieren.
2.1. Radioblende (inkl. Lüftungsdüsen) mit einem Kunstoff keil
abhebeln.
2.3. Lautsprecherleitung mit Radio adaptieren
(Anschlüsse Radio: „Vorne links" und „Vorne rechts").
Kabelführung bis zum Frequenzweichenmontageort
rechts und links unter dem Armaturenbrett. Kabel an
Frequenzweicheneingang anschließen.
2.5. Tieftonkabel zum Tieftönereinbauort durch die Gummitülle
zur Fahrzeugtüre führen.
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä. sichern.
JEHNERT Sound Design | Im Michelreis 14 | D-72124 Pliezhausen | Tel. 07127 / 93457-0 | Fax 07127 / 93457-10 | sounddesign@jehnert.de | www.jehnert.de
Montageanleitung
Stand: 02.11.2023
Art. Nr. 65400
2.2. Darunterliegende 4 Torx-Schrauben (TX20) entfernen.
Radio herausziehen und Quadlockstecker abziehen.
2.4. Lautsprecherkabel für Hoch-, Mittel- und Tieftöner an
beschrifteten Weichenausgang anschließen
(mit 6,3mm Quetschverbinder),
Mittel- und Hochtönerkabel markieren.
Frequenzweiche mit Dämmvlies o.ä. umwickeln,
rechts und links unter dem Armaturenbrett
einschieben und festen Sitz sicherstellen
(z.B. mit Kabelbinder).
2.6. Mittel- und Hochtonkabel unter dem Armaturenbrett
zur A-Säule führen.
