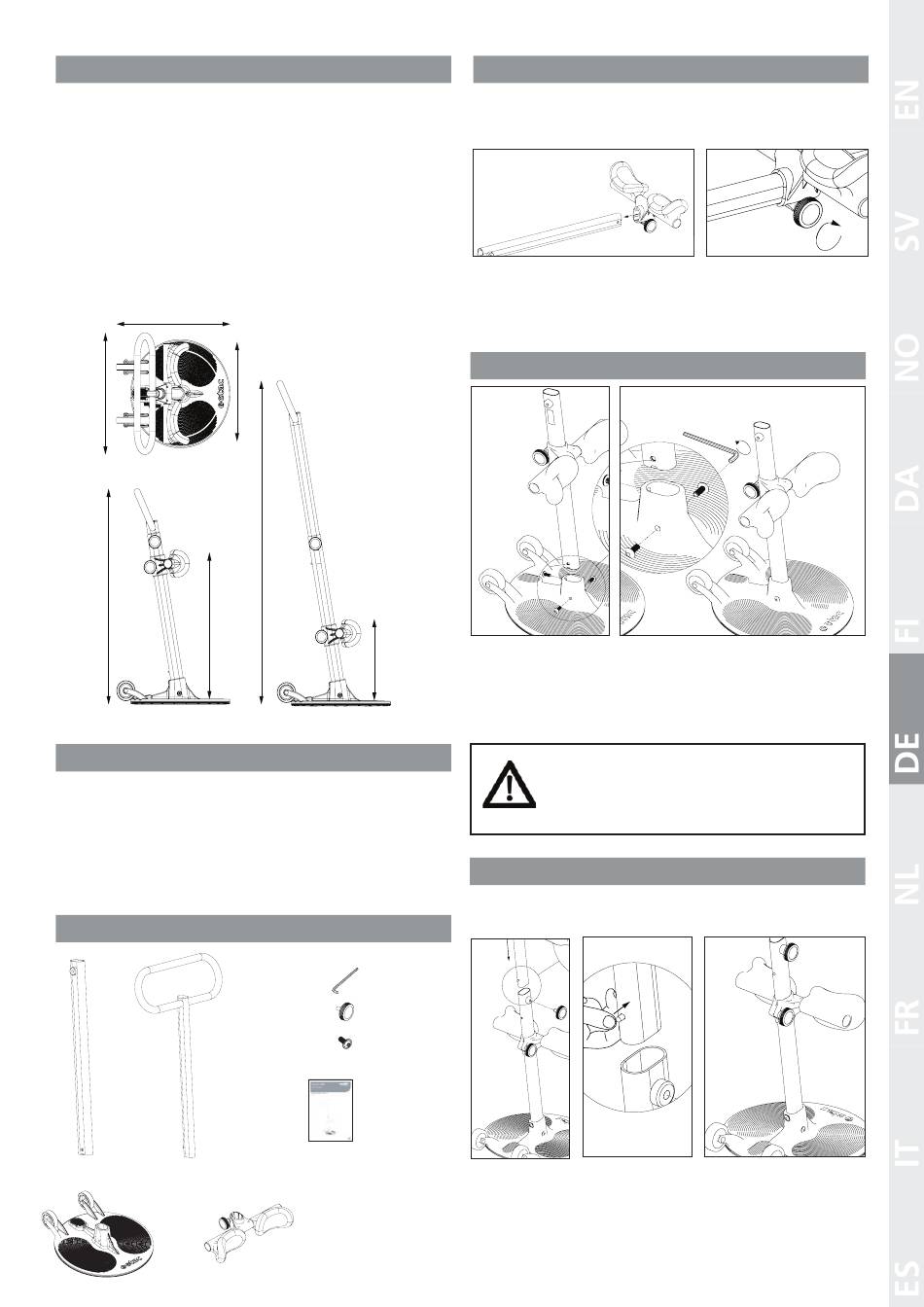

Technische Daten
Sichere Traglast (SWL, Safe Working Load):
200 kg (441 lbs)
Gewicht des Geräts:
8kg
Abmessungen:
Höhe (A): 0,8 bis 1,2 m
Höhe (B): 0,3 bis 0,55 m
Tiefe (C): 0,46 m
Breite (D): 0,45 m
Fußplatte (Ø): 0,40 m
C
D
A min
B max
Grundplatte
Werkstoffe
Pulverbeschichtetes Aluminium (Grundplatte und unterer äußerer Schaft),
Stahl (Innerer und äußerer Schaft, Schrauben, Muttern, Verbind-
ungsstücke)
Alle weiteren Teile und Verkleidungen sind aus Kunststoff (POM, PDHD,
ABS, PE-LLD) verarbeitet.
Durch die Pulverbeschichtung und den Chrom, sind die Metalle vor Korri-
son geschützt.
Mitgelieferte Teile
1x
1x
Äußerer Schaft Innerer Schaft mit Griff
1x
Werkstoffe:
Pulverbeschichtetes
Aluminium, Kunststoff,
Stahl.
Erwartete Lebensdauer:
Der Turner PRO hat
eine voraussichtliche
Lebensdauer von 15 000
Drehzyklen bzw.
5 Jahren.
Ø
A max
B min
Inbusschlüssel
1x
Drehknopf
1x
Schrauben
3x
Bedienung-
sanleitung
1x
Beinauflage
1x
Die Montage der Beinlauflage
Die Kniekissen sind individuell anpassbar. Die Beinauflage ist in einem
Bereich von 0,3 bis 0,55 Metern stufenlos anpassbar. Bei der Montage
der Beinauflage sind die folgenden zwei Schritte zu befolgen:
1
1. Legen Sie den Schaft auf einer ebenen
Fläche ab. Führen Sie die Beinauflage darüber,
wobei die Kniekissen nach oben zeigen müs-
sen. Stellen Sie sicher, dass sich beide Knöpfe
auf derselben Seite befinden.
Montage des Schaftes an der Grundplatte
1
1. Legen Sie die Grundplatte
2. Führen Sie alle drei Schrauben in ihre Öffnungen
auf einer ebenen Fläche ab.
in der Grundplatte ein. Schrauben Sie diese mit
Führen Sie den Schaft ein,
einem Inbusschlüssel ein.
wobei die Kniekissen in die
Ziehen Sie die Schrauben fest an.
den Rädern entgegeng-
esetzte Richtung zeigen
müssen.
Stellen Sie sicher, dass alle drei Schrauben
fest sitzen. Lose Schrauben können zu einer
Instabilität des Schaftes führen, sodass die
Verwendung des Turner PRO nicht sicher wäre.
Die Montage des Griffs
Der Griff ist in einem Bereich von 0,8 bis 1,2 Metern stufenlos anpassbar.
Bei der Montage des Griffs sind die folgenden drei Schritte zu befolgen:
1
2
1. Platzieren Sie den
2. Drücken Sie auf
Griff so, dass der
den Verriegelungsstift
Verriegelungsstift in
und schieben Sie den
Richtung der Räder
oberen Schaft in den
zeigt.
bereits zusammeng-
esetzten unteren
Schaft.
25
Etac Turner PRO / www.etac.com
2
2. Ziehen Sie den Knopf fest,
indem Sie ihn im Uhrzeigersinn
drehen.
2
3
CLICK!
3. Der Handgriff sitzt korrekt,
sobald ein Klickgeräusch zu hören
ist. Drehen Sie am Knopf und
ziehen Sie ihn fest
