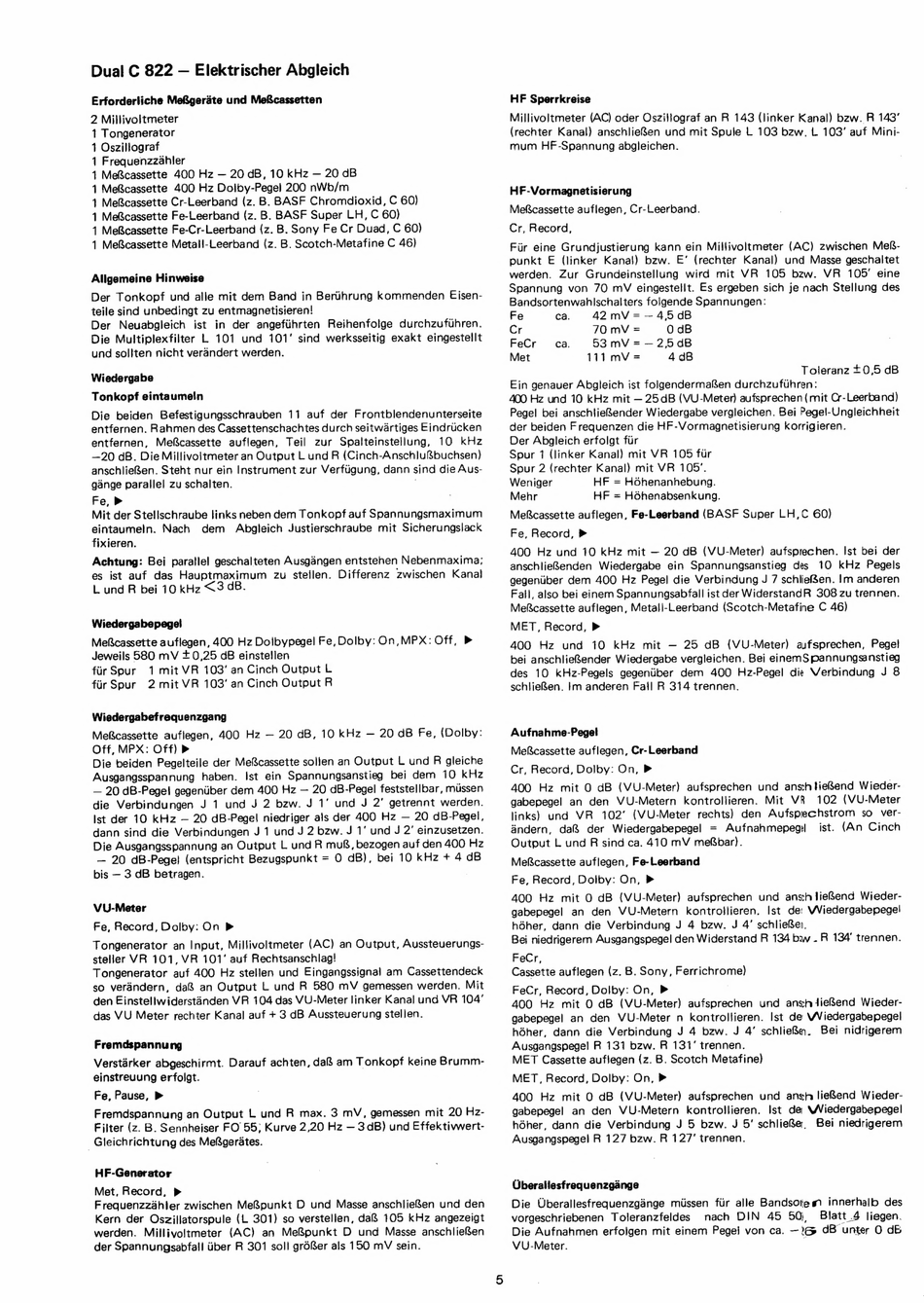

Dual C 822 — Elektrischer Abgleich
Erforderliche MeRgerate und Me&cassetten
2 Millivoltmeter
1 Tongenerator
1 Oszillograf
1 Frequenzzahler
1 MeBcassette 400 Hz — 20 dB, 10 kHz — 20 dB
1 MeR&cassette 400 Hz Dolby-Pegel 200 nWb/m
1 MeRcassette Cr-Leerband (z. B. BASF Chromdioxid, C 60)
1 Me&cassette Fe-Leerband (z. B. BASF Super LH, C 60)
1 Mef&cassette Fe-Cr-Leerband (z. B. Sony Fe Cr Duad, C 60)
1 Mefcassette Metall-Leerband (z. B. Scotch-Metafine C 46}
Aligemeine Hinweise
Der Tonkopf und alle mit dem Band in Bertihrung kommenden Eisen-
teile sind unbedingt zu entmagnetisieren!
Der Neuabgleich ist in der angefiihrten Reihenfolge durchzufuhren.
Die Multiplexfilter L 101 und 101' sind werksseitig exakt eingestellt
und sollten nicht verandert werden.
Wiedergabe
Tonkopf eintaume!n
Die beiden Befestigungsschrauben 11 auf der Frontblendenunterseite
entfernen. Rahmen des Cassettenschachtes durch seitwartiges Eindrucken
entfernen, MeRcassette auflegen, Teil zur Spalteinstellung, 10 kHz
—20 dB. Die Millivoltmeter an Output L und R (Cinch-Anschlu®buchsen)
anschlieBen. Steht nur ein Instrument zur Verfiigung, dann sind die Aus-
gange parallel zu schalten.
Fe, >
Mit der Stellschraube links neben dem Tonkopf auf Spannungsmaximum
eintaumeln. Nach dem Abgleich Justierschraube mit Sicherungslack
fixieren.
Achtung: Bei paralle! geschalteten Ausgangen entstehen Nebenmaxima;
es ist auf das Hauptmaximum zu steilen. Differenz zwischen Kanal
L und R bei 10 kHz <3 dB
Wiedergabepege!
MeRcassette auflegen, 400 Hz Doibypegel Fe, Dolby: On, MPX: Off, >
Jeweils 580 mV £0,25 dB einstellen
fir Sour 1 mit VR 103' an Cinch Output L
fir Spur 2 mit VR 103' an Cinch Output R
Wiedergabefrequenzgang
VU-Meter
Fe, Record, Dolby: On Db
Tongenerator an Input, Millivoltmeter (AC) an Output, Aussteuerungs-
steller VR 101, VR 101' auf Rechtsanschlag!
Tongenerator auf 400 Hz stellen und Eingangssignal am Cassettendeck
so verandern, da& an Output L und R 580 mV gemessen werden. Mit
den Einstellwiderstanden VR 104 das VU-Meter linker Kanal und VR 104'
das VU Meter rechter Kanal auf + 3 dB Aussteuerung stellen.
Fremdspannung
Verstérker abgeschirmt. Darauf achten, da& am Tonkopf keine Brumm-
einstreuung erfolgt.
Fe, Pause, >»
Fremdspannung an Output L und R max. 3 mV, gemessen mit 20 Hz-
Filter (z. 8. Sennheiser FO 55; Kurve 2,20 Hz — 3 dB) und Effektivwert-
_Gleichrichtung des Me&gerates.
HF-Generator
Met, Record, p>
Frequenzzahter zwischen MeRpunkt D und Masse anschlief&'en und den
Kern der Oszillatorspule (L 301) so verstellen, dafS 105 kHz angezeigt
werden. Millivoltmeter (AC) an MeRpunkt D und Masse anschliefen
der Spannungsabfail iiber R 301 soll groéRer als 150 mV sein.
HF Sperrkreise
Millivoltmeter (AC) oder Osziliograf an R 143 (linker Kanal) bzw. R 143'
(rechter Kanal) anschlieRen und mit Spule L 103 bzw. L 103' auf Mini-
mum HF-Spannung abgleichen.
HF-Vormagnetisierung
Mef&cassette auflegen, Cr-Leerband.
Cr, Record,
Fir eine Grundjustierung kann ein Millivoltmeter (AC) zwischen Mef-
punkt E (linker Kanal) bzw. E' (rechter Kanal) und Masse geschaltet
werden. Zur Grundeinstellung wird mit VR 105 bzw. VR 105' eine
Spannung von 70 mV eingestellt. Es ergeben sich je nach Stellung des
Bandsortenwahlschalters folgende Spannungen:
Fe ca. 42 mV = — 4,5 dB
Cr 7O mV = 0 dB
FeCr ca. 53 mV = — 2,5 dB
Met 111 mV = 4d8
Toleranz £0,5 dB
Ein genauer Abgleich ist folgendermaf&en durchzufthren:
400 Hz und 10 kHz mit — 25dB (VU-Meter) aufsprechen (mit Cr-Leerband)
Pegel bei anschtieRender Wiedergabe vergleichen. Bei Pege!-Ungleichheit
der beiden Frequenzen die HF-Vormagnetisierung korrigieren.
Der Abgleich erfolgt fur
Spur 7 (linker Kanal) mit VR 105 fir
Spur 2 (rechter Kanal) mit VR 105'.
Weniger HF = HGhenanhebung.
Mehr HF = Hohenabsenkung.
Mefcassette auflegen, Fe-Leerband (BASF Super LH,C 60)
Fe, Record, >
400 Hz und 70 kHz mit — 20 dB (VU-Meter) aufsprechen. Ist bei der
anschlie&enden Wiedergabe ein Spannungsanstieg des 10 kHz Pegels
gegentiber dem 400 Hz Pegel die Verbindung J 7 schliefSen. !m anderen
Fall, also bei einem Spannungsabfall ist der WiderstandR 308 zu trennen.
Mefcassette auflegen, Metall-Leerband (Scotch-Metafine C 46)
MET, Record, >
400 Hz und 10 kHz mit — 25 dB (VU-Meter) aufsprechen, Pegel
bei anschlie&ender Wiedergabe vergleichen. Bei einemS pannungsanstieg
des 10 kHz-Pegels gegentiber dem 400 Hz-Pegel die Verbindung J 8
schtieRen. Im anderen Fail R 314 trennen.
Aufnahme-Pegel
MeRcassette auflegen, Cr-Leerband
Cr, Record, Dolby: On, »
MefRcassette auflegen, Fe-Leerband
Fe, Record, Dolby: On, »
Bei niedrigerem Ausgangspegel den Widerstand R 134 bw .R 134' trennen.
FeCr,
Cassette auflegen (z. B. Sony, Ferrichrome)
FeCr, Record, Dolby: On, »
400 Hz mit 0 dB (VU-Meter) aufsprechen und ansh die&end Wieder-
gabepegel an den VU-Meter n kontrollieren. Ist de Wiedergabepegel
hdher, dann die Verbindung J 4 bzw. J 4' schlie&m. Bei nidrigerem
Ausgangspegel R 131 bzw. R 131' trennen.
MET Cassette auflegen (z. B. Scotch Metafine)
MET, Record, Dolby: On, »
400 Hz mit 0 dB (VU-Meter) aufsprechen und ansh lieBend Wieder-
gabepegel an den VU-Metern kontrollieren. Ist de Wiedergabepegel
hdher, dann die Verbindung J 5 bzw. J 5' schlieRe, Bei niedrigerem
Ausgangspegel R 127 bzw. R 127' trennen.
Uberallesfrequenzgange
Die Uberallesfrequenzgange miussen fur alle Bandsotes innerhalb des
vorgeschriebenen Toleranzfeldes nach DIN 45 50), Blatt .4 liegen.
Die Aufnahmen erfolgen mit einem Pegei von ca. — 26 dB unter O dB
VU-Meter. |
