Dual C 822 — Alignement électrique
Appareils et cassettes de mesure nécessaires
2 millivoltmeéters
1 générateur BF
1 oscillographe
1 compteur de fréquences
1 cassette de mesure 400 Hz — 20 dB, 10 kHz — 20 dB
1 cassette de mesure 400 Hz niveau Dolby 200 nWb/m
1 cassette de mesure bande vierge Cr (par ex. BASF dioxyde
de chrome, C 60)
1 cassette de mesure bande vierge au fer (par ex. BASF
Super LH, C 60)
1 cassette de mesure bande vierge au fer-chrome (par ex. Sony
FrCr Dual, C 60)
1 cassette de mesure bande vierge métal (par exemple
Scotch-Metafine C 46)
Instructions générales
La téte magnétique et toutes les pieces en fer entrant en contact avec la
bande doivent avsolument étre démagnétisées!
Le nouvel alignement doit étre réalisé dans |'ordre indiqué. Les filtres
Multiplex L 101 et L 101'. sont ajustés de facon exacte en usine et ne
devraient pas etre modifiés.
Reproduction
Basculement de la téte magnétique
Enlever vis 11 sur du paneau frontal.
Déposer le cadre du puits de la cassette en pressant latéralement, disposer
la cassette de mesure, partie pour le réglage de l'entrefer, 10 kHz —20 dB.
Raccorder Jes millivoltmétres L et R (prises de raccordement Cinch).
Si l'on ne dispose que d'un seul instrument, les sorties doivent étre bran-
chées en paralléle.
Fe. >
Basculer avec la vis de réglage a gauche a coté de la téte magnetique sur
le maximum de la tension. Bloquer Ja vis de réglage avec un vernis d'arreét
apres l'alignement.
Attention: Des maxima secondaires apparaissent dans le cas de sorties
branchées en paralléle; il faut effectuer le ré glage sur le maximum princi-
pal. Différence entre les canaux Let R 410 kHz <3 dB.
Niveau de reproduction
Placer la cassette de mesure, 400 Hz niveau Dolby Fe, Dolby: marche,
MPX:arret. >
Régler respectivement 580 mV £0,25 cB.
pour Ja piste 1 avec VR 103 sur la sortie Cinch L
pour la piste 2 avec VR 103' sur la sortie Cinch R
Réponse en fréquence de la reproduction
Placer la cassette de mesure, 400 Hz —20 dB, 10 kHz — 20 dB Fe, (Dol-
by:arrét MPX: arrét).
Les deux parties de niveau de la cassette de mesure devraient posseder
des tensions de sortie identiques sur les sorties L et R. Si une augmenta-
tion de la tension est déterminable sur le niveau 10 kHz — 20dB par rap-
port au niveau 400 Hz — 20 dB, lesliaisonsJ 1 et J 2etJ1' et J2' doivent
étre ouvertes. Si le niveau 10 kHz — 20 dB est inférieur au niveau 400 Hz
— 20 dB, les liaisons J 1 et J 2 et J 1' et J 2' doivent tre établies. La
tension de sortie sur les sorties L et R doit, par rapport au niveau 400 Hz
— 20 dB (ce qui correspond au point de référence = OdB),s€lever d+ 4 dB
a —3dB a 10 kHz.
Vumetre
Fe, enregistrement, Dolby: marche. »
Générateur BF a l'entrée, milivoltmetre (AC) a la sortie, regleur de
modulation VR 101, VR 101' sur la butée droite!
Régler le générateur BF sur 400 Hz et modifier le signal d'entree sur le
couvercle de la cassette, de maniére 4 mesurer 580 mV sur les sorties
L et R. Avec les résistances d'ajustage VR 104, régler le vumetre du ca-
nal gauche et avec VR 104', le vumetre du canal droit sur une modula-
tion de + 3 cB.
Tension externe
Protéger |l''amplificateur. Veiller 4 ce qu'aucune dispersion de ronflement
n'apparaisse sur la téte magnétique.
Fe, pause >»
Tension extérieure sur les sorties L et R max. 3 mV, mesurée avec un
filtre de 20 Hz (par exemple Sennheiser FO 55, courbe 220 Hz — 3 dB)
et redresser la valeur efficace de l'appareil de mesure.
Générateur HF
Met, Record. >
Raccorder le compteur de fréquence entre le point de mesure D et la
masse et régler le noyau de la bobine de I'oscillateur (L 301) ,de maniere
qu'il soit indiqué 105 kHz. Raccorder le millivoltmétre (CA) au point
de mesure D et a la masse, la chute de tension sur R 301 doit étre supé-
rieure a 190 mV.
Circuits bouchons HF
Raccorder le millivoltmétre (CA) ou I'oscillographe sur R 143 (canal
gauche) ou R 143' (canal droit) et aligner la tension HF minimale avec
la bobine L 103 ou L 103'.
Prémagnétisation HF
Monter la cassette de mesure, bande vierge Cr.
Cr, enregistrement.
Un millivoltmeétre (CA) peut étre branché entre le point de mesure E
(canal gauche) ou E' (canal droit) et la masse pour effectuer un ajustage
de base. Une tension de 70 mV est réglée avec VR 105 ou VR 105' pour
l'ajustage de base. || en résulte, suivant la position du présélecteur de
sorte de bande les tensions suivantes:
Fe env. 42 mV=—4,5dB
Cr 70 mV = O dB
FeCr env. 53mV=—2,5dB
Met 111 mV= 4 dB
tolérance 0,5 dB
Un alignement plus précis doit étre réalisé de la facon suivante:
Enregistrer 400 Hz et 10 kHz avec — 25 dB (vumétre) (avec la bande
vierge auchrome), comparer Je niveau lors de la reproduction ultérjieure.
Dans le cas d'une différence de niveau des deux fréquences, corriger la
prémagnétisation HF.
L''alignement intervient pout:
la piste 1 (canal gauche) avec VR 105, pour
la piste 2 (canal droit) avec VR 105'
Diminution HF = accentuation des aigués
Augmentation HF = diminution des aigues
Placer la cassette de mesure, bande vierge Fe (BASF Super LH, C 60)
Fe, enregistrement »
Enregistrer 400 Hz et 10 kHz avec — 20 dB (vuméetre). Si l'on constate
une augmentation de la tension du niveau de 10 kHz par rapport au ni-
veau de 400 Hz lors de la reproduction ultérieure, fermer la liaison J 7.
Sinon, donc dans le cas d'une chute de tension, la résistance R 308 doit
étre coupée. Placer la cassette de mesure, bande vierge métallique (scotch-
Metafine C 46).
Met,enregistrement P>
Enregistrer 400 Hz et 10 kHz avec — 25 dB (vumétre), comparer les ni-
veaux lors de la reproduction ultérieure. Dans le cas d'une augmentation
de tension du niveau de 10 kHz par rapport au niveau de 400 Hz, fermer
la liaison J 8. Sinon couper R 314.
Niveau d'enregistrement
Placer la cassette de mesure, bande vierge Cr
Cr, Enregistrement, Dolby: marche >»
Enregistrer 400 Hz avec O dB (vumétre) et ensuite contr dler le niveau de
reproduction sur les vumétres. Avec VR 102 (vuméetre gauche) et VR 102'
(vumetre droit), modifier le courant d'enregistrement de maniere que
le niveau de reproduction = le niveau d'enregistrement. (Env. 410 mV
sont mesurables sur les sorties Cinch L et R).
Placer la cassette de mesure, bande vierge au fer
Fe, enregistrement, Dolby: marche. »
Enregistrer 400 Hz avec O dB (vuméetre) et ensuite controler le niveau
de reproduction sur les vumétres. Si le niveau de reproduction est su-
périeur, fermer alors la liaison J 4 ou J 4'. Dans le cas d'un niveau de sortie
plus faible, couper la résistance R 134 ou R 134'.
FeCr
Placer la cassette (par ex. Sony, Ferrichrome)
FeCr, enregistrement, Dolby: marche >»
Enregistrer 400 Hz avec O dB (vumétre) et ensuite controler le niveau
de reproduction sur les vuméetres. Si le niveau de reproduction est supe-
rieur, fermer la liaison J 4 ou J 4'. Dans le cas d'un niveau de sortie infé-
rieur, separer R 131 ou R131'.
Placer la cassette MET (par ex. Scotch Metafine).
MET, enregistrement, Dolby: marche. »
Enregistrer 400 Hz avec O dB (vumetre) et ensuite controler le niveau
de reproduction sur Jes vumétres. Si le niveau de reproduction est supe-
rieur, fermer la liaison J 5 ou J 5'. Dans le cas d'un niveau de sortie in-
férieur, couper R127 0u R127'.
Réponses en fréquences hors-tout
Les réponses en fréquences hors-tout doivent se situer a |'intérieur du
champ de tolérances prescrit selon la norme DIN 45 500, page 4. Les
enregistrements interviennent avec un niveau d'environ — 25 dB en-des-
sous du vumetre O dB.

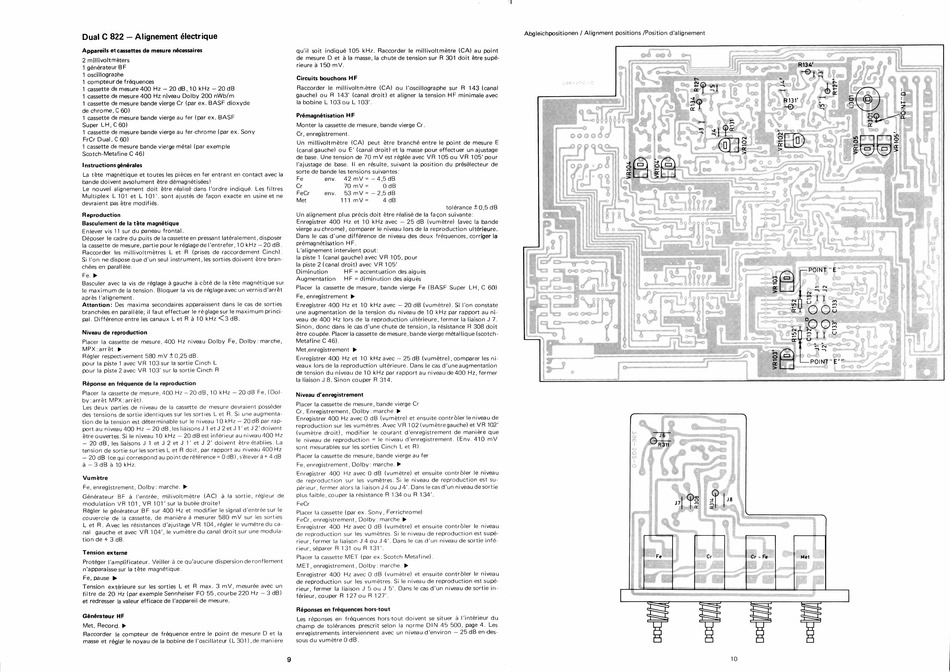

Abgleichpositionen / Alignment positions /Position d'alignement
