KA00094R
Montageort
3
2
~200 (7.87)
1
1

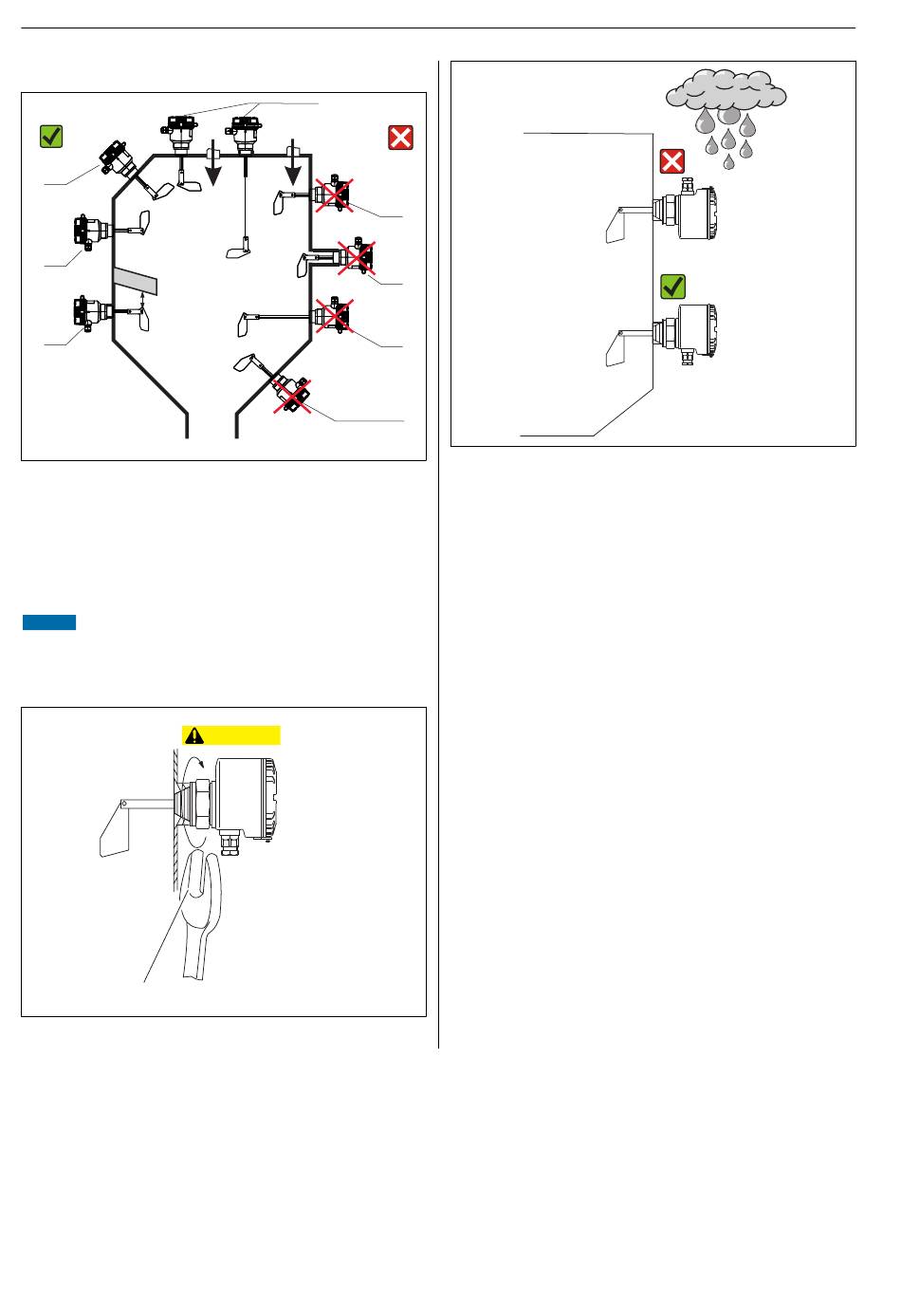

Zulässige und nicht zulässige Einbaulagen des Gerätes
1
Seitlich mit Schutzdach gegen einstürzende Wächten
2
Seitlich
3
Schräg von oben
4
Senkrecht von oben
5
Im Füllgutstrom
6
Mit zu langem Einschraubstutzen
7
Horizontal mit Wellenlänge > 300 mm (11,8 in)
8
Schräg von unten
HINWEIS
Beschädigung des Geräts durch falsche Handhabung bei der Installation
‣
Zum Festziehen des Prozessanschlusses nicht am Gehäuse drehen. Nach
Festziehen des Prozessanschlusses kann das Gehäuse so ausgerichtet wer-
den, dass die Kabeleingänge nach unten zeigen.
SW/AF 60
2
Einbau des Gerätes
2
4
mm (in)
CAUTION
5
6
7
8
3
Gehäuse in die richtige Position drehen
Spezielle Montagehinweise
Seitliche Belastung auf die Welle
max. 60 N
Zugbelastung des Seils
max. 1 500 N
Mechanische Belastung der optionalen Signalleuchte
Die optionale Signalleuchte muss vor mechanischen Beanspruchungen (Schlag-
energie > 1 J) geschützt werden.
Endress+Hauser
