Silverline FLOW-IN Pro X Bedienungs- Und Montageanleitung Seite 37

1
2
Abb. 40
1
2
Abb. 41
Abb. 42
14.04.2023

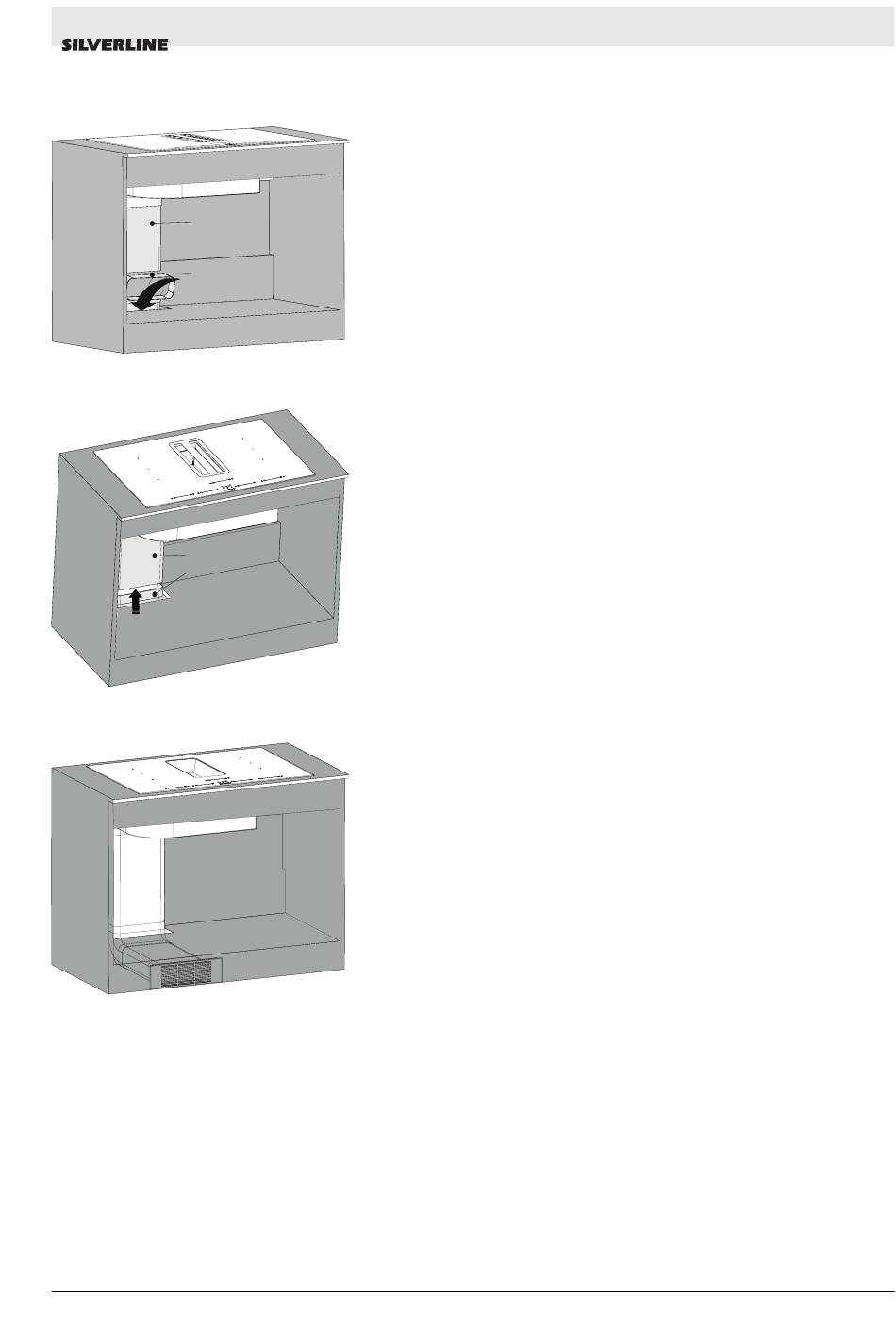

1- Flachkanal
2- 90 Grad Kanalbogen (lang)
Führen Sie den 90 Grad Kanalbogen (lang) durch den Schrank-
boden (Abb. 40).
1- Flachkanal
2- 90 Grad Kanalbogen (lang)
Nachdem Sie den 90 Grad Kanalbogen (lang) durch den Schrank-
boden geführt haben, verbinden Sie es wie in der Darstellung in
Pfeilrichtung mit dem Flachkanal (Abb. 41).
Optional können Sie einen weiteren Flachkanal und eine Abdeck-
blende für den Sockel (als Zubehör bei Silverline erhältlich) mon-
tieren (Abb. 42).
FLOW-IN Pro X
Installation und Montage
Montage Umluftbetrieb für Modell FLPXK 820 ESR
37
