6.3 Montage Umluftbetrieb für Modell FLPXK 820 ES
Abb. 18
780 - 850
180
R20
160
Abb. 19
780 - 850
180
166 R20
Abb. 20
242
5
220
5
5
Abb. 21
14.04.2023

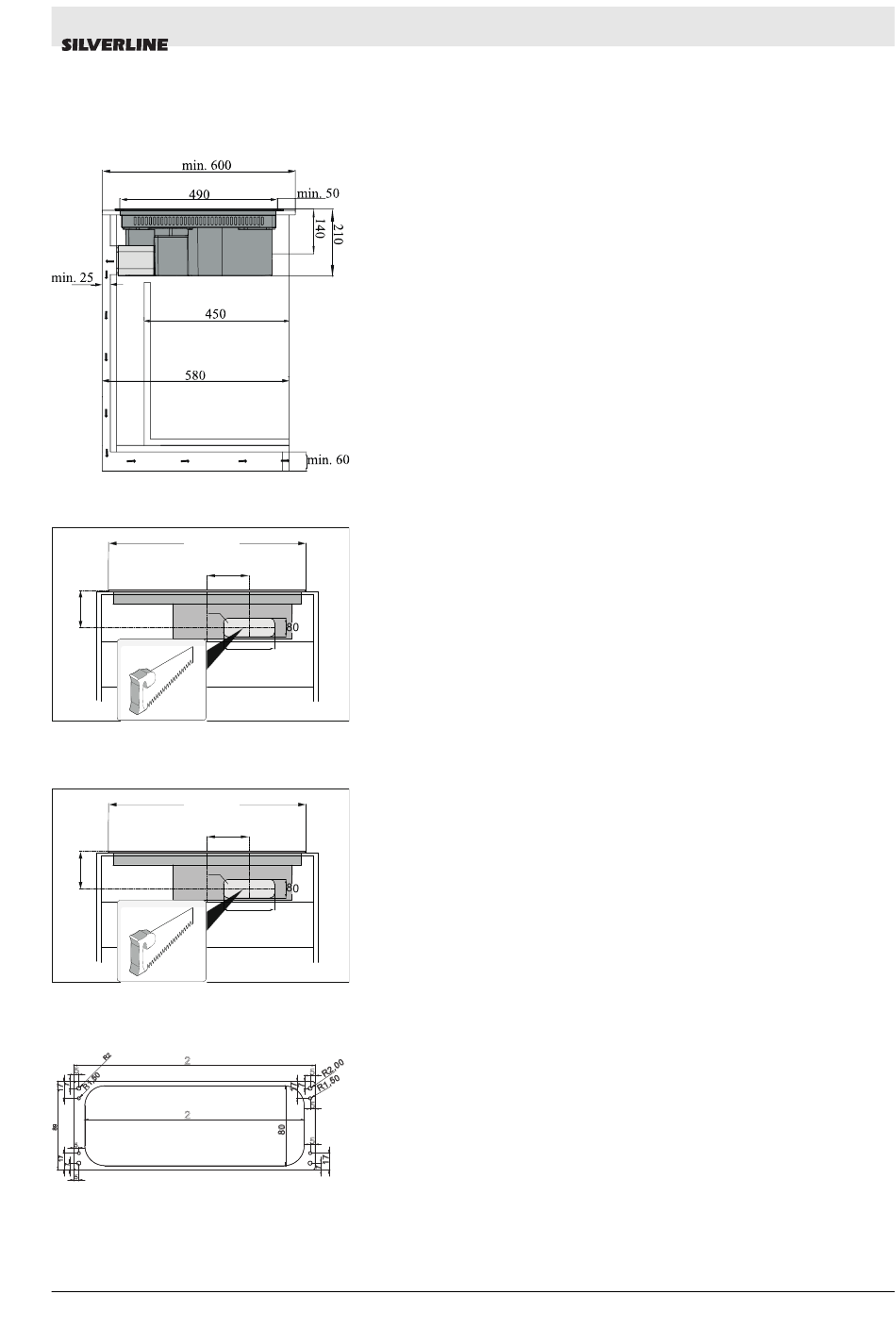

Die Umluft tritt durch die Rückwand Ihres Unterschrankes aus. Der
Abstand zwischen dem Adapter für Rückwand und der Wand muss
min. 25 mm betragen (Abb. 18)
220
Sägen Sie den Ausschnitt für den Adapter an der Rückwand Ihres
Unterschrankes, entsprechend der Schnittmaße und Position, aus
Abb. 19 und Abb. 20.
220
5
5
5
