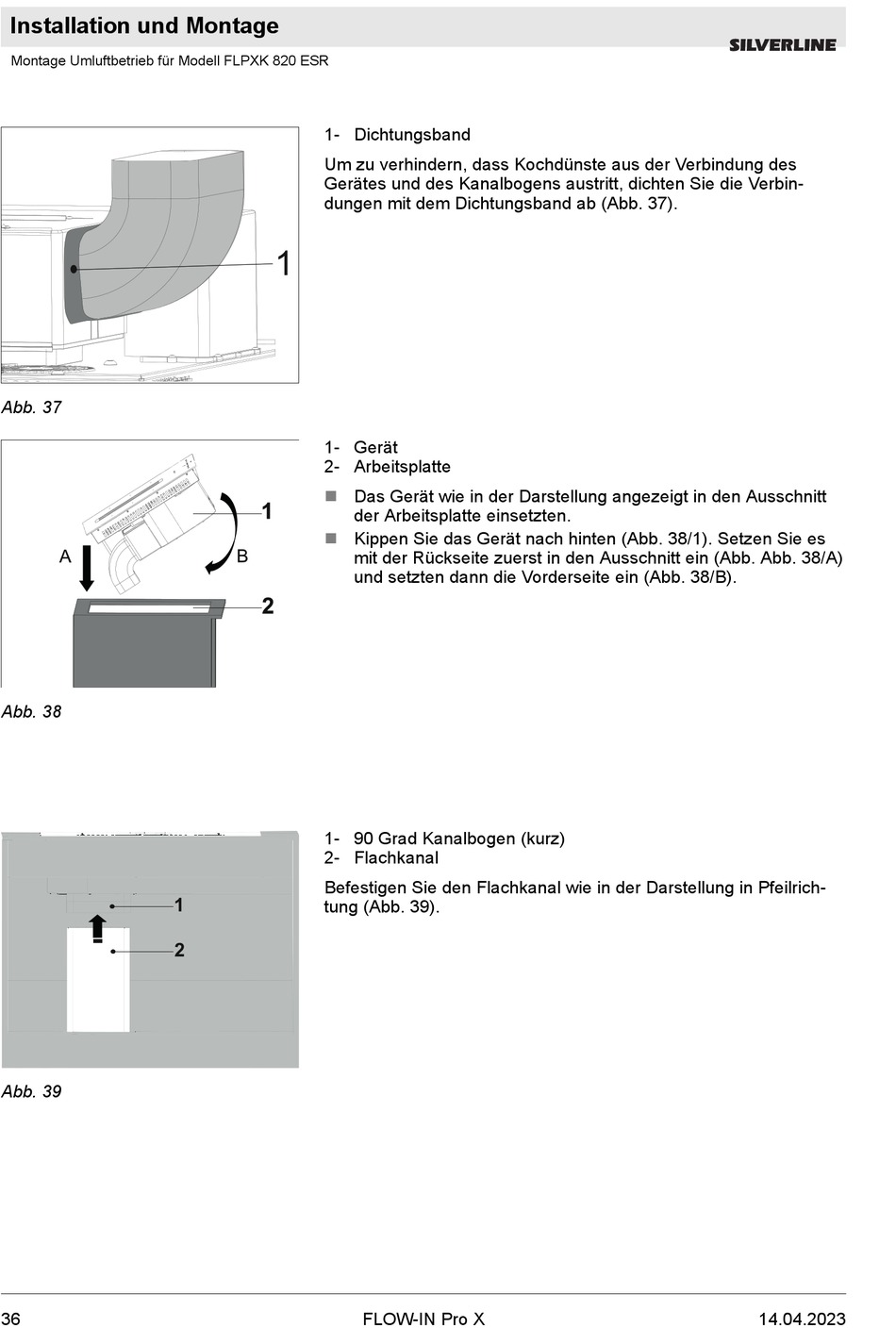

Installation und Montage
Montage Umluftbetrieb für Modell FLPXK 820 ESR
Abb. 37
Abb. 38
Abb. 39
36
1- Dichtungsband
Um zu verhindern, dass Kochdünste aus der Verbindung des
Gerätes und des Kanalbogens austritt, dichten Sie die Verbin-
dungen mit dem Dichtungsband ab (Abb. 37).
1
1- Gerät
2- Arbeitsplatte
n
n
1- 90 Grad Kanalbogen (kurz)
2- Flachkanal
Befestigen Sie den Flachkanal wie in der Darstellung in Pfeilrich-
tung (Abb. 39).
1
2
Das Gerät wie in der Darstellung angezeigt in den Ausschnitt
der Arbeitsplatte einsetzten.
Kippen Sie das Gerät nach hinten (Abb. 38/1). Setzen Sie es
mit der Rückseite zuerst in den Ausschnitt ein (Abb. Abb. 38/A)
und setzten dann die Vorderseite ein (Abb. 38/B).
FLOW-IN Pro X 14.04.2023
