Installation und Montage
Montage

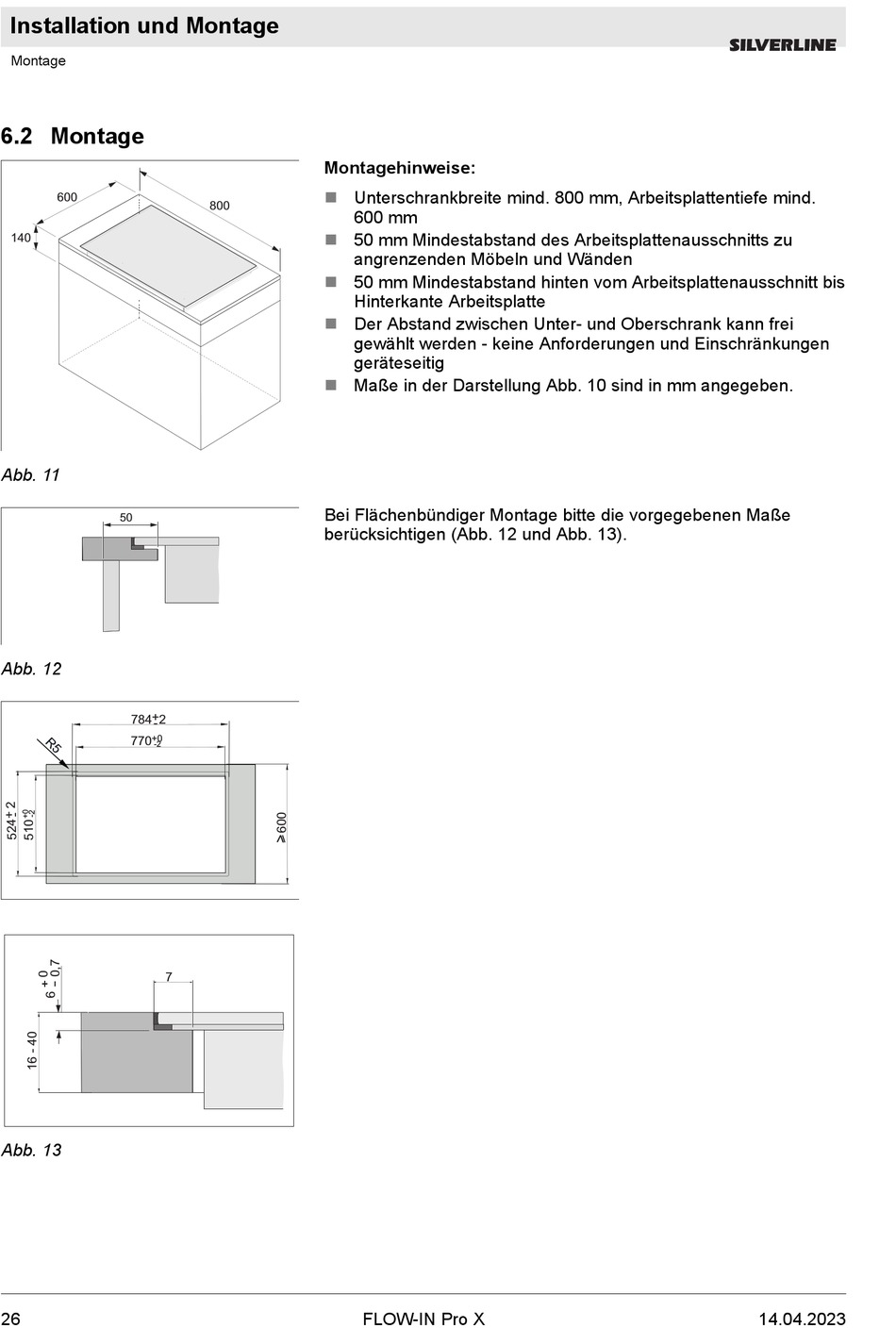

6.2 Montage
600
140
Abb. 11
50
Abb. 12
+ -
784 2
770
-2
7
Abb. 13
26
Montagehinweise:
Unterschrankbreite mind. 800 mm, Arbeitsplattentiefe mind.
n
800
600 mm
n
50 mm Mindestabstand des Arbeitsplattenausschnitts zu
angrenzenden Möbeln und Wänden
n
50 mm Mindestabstand hinten vom Arbeitsplattenausschnitt bis
Hinterkante Arbeitsplatte
Der Abstand zwischen Unter- und Oberschrank kann frei
n
gewählt werden - keine Anforderungen und Einschränkungen
geräteseitig
n
Maße in der Darstellung Abb. 10 sind in mm angegeben.
Bei Flächenbündiger Montage bitte die vorgegebenen Maße
berücksichtigen (Abb. 12 und Abb. 13).
