Abb. 34
Abb. 35
Abb. 36
14.04.2023

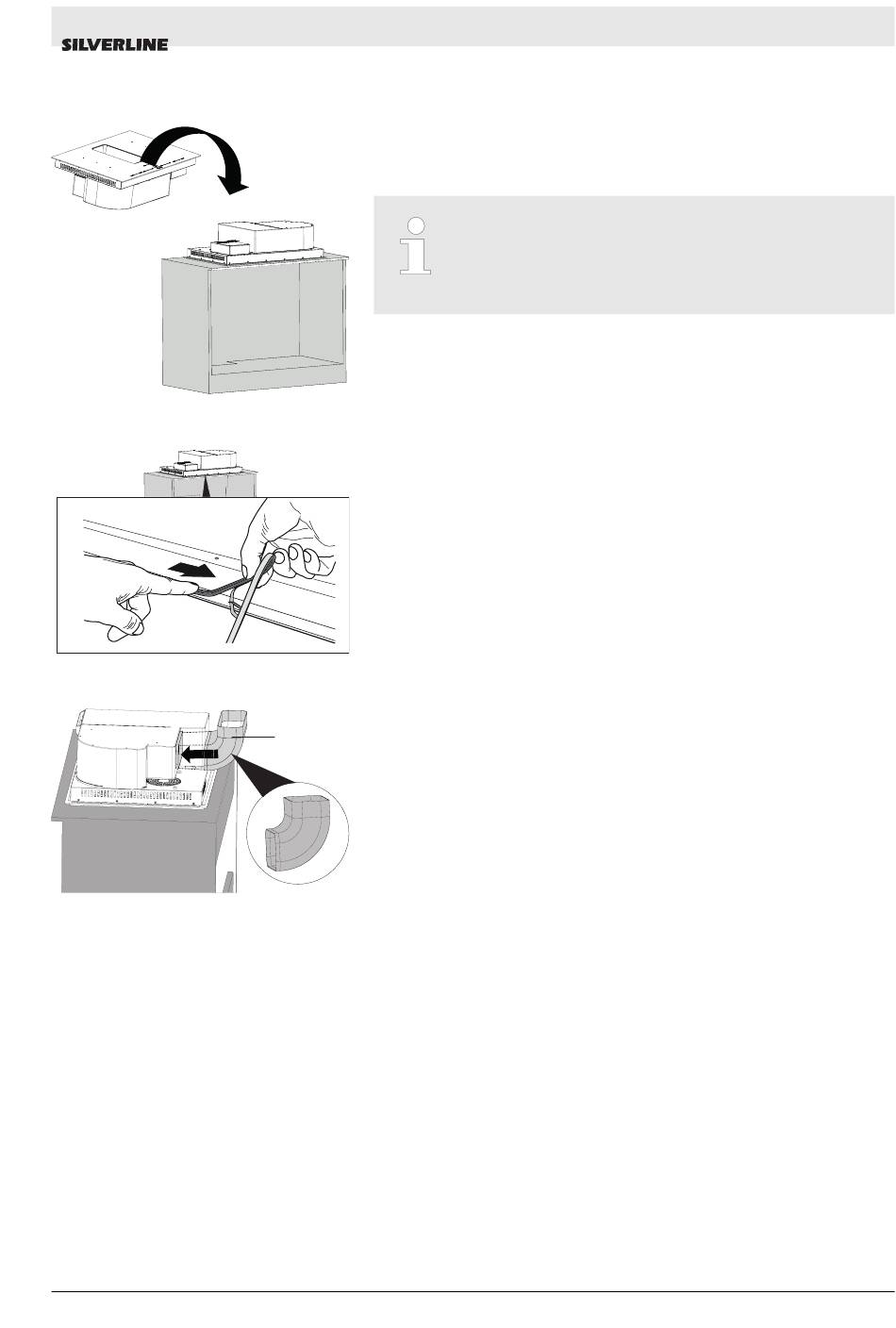

Bevor Sie Ihr Gerät zum Abschluss der Montage in den Ausschnitt
der Arbeitsplatte einsetzten, legen Sie es verkehrt herum auf die
Arbeitsplatte, um das Dichtungsband zu verkleben (Abb. 24).
Gemäß der Darstellung das Dichtungsband aufkleben (Abb. 35).
1- 90 Grad Kanalbogen (kurz)
1
Montieren Sie das kurze 90 Grad Kanalbogen wie in der Darstel-
lung in Pfeilrichtung (Abb. 36).
FLOW-IN Pro X
Installation und Montage
Montage Umluftbetrieb für Modell FLPXK 820 ESR
Achten Sie bei der gesamten Montage auf einen
sauberen Arbeitsplatz um Schäden, wie z.B.
Kratzer an der Glasoberfläche etc. an ihrem Gerät
zu vermeiden.
35
