Installation und Montage
Montage Umluftbetrieb für Modell FLPXK 820 ES
A
Abb. 28
Abb. 29
32
1 - Gerät
2 - Ausschnitt Arbeitsplatte
Das Gerät wie in der Darstellung angezeigt in den Ausschnitt der
Arbeitsplatte einsetzten.
1

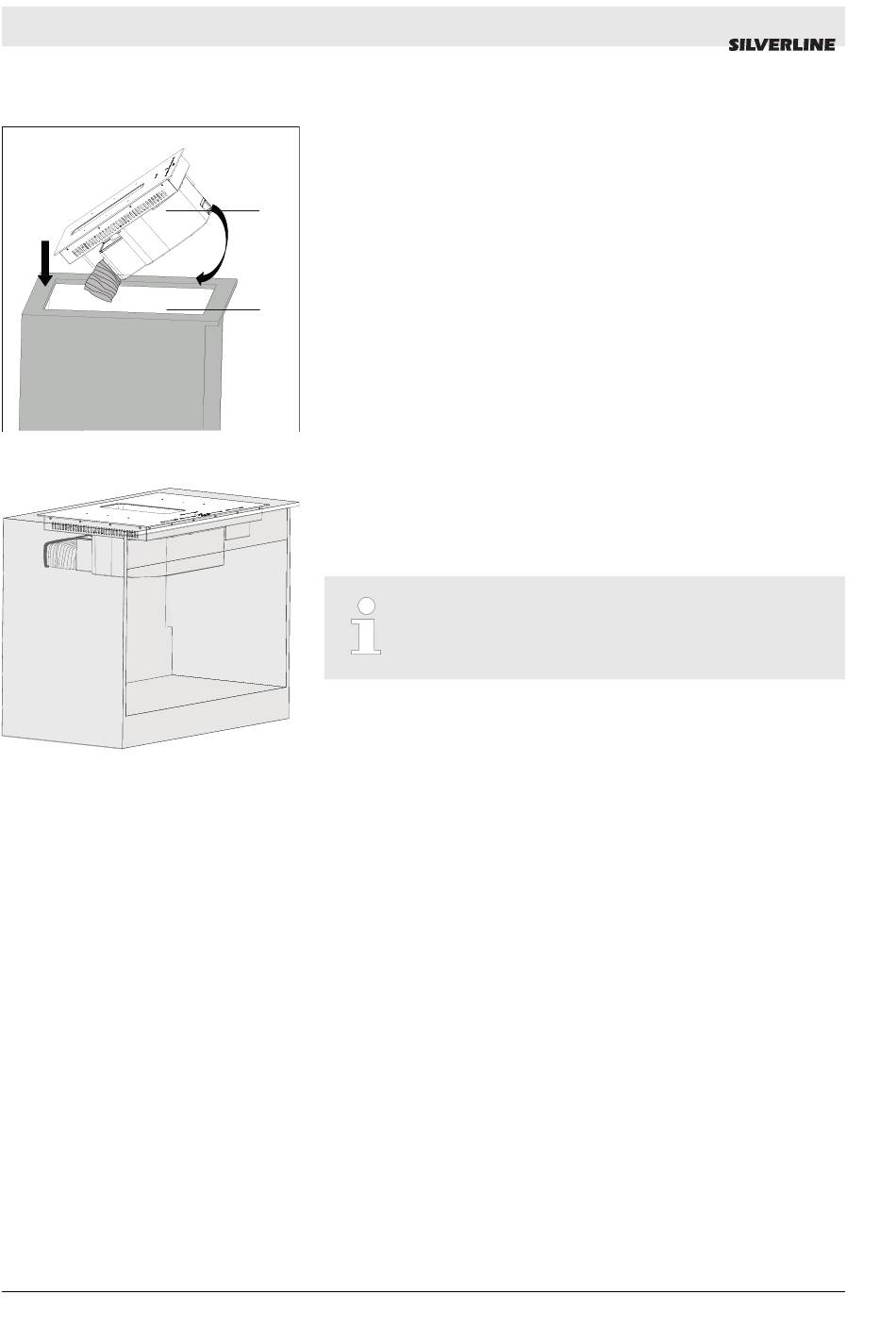

Kippen Sie das Gerät nach hinten (Abb. 28/1). Setzen Sie es mit
B
der Rückseite zuerst in den Ausschnitt ein (Abb. 28/A) und setzten
dann die Vorderseite ein (Abb. 28/B).
2
Nach dem Sie das Gerät auf den Unterschrank eingesetzt haben,
verbinden Sie das Ende vom Flex-Rohr mit dem Adapter an der
Rückwand (Abb. 29). Danach dichten Sie es mit dem Dichtungs-
band ab.
Um einen Luftaustritt an den Verbindungen zu ver-
hindern, dichten Sie beiden Enden vom Flexrohr
sorgfältig ab (Abb. 29).
