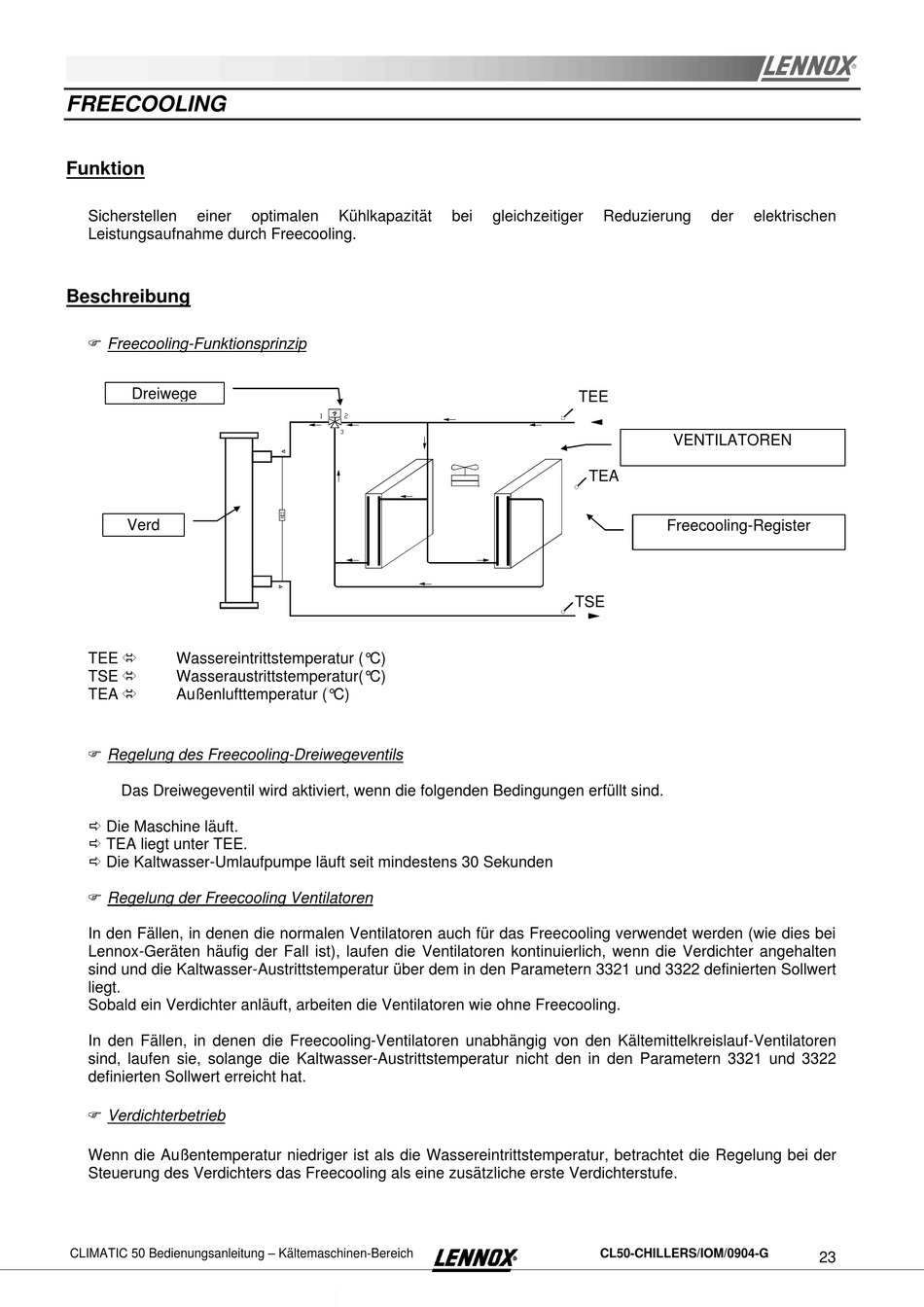

Freecooling - Lennox Climatic DC 50 service Bedienungsanleitung

FREECOOLING

Funktion
Sicherstellen einer
Leistungsaufnahme durch Freecooling.
Beschreibung
F Freecooling-Funktionsprinzip
Dreiwege
Verd
TEE ó
Wassereintrittstemperatur (°C)
TSE ó
Wasseraustrittstemperatur(°C)
TEA ó
Außenlufttemperatur (°C)
F Regelung des Freecooling-Dreiwegeventils
Das Dreiwegeventil wird aktiviert, wenn die folgenden Bedingungen erfüllt sind.
ð Die Maschine läuft.
ð TEA liegt unter TEE.
ð Die Kaltwasser-Umlaufpumpe läuft seit mindestens 30 Sekunden
F Regelung der Freecooling Ventilatoren
In den Fällen, in denen die normalen Ventilatoren auch für das Freecooling verwendet werden (wie dies bei
Lennox-Geräten häufig der Fall ist), laufen die Ventilatoren kontinuierlich, wenn die Verdichter angehalten
sind und die Kaltwasser-Austrittstemperatur über dem in den Parametern 3321 und 3322 definierten Sollwert
liegt.
Sobald ein Verdichter anläuft, arbeiten die Ventilatoren wie ohne Freecooling.
In den Fällen, in denen die Freecooling-Ventilatoren unabhängig von den Kältemittelkreislauf-Ventilatoren
sind, laufen sie, solange die Kaltwasser-Austrittstemperatur nicht den in den Parametern 3321 und 3322
definierten Sollwert erreicht hat.
F Verdichterbetrieb
Wenn die Außentemperatur niedriger ist als die Wassereintrittstemperatur, betrachtet die Regelung bei der
Steuerung des Verdichters das Freecooling als eine zusätzliche erste Verdichterstufe.
CLIMATIC 50 Bedienungsanleitung – Kältemaschinen-Bereich
optimalen Kühlkapazität bei gleichzeitiger Reduzierung
TEE
TEA
TSE
CL50-CHILLERS/IOM/0904-G
der elektrischen
VENTILATOREN
Freecooling-Register
23
