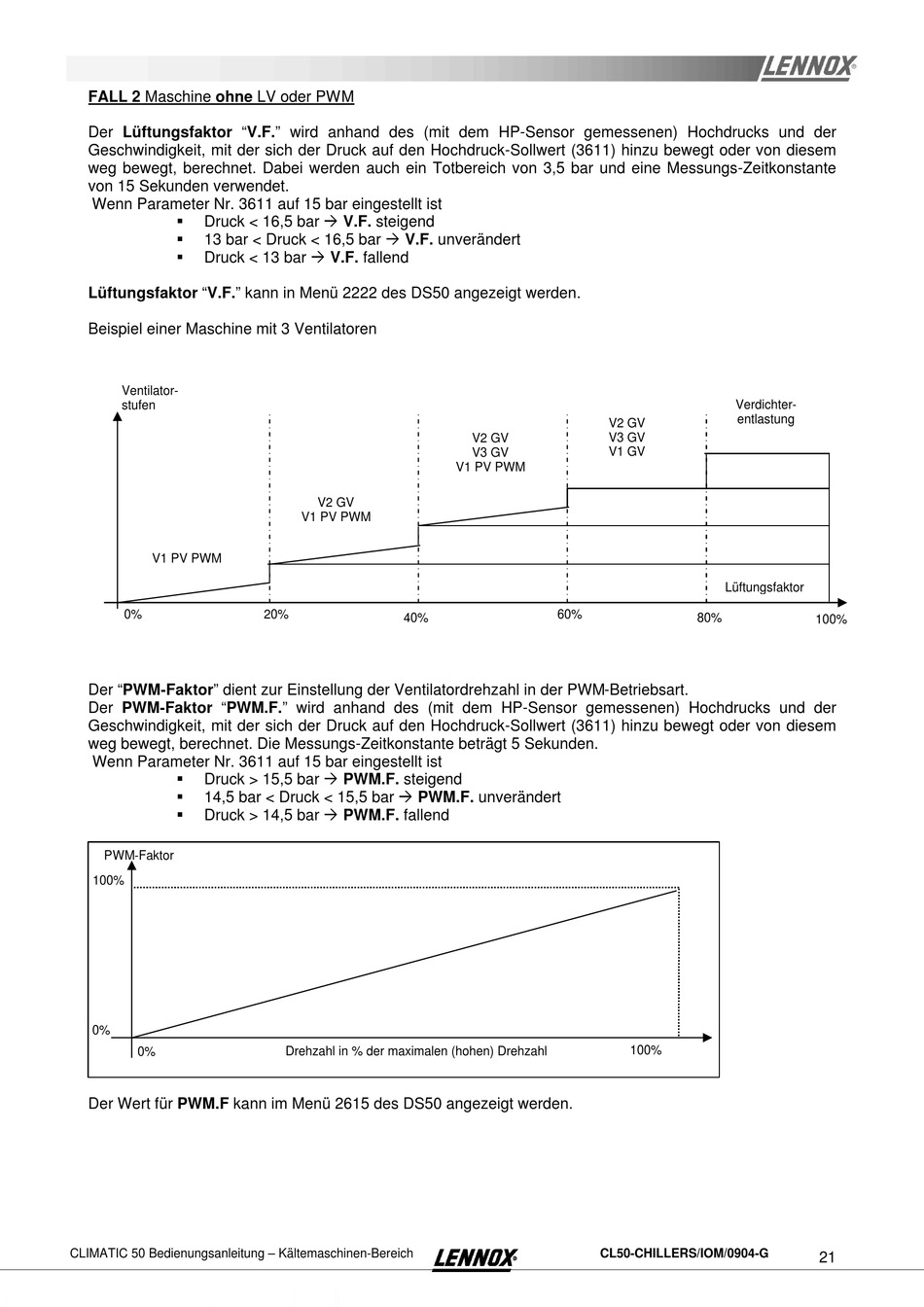

Lennox Climatic DC 50 service Bedienungsanleitung Seite 23

FALL 2 Maschine ohne LV oder PWM
Der Lüftungsfaktor "V.F." wird anhand des (mit dem HP-Sensor gemessenen) Hochdrucks und der
Geschwindigkeit, mit der sich der Druck auf den Hochdruck-Sollwert (3611) hinzu bewegt oder von diesem
weg bewegt, berechnet. Dabei werden auch ein Totbereich von 3,5 bar und eine Messungs-Zeitkonstante
von 15 Sekunden verwendet.
Wenn Parameter Nr. 3611 auf 15 bar eingestellt ist
§ Druck < 16,5 bar à V.F. steigend
§ 13 bar < Druck < 16,5 bar à V.F. unverändert
§ Druck < 13 bar à V.F. fallend
Lüftungsfaktor "V.F." kann in Menü 2222 des DS50 angezeigt werden.
Beispiel einer Maschine mit 3 Ventilatoren
Ventilator-
stufen
V1 PV PWM
0%
Der "PWM-Faktor" dient zur Einstellung der Ventilatordrehzahl in der PWM-Betriebsart.
Der PWM-Faktor "PWM.F." wird anhand des (mit dem HP-Sensor gemessenen) Hochdrucks und der
Geschwindigkeit, mit der sich der Druck auf den Hochdruck-Sollwert (3611) hinzu bewegt oder von diesem
weg bewegt, berechnet. Die Messungs-Zeitkonstante beträgt 5 Sekunden.
Wenn Parameter Nr. 3611 auf 15 bar eingestellt ist
§ Druck > 15,5 bar à PWM.F. steigend
§ 14,5 bar < Druck < 15,5 bar à PWM.F. unverändert
§ Druck > 14,5 bar à PWM.F. fallend
PWM-Faktor
100%
0%
0%
Der Wert für PWM.F kann im Menü 2615 des DS50 angezeigt werden.
CLIMATIC 50 Bedienungsanleitung – Kältemaschinen-Bereich
V2 GV
V1 PV PWM
20%
40%
Drehzahl in % der maximalen (hohen) Drehzahl
V2 GV
V3 GV
V2 GV
V1 GV
V3 GV
V1 PV PWM
60%
100%
CL50-CHILLERS/IOM/0904-G
Verdichter-
entlastung
Lüftungsfaktor
80%
100%
