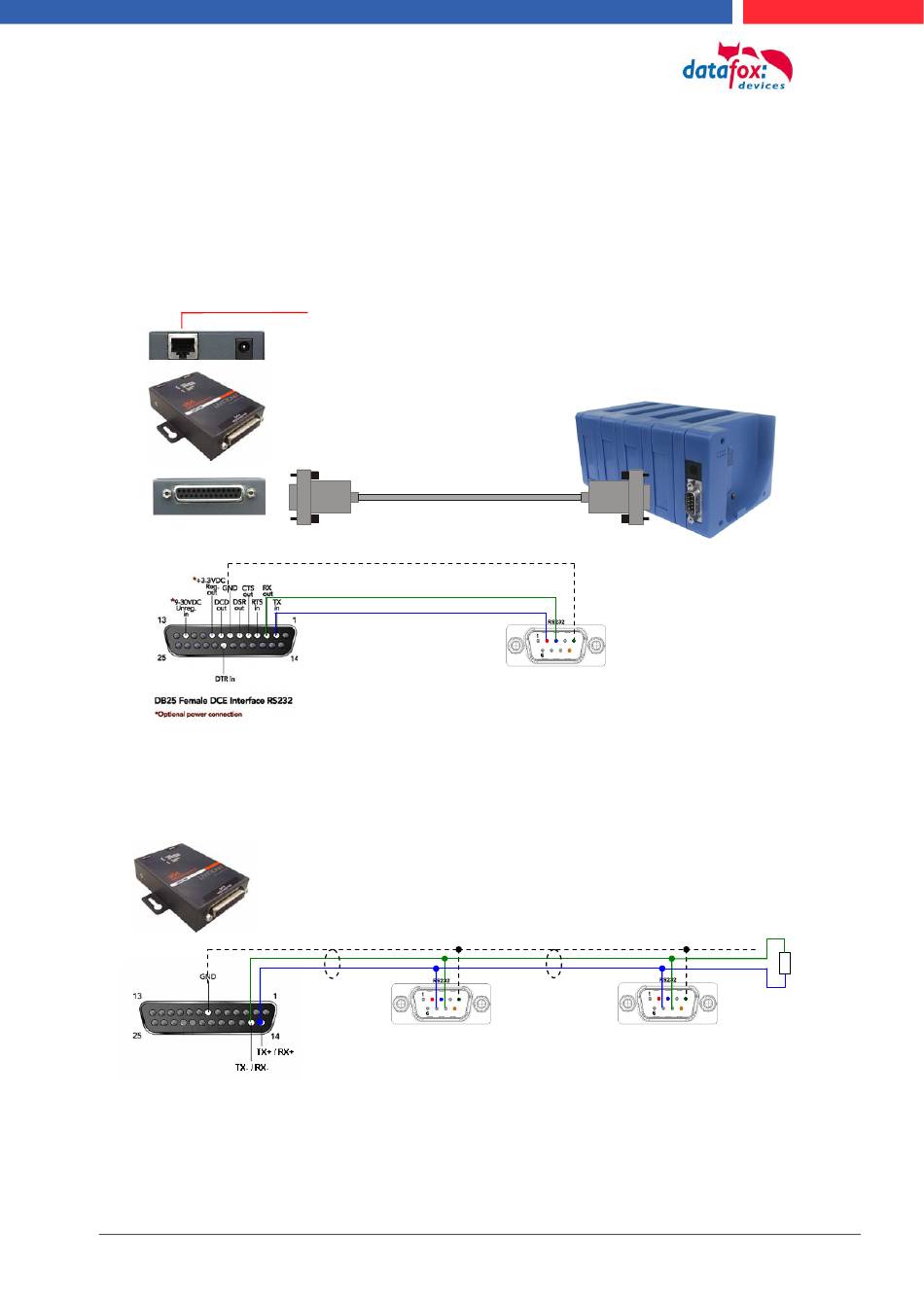

5.11.2.4. Mehrfachdockingstation an Comserver per RS232 (TCP/IP)

Um Dockingstationen direkt in das PC-Netzwerk einbinden zu können, wird ein Comserver
verwendet. In den weiteren Anschluss- und Einstellübersichten werden 2 Comserver und die
dazugehörigen Einstellungsmöglichkeiten beschrieben.
Beachten Sie bitte die Beschreibung des Com-Serves, insbesondere in Bezug auf die Einstellung
der IP-Adresse und die Umstellung zwischen RS232 und RS485.

5.11.2.5. Mehrfachdockingstation an Comserver per RS485 (TCP/IP)

Anschlusskabel Comserver auf 1. Dockingstation
Sub-D 25 polig - 9 polig, Stecker-Buchse
Datafox Artikel-Nr.: 25034
Stecker
Pin 15 - BUS B
Pin 14 - BUS A
Pin 7 - GND
Handbuch TimeboyIV Mobil-PZE
Anschluss:
- an PC-Netzwerk
Anschlusskabel Comserver auf Dockingstation
Sub-D 25polig - 9polig, Stecker-Buchse
Datafox Artikel-Nr.: 25034
Stecker Buchse
25polig 9polig
Pin 2: RS232 TXin
Pin 3: RS232
RXout
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
Seite 25
Pin 2: RS232 TXD
Pin 3: RS232 RXD
Pin 5: GND - - - - -
Ergänzungskabel für weitere Dockingstation
Sub-D 9 polig, Buchse-Buchse
Datafox Artikel-Nr.: 25035
Buchse
Pin 7 - BUS A
Pin 8 - BUS B
Pin 5 - GND
Datum: 21.04.2015 Version: 04.02.05
120 Ohm
