5.11.2.
Mehrfach-Dockingstation, Aufbau, Einstellungen und Umbau
Die Mehrfachdockingstation verfügt über RS232 und RS485 - Anschluss. Über diese Schnittstellen
können verschiedene Datenübertragungen realisiert werden. Die Mehrfachdockingstation wird be-
reits fertig montiert geliefert. Die maximale Anzahl der Steckplätze für einen Block ist wegen der
Stromversorgung für die Akkuladung auf 10 begrenzt. Nur die Kopfteilstation besitzt Anschlüsse.
Die anderen Stationen sind durch Kontaktstifte mit der Kopfteilstation verbunden.
Verwendungszweck:
a.) Daten übertragen.
b.) Akkus in den Timeboys laden.

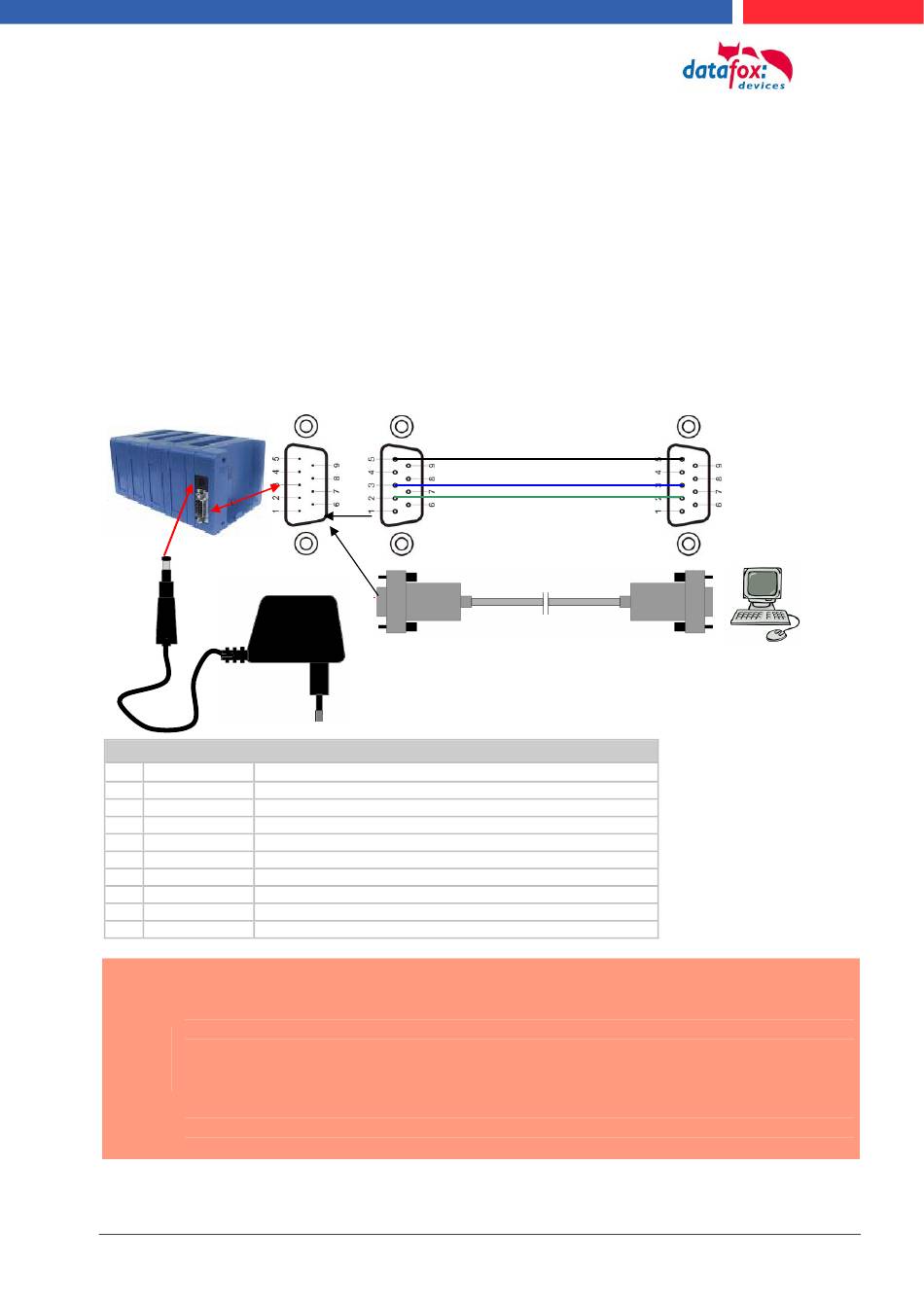

5.11.2.1. Mehrfachdockingstation per RS232 an PC
Anschlussbelegung Sub-D-Stecker 9 polig
Pin
Bezeichnung
Funktion
1
2
TXD RS232
Sendedaten (mit RXD des PC verbinden)
3
RXD RS232
Empfangsd. (mit TXD des PC verbinden)
4
5
GND
Masse
6
7
TXD RS485
Sendedaten (mit RXD des Umsetzers/Comserver verbinden)
8
RXD RS485
Empfangsd. (mit TXD des Umsetzers/Comserver verbinden)
9
Achtung:
Für die Nutzung muss das Netzteil eingesteckt sein. Das gilt auch, wenn nur Daten ü-
bertragen werden sollen. Zur Datenübertragung und Akkuladung das Timeboy soweit
einschieben, bis die Ladekontakte einrasten und die grüne LED an der Stirnseite der
Dockingstation leuchtet. Die grüne LED zeigt nur an, dass die Akkus geladen werden.
!
Sie gibt keinerlei Hinweis in Bezug auf die Kommunikation.
Während der Übertragung erscheint "Bed-Stop" im Display und die rote LED des jewei-
ligen Steckplatzes leuchtet. Während der Übertragung, d.h. solange die rote LED leuch-
tet, darf das Gerät nicht aus der Dockingstation genommen werden.
Die Baudrate in der Mehrfachdockingstation ist immer 9600.
Handbuch TimeboyIV Mobil-PZE
RS232 Datenleitung
Sub-D 9-Pol 1:1 Buchse-Bchse
Netzteil 9 Volt 300 mA.
Datafox Artikel-Nr.: 20002.
Achtung es darf kein Netzteil mit
größer 12 Volt verwendet werden.
Seite 23
GND
TXD
RXD
PC
Datum: 21.04.2015 Version: 04.02.05
