5.8.
Transponderleser (RFID)
Der Transponderleser ist im Gerät integriert. Dass die Option vorhanden ist, erkennen Sie am Ty-
penschild und durch das Etikett auf der Rückseite des Gerätes. Die Freigabe und die
rung
(Handbuch „DatafoxStudioIV"
durch die
Einstellung im
Ist der Transponderleser aktiv, so erhalten Sie ein Piepser - Signal. Halten Sie den Transponder in
die Nähe des Transponderetiketts des Timeboy. Ob der Transponderleser automatisch oder manu-
ell über die Taste Barcode/RFID aktiviert wird, können Sie im Setup hinterlegen.
Transponderleser TS-21 125kHz:
Unique, Hitag1, Hitag2, HitagS, Titan/Hewi/EM4450
Transponderleser ISO 13,56 MHz R/W:
ISO14443 u. ISO15693 (Mifare-DESFire, MF Plus, ICode...)
Transponderleser für Legic Advant
Legic Advant / Prime
5.9.
Digitale Eingänge
Optional kann der Timeboy auch mit einem Anschlusskabel und digitalen Eingängen ausgerüstet
sein. Die Anschlusswerte entnehmen Sie bitte dem Kapitel „Technische Daten".
Die digitalen Eingänge können genutzt werden, um den Zustand in einem Datensatz zu speichern,
um Energieschemen umzuschalten oder auch den Zustand „Fahrzeug fährt" zu erreichen.
Die genaue Konfiguration der einzelnen Möglichkeiten finden Sie im Handbuch „Datafox Studio".

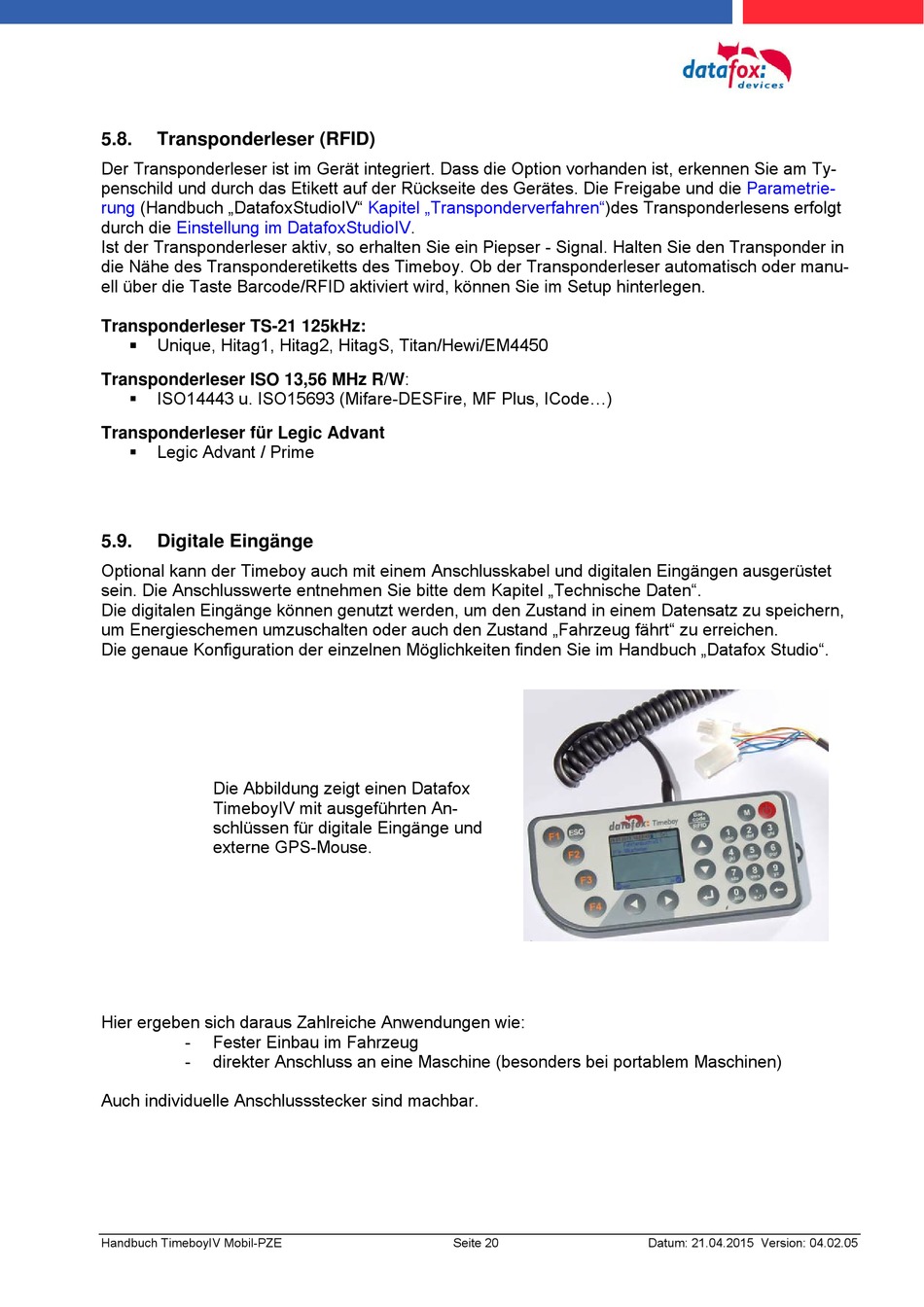

Die Abbildung zeigt einen Datafox
TimeboyIV mit ausgeführten An-
schlüssen für digitale Eingänge und
externe GPS-Mouse.
Hier ergeben sich daraus Zahlreiche Anwendungen wie:
-
Fester Einbau im Fahrzeug
-
direkter Anschluss an eine Maschine (besonders bei portablem Maschinen)
Auch individuelle Anschlussstecker sind machbar.
Handbuch TimeboyIV Mobil-PZE
Kapitel
„Transponderverfahren")des Transponderlesens erfolgt
DatafoxStudioIV.
Seite 20
Parametrie-
Datum: 21.04.2015 Version: 04.02.05
