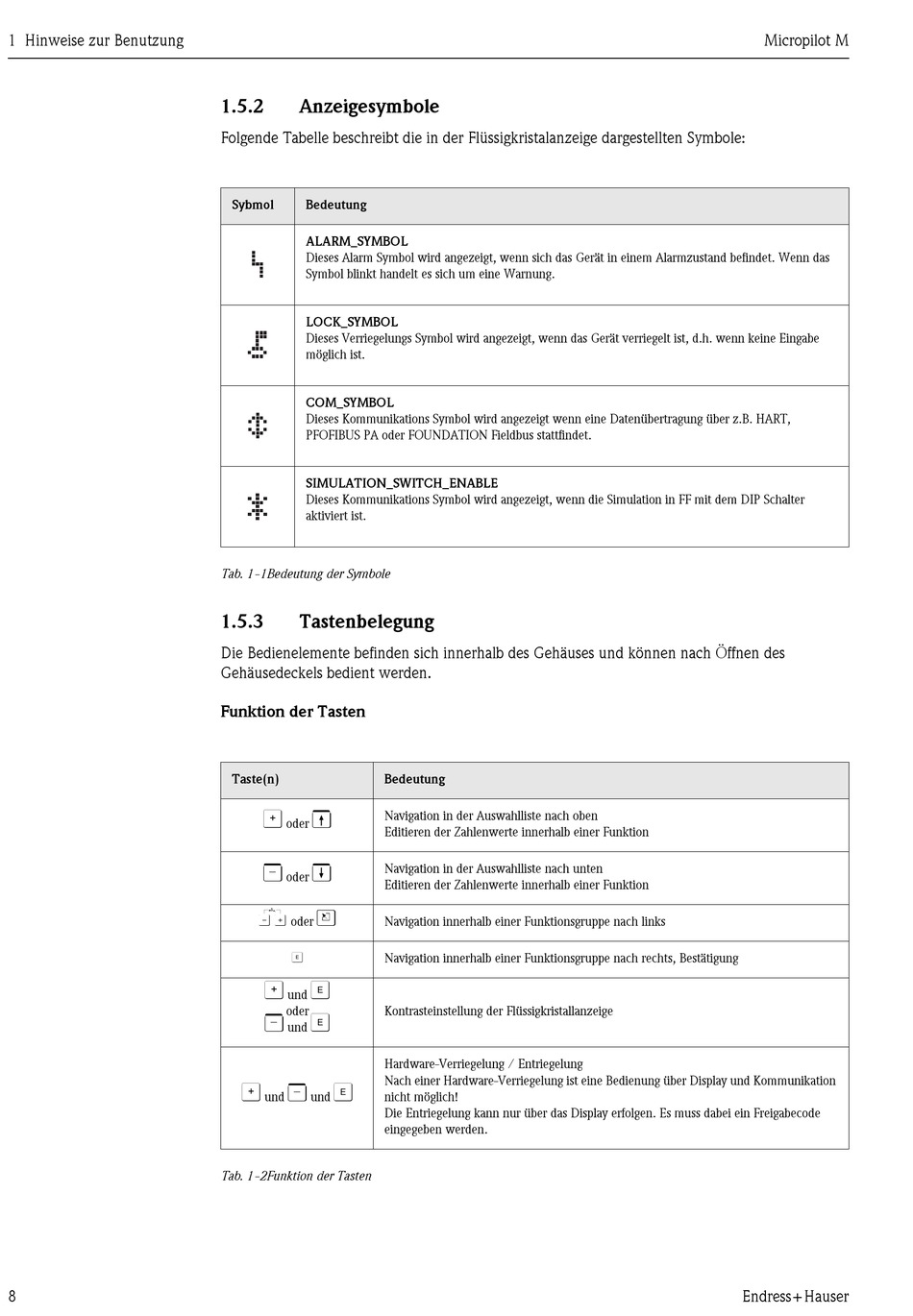

1 Hinweise zur Benutzung
8
1.5.2

Anzeigesymbole

Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole:
Sybmol Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das
Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine Eingabe
möglich ist.
COM_SYMBOL
Dieses Kommunikations Symbol wird angezeigt wenn eine Datenübertragung über z.B. HART,
PFOFIBUS PA oder FOUNDATION Fieldbus stattfindet.
SIMULATION_SWITCH_ENABLE
Dieses Kommunikations Symbol wird angezeigt, wenn die Simulation in FF mit dem DIP Schalter
aktiviert ist.
Tab. 1-1Bedeutung der Symbole
1.5.3

Tastenbelegung

Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des
Gehäusedeckels bedient werden.

Funktion der Tasten

Taste(n) Bedeutung
O V
Navigation in der Auswahlliste nach oben
oder
Editieren der Zahlenwerte innerhalb einer Funktion
S W
Navigation in der Auswahlliste nach unten
oder
Editieren der Zahlenwerte innerhalb einer Funktion
X Z
oder Navigation innerhalb einer Funktionsgruppe nach links
F
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung
O F
und
oder Kontrasteinstellung der Flüssigkristallanzeige
S F
und
Hardware-Verriegelung / Entriegelung
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunikation
O S F
und und nicht möglich!
Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Freigabecode
eingegeben werden.
Tab. 1-2Funktion der Tasten
