14 Störungsbehebung
#
82

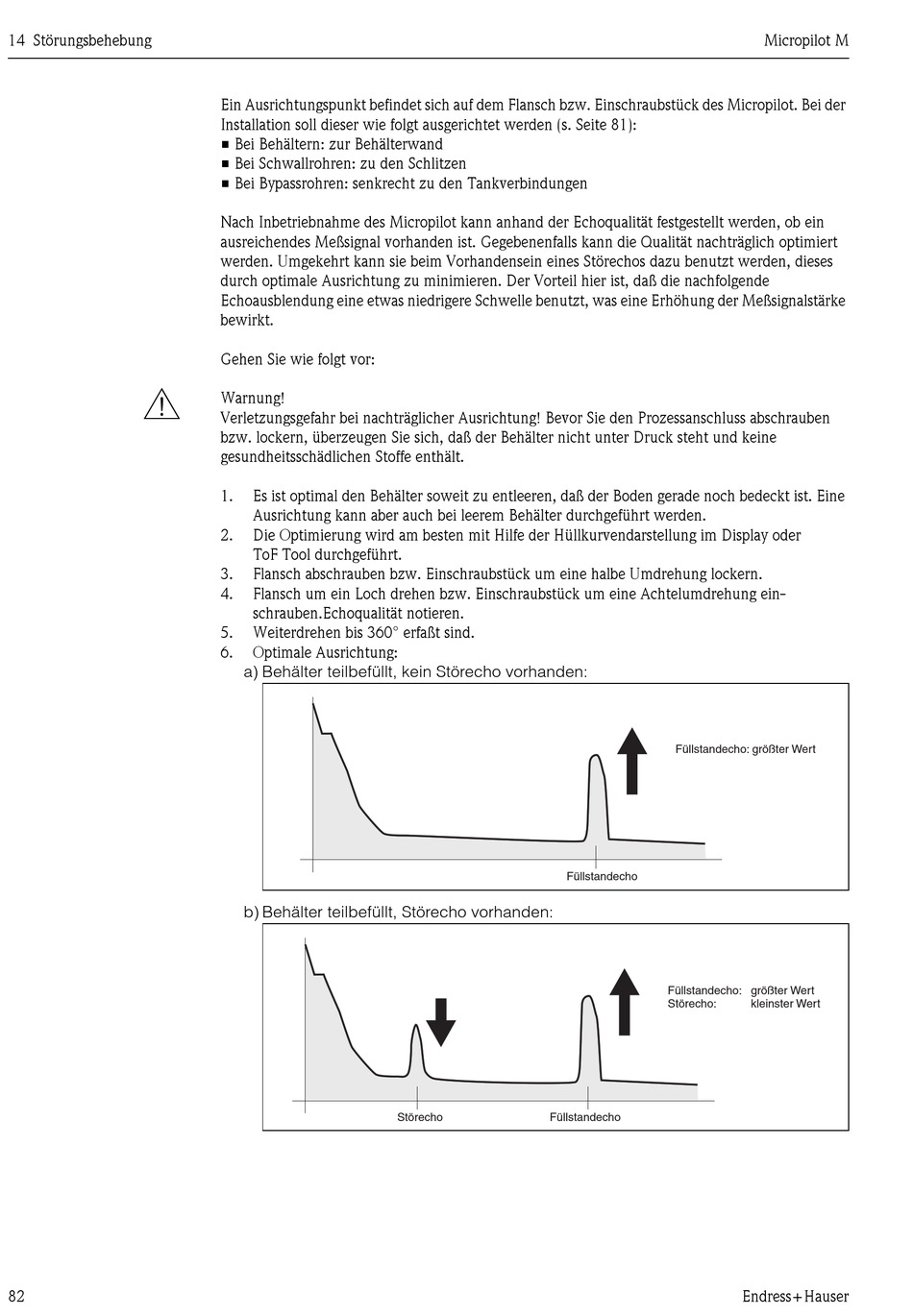

Ein Ausrichtungspunkt befindet sich auf dem Flansch bzw. Einschraubstück des Micropilot. Bei der
Installation soll dieser wie folgt ausgerichtet werden (s. Seite 81):
• Bei Behältern: zur Behälterwand
• Bei Schwallrohren: zu den Schlitzen
• Bei Bypassrohren: senkrecht zu den Tankverbindungen
Nach Inbetriebnahme des Micropilot kann anhand der Echoqualität festgestellt werden, ob ein
ausreichendes Meßsignal vorhanden ist. Gegebenenfalls kann die Qualität nachträglich optimiert
werden. Umgekehrt kann sie beim Vorhandensein eines Störechos dazu benutzt werden, dieses
durch optimale Ausrichtung zu minimieren. Der Vorteil hier ist, daß die nachfolgende
Echoausblendung eine etwas niedrigere Schwelle benutzt, was eine Erhöhung der Meßsignalstärke
bewirkt.
Gehen Sie wie folgt vor:
Warnung!
Verletzungsgefahr bei nachträglicher Ausrichtung! Bevor Sie den Prozessanschluss abschrauben
bzw. lockern, überzeugen Sie sich, daß der Behälter nicht unter Druck steht und keine
gesundheitsschädlichen Stoffe enthält.
1.
Es ist optimal den Behälter soweit zu entleeren, daß der Boden gerade noch bedeckt ist. Eine
Ausrichtung kann aber auch bei leerem Behälter durchgeführt werden.
2.
Die Optimierung wird am besten mit Hilfe der Hüllkurvendarstellung im Display oder
ToF Tool durchgeführt.
3.
Flansch abschrauben bzw. Einschraubstück um eine halbe Umdrehung lockern.
4.
Flansch um ein Loch drehen bzw. Einschraubstück um eine Achtelumdrehung ein-
schrauben.Echoqualität notieren.
5.
Weiterdrehen bis 360° erfaßt sind.
6.
Optimale Ausrichtung:
a) Behälter teilbefüllt, kein Störecho vorhanden:
b) Behälter teilbefüllt, Störecho vorhanden:
Füllstandecho
Störecho
Füllstandecho
Micropilot M
Füllstandecho: größter Wert
Füllstandecho
: größter Wert
Störecho
:
kleinster Wert
