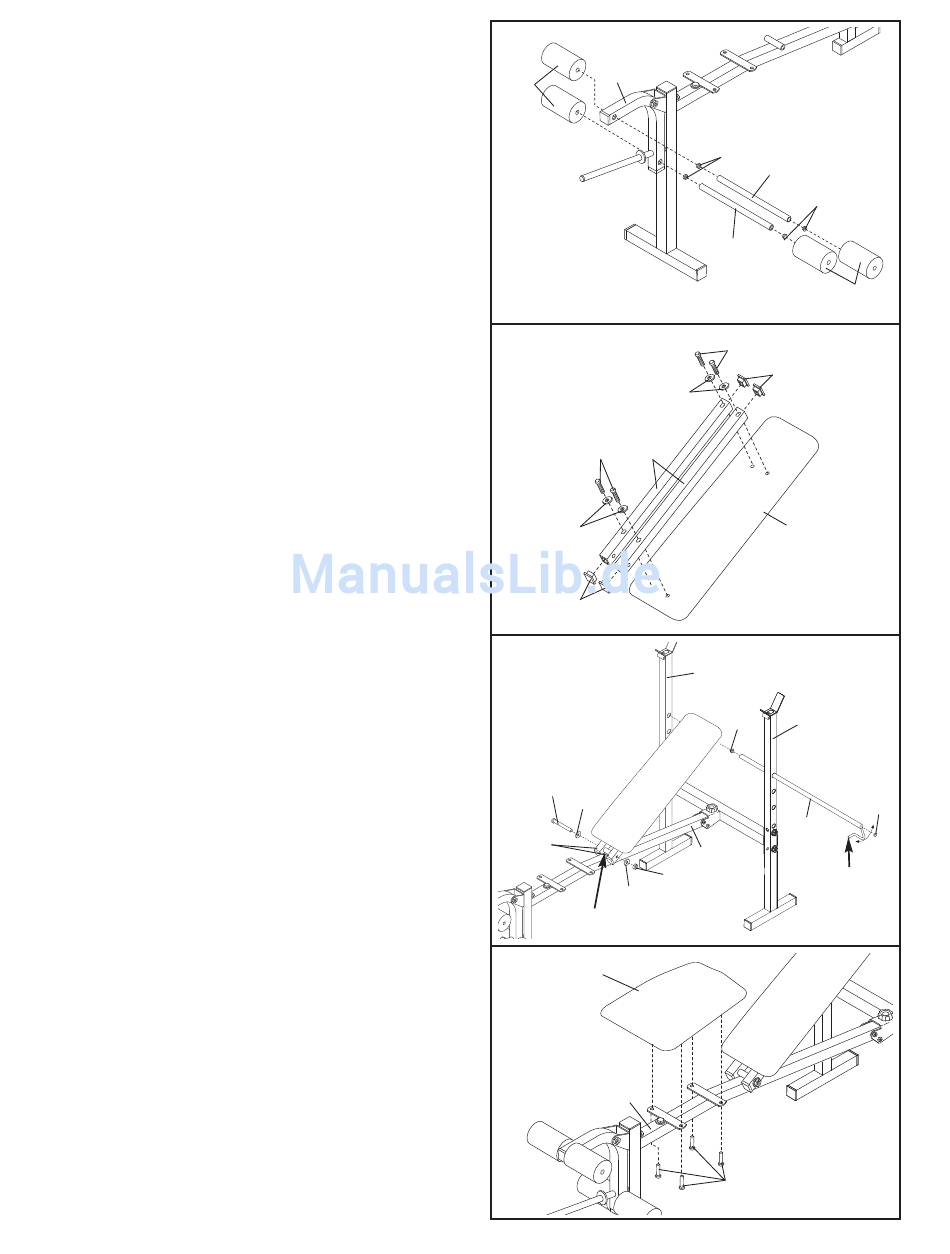

7. Klopfen Sie zwei 19mm runde Innenkappen (9) in
jedes Polsterrohr (10). Führen Sie die
Polsterrohre in die Löcher im Beinhebel (4) ein.
Schieben Sie zwei Schaumstoffpolster (18) auf
jedes Polsterrohr.
8. Klopfen Sie zwei 25mm quadratische Innenkap-
pen (27) in jedes der zwei Rückenlehnerohre (5).
Befestigen Sie jedes Rückenlehnerohr (5) mit
zwei M6 x 38mm Schrauben (22) und zwei M6
Unterlegscheiben (20) an die Rückenlehne (6) .
Ziehen Sie die Schrauben nocht nicht fest an.
9. Klopfen Sie eine 19mm runde Innenkappe (9) in
jedes Ende der Stützstange (7). Führen Sie den
Stützstab durch einen Satz Löcher in den Pfosten
(1) ein. Achten Sie darauf, dass sich der Verschlus-
sstift auf die angezeigte Seite befindet. Drehen Sie
die Stützstange so in die Verschluss-position, dass
der Verschlussstift um den Pfosten greift.
Schmieren Sie den M10 x 135mm Bolzen (28).
Befestigen Sie die Rückenlehnerohre (5) und das
geschweißte Rohr mit dem Bolzen, zwei M10
Unterlegscheiben (26) und einer M10 Nylon-
Verschlussmutter (25) am Rahmen (2).Ziehen
Sie die Verschlussmutter nicht zu fest an; die
Rückenlehnerohre müssen sich leicht drehen
können.
Ziehen Sie die M6 x 38mm Schrauben (22), die
in Schritt 8 benutzt wurden, und die Nylon-
Verschlussmuttern (13), die in Schritten 1–3
benutzt wurden, fest an.
10. Befestigen Sie den Sitz (11) mit vier M6 x 16mm
Schrauben (21) an den Klammern am Rahmen (2).
7
4
18
8
22
5
20
27
9
28
26
5
26
Geschweißtes Rohr
10
11
2
7
9
10
9
10
22
27
20
6
1
9
1
7
2
25
Verschlus-
sstift
21
18
9
