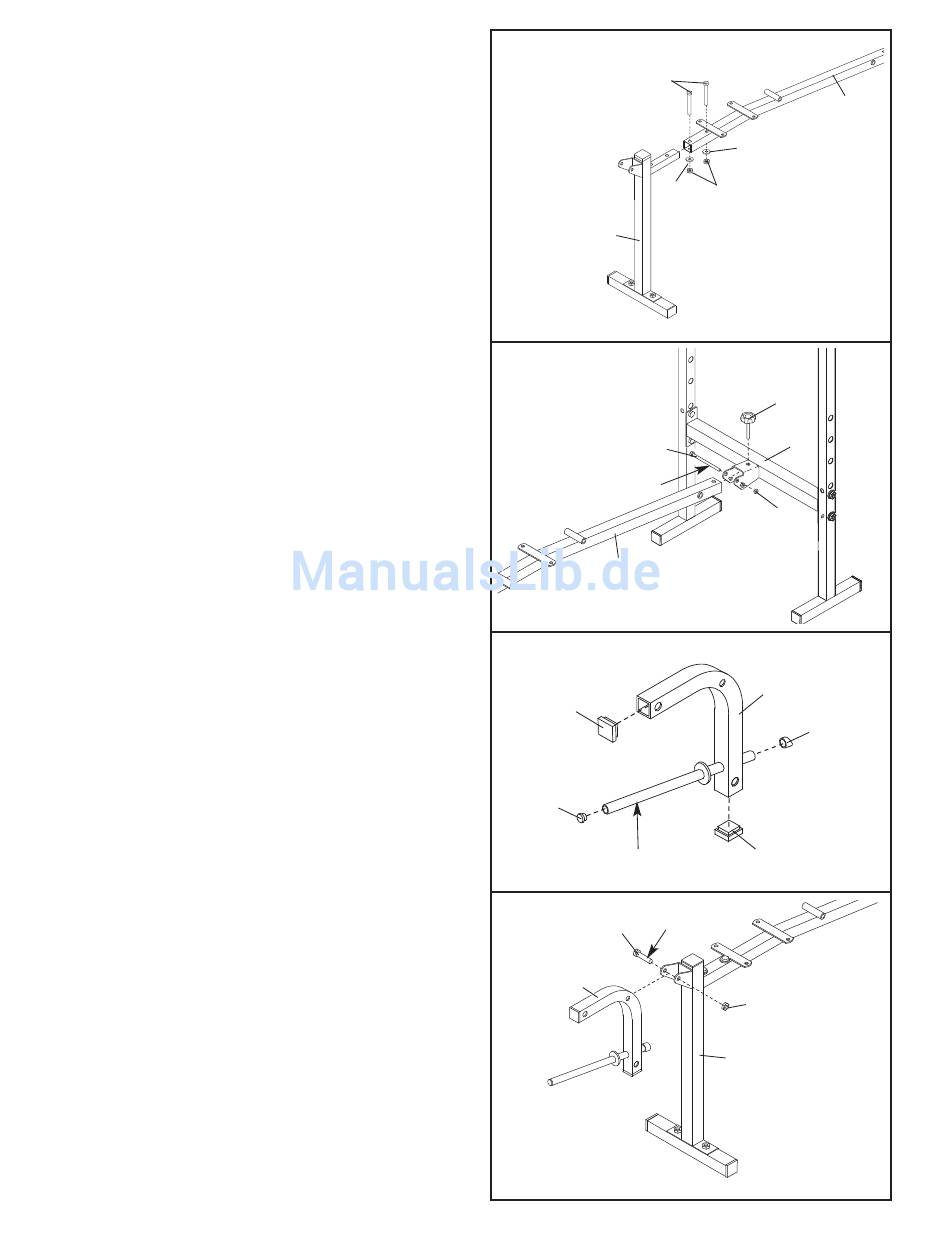

3. Befestigen Sie das Vorderbein (8) mit zwei M8 x
40mm Einsteckbolzen (29), zwei M8 Unterleg-
scheiben (12) und zwei M8 Nylon-Verschlus-
smuttern (13) am Rahmen (2) . Ziehen Sie die
Verschlussmuttern noch nicht fest an.
4. Schmieren Sie einen M10 x 55mm Bolzen (30).
Befestigen Sie den Rahmen (2) mit dem Bolzen
und einer M10 Nylon-Verschlussmut-ter (25) am
oberen Satz Löcher in der Klammer an der
Querstange (3). Ziehen Sie die
Verschlussmuttern nicht zu fest an; der
Bankrahmen muss sich leicht drehen können.
Ziehen Sie den Verstellknopf (23) in der
Querstange (3) und in dem Rahmen (2) fest an.
5. Klopfen Sie eine 30mm quadratische Innenkappe
(17) in jedes Ende des Beinhebels (4).
Klopfen Sie eine 25mm runde Innenkappe (19) in
das angezeigte Ende des Gewichtrohrs am
Beinhebel (4). Klopfen Sie die 25mm runde
Winkelkappe (15) in das andere Ende des
Gewichtrohrs.
6. Schmieren Sie den M10 x 60mm Bolzen (24).
Befestigen Sie den Beinhebel (4) mit dem Bolzen
und einer M10 Nylon-Verschlussmutter (25) an
der Klammer am Vorderbein (8) . Ziehen Sie die
Verschlussmutter nicht zu fest an; den
Beinhebel muss leicht zu drehen sein.
3
8
4
30
Schmieren
2
5
17
19
Gewichtrohr
6
24
4
6
29
12
12
13
23
3
25
4
15
17
Schmieren
25
8
2
